3.2 Розрахунок виробничого освітлення

3.2.1 Природне освітлення

Цей розрахунок полягає у визначенні сумарної площі світлових прорізів, потрібної для забезпечення нормованого значення коефіцієнта природної освітленості на робочих місцях.

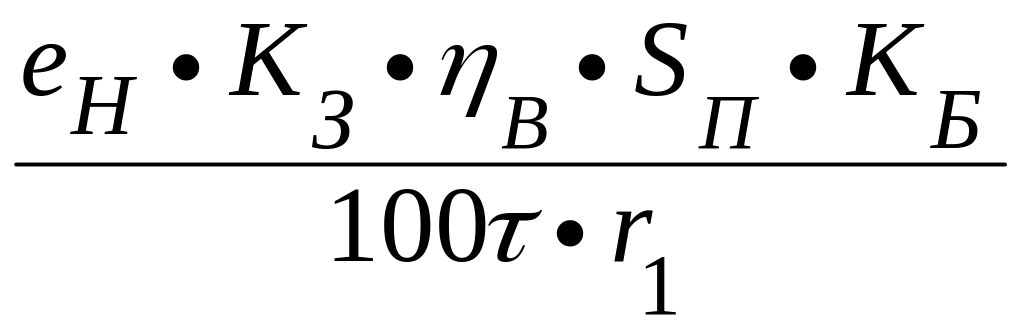

Розрахунок площі світлових прорізів при бічному (односторонньому) освітленні, тобто необхідна площа вікон, визначається за формулою:

S_B = , (3.1)

де S_B, - площа вікон та площа підлоги відповідно, м²;

- нормоване значення коефіцієнта природного освітлення (КПО),% (з таблиць);

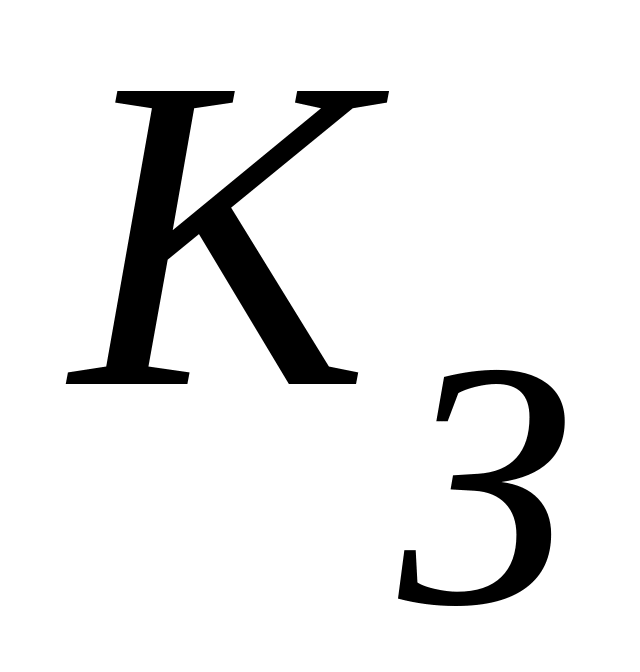

- коефіцієнт запасу (для виробничих приміщень =1,3-1,5);

- світлова характеристика вікон ( визначається з таблиці);

- коефіцієнт затінення вікон будівлями, що стоять навпроти (визначається з таблиці);

- загальний коефіцієнт світлопропускання віконного прорізу;

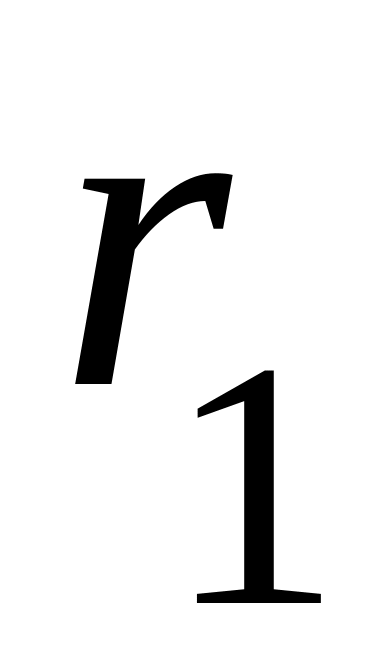

- коефіцієнт, що враховує підвищення КПО при боковому освітленні завдяки світлу, яке відбивається від поверхонь приміщення.

Значення коефіцієнта визначається з таблиці залежно від параметрів приміщення та середнього коефіцієнта відбиття стелі, стін, підлоги, який визначається за формулою:

, (3.2)

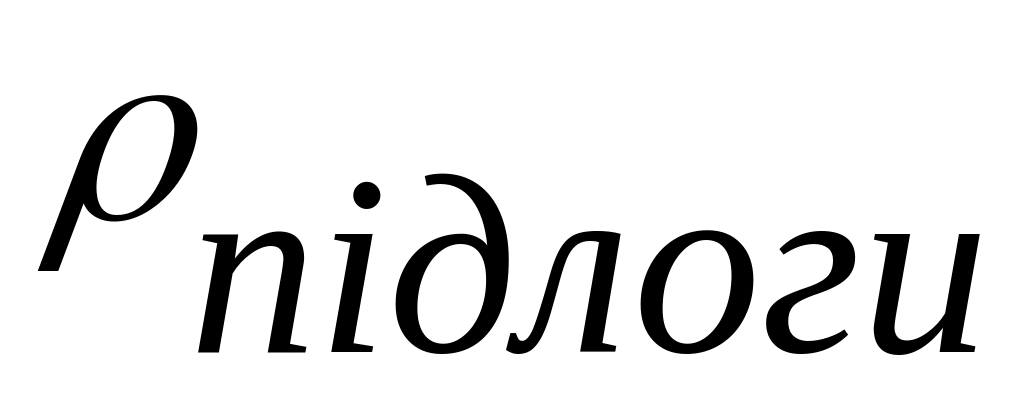

де , , - відповідні коефіцієнти відбиття;

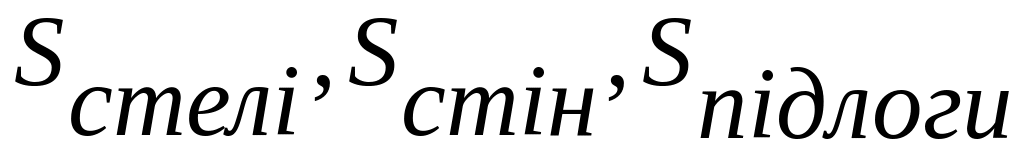

- відповідні площі поверхонь.

= ,

де – коефіцієнт світлопропускання матеріалу (для одинарного листа скла – 0,9; подвійного – 0,8; потрійного - 0,75);

– коефіцієнт який враховує втрати світла в рамі світлопрорізу (для одинарних дерев’яних рам вікон і ліхтарів виробничих приміщень – 0,75);

– коефіцієнт, що враховує втрати світла в несучих конструкціях (при боковому освітленні =1);

– коефіцієнт, що враховує втрати світла у сонцезахисних пристроях (для штор і жалюзі, які прибираються і регулюються – 1; для стаціонарних – 0,65…0,75; для горизонтальних козирків – 0,6– 0,9);

– коефіцієнт, який враховує втрати світла в захисний сітці, яка встановлюється під ліхтарями (приймається рівним 0,9).

Приклад 3.2

Розрахувати бокове одностороннє природне освітлення виробничої дільниці з розмірами А*В = 30*10м і висотою Н = 4,5 м, висота робочої поверхні h_P = 0,7 м. Будівля знаходиться в місті Кіровограді (IV світловий пояс) і навпроти вікон дільниці немає затіняючих об’єктів. У виробничій дільниці виконуються роботи середньої точності.

Розв’язок

Необхідна площа вікон визначається за формулою:

S_B = . (3.3)

1. Визначимо нормоване значення КПО:

=1,5 • 0,9 • 0,8=1,1%,

де - значення КПО за табл.3.1 в залежності від характеристики зорових робіт (роботи середньої точності);

m – коефіцієнт світлового клімату (для м. Кіровограда – IV світловий пояс m =0,9 );

С – коефіцієнт сонячного клімату за табл. 3.2, С = 0,8.

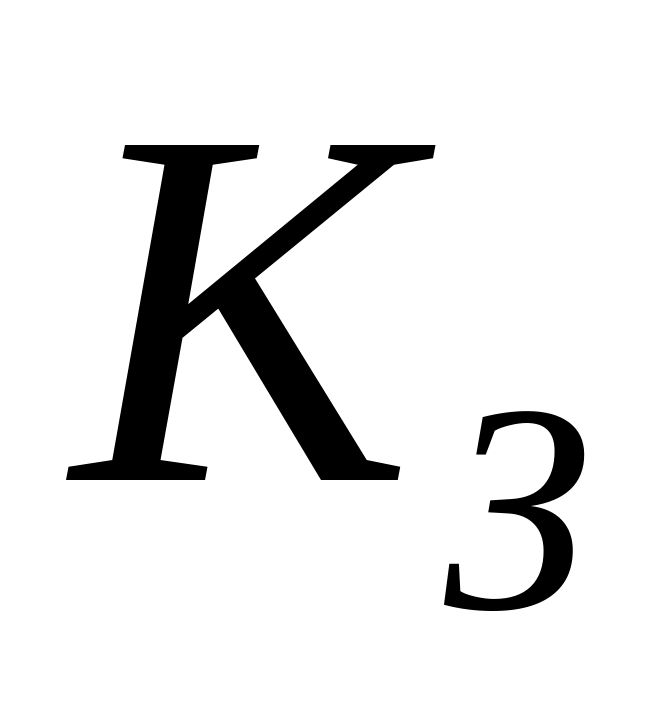

2. Приймаємо коефіцієнт запасу Кз =1,4.

3. Світлова характеристика вікон визначається за табл. 3.3, знаючи відношення довжини приміщення (А) до його глибини (В) та відношення глибини приміщення (В) до висоти від рівня робочої поверхні до верхнього краю вікна (h). Див. рис. 3.1.

h = H – h_П – h_Р=4,5 –1,6 – 0,7=2,2 м

Тоді:

і світлова характеристика вікон; =10,5;

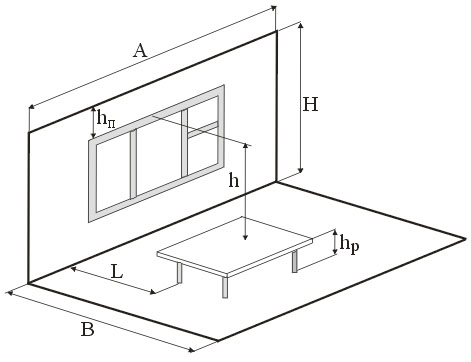

Рис. 3.1 Світлова характеристика вікна

4. Площа підлоги виробничої дільниці становить:

S_П=А•В=30•10=300 м²

5. Оскільки вікна не мають світлозахисних пристроїв і виготовлені з підвісних дерев’яних рам, в яких встановлено віконне листове скло, то за знайденими в табл. 3.4 значеннями визначаємо загальний коефіцієнт світлопропускання вікон:

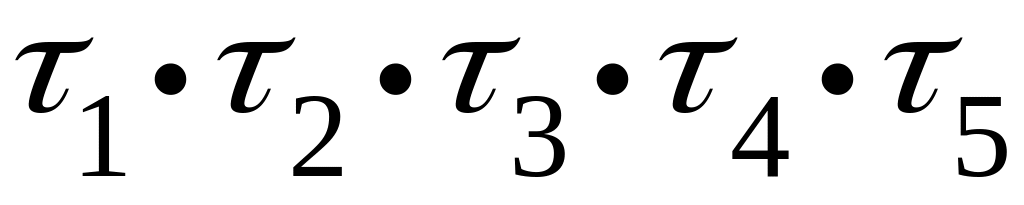

= =0,8  0,6  1  1  1=0,48.

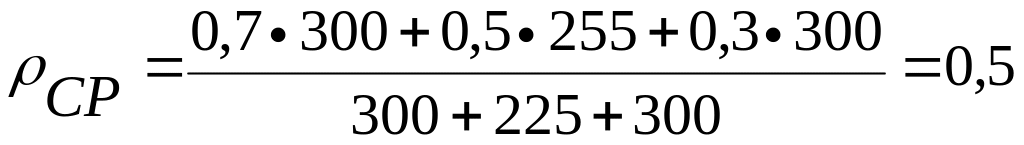

6. Визначаємо середній коефіцієнт відбиття приміщення:

,

.

7. Прорахувавши значення параметрів, що характеризують приміщення :

B/h = 10/2,2 = 4,5;

L/B=5/10=0,5;

A/B=30/10 =3,

де L – відстань розрахункової точки до зовнішньої стіни,

за табл. 3.5 визначаємо коефіцієнт ,

=2,5.

8. Підставивши всі знайдені значення в формулу (3.3), визначаємо необхідну площу вікон приміщення:

S_B = .

9.Обираємо вікна з розміром 2,2 1,7м, тоді площа одного вікна становитиме:

S_B^’ =2,2 • 1,7=3,74 м^2,

і визначаємо необхідну кількість вікон:

n= .

Приймаємо 11 вікон.

Розташування вікон показано на рис. 3.2.

Рис. 3.2. Розташування вікон
