Лабораторная работа № 5 Построение существующих горных выработок

Цель работы- изучить технологию построения модели существующих горных выработок.

Теоретические сведения

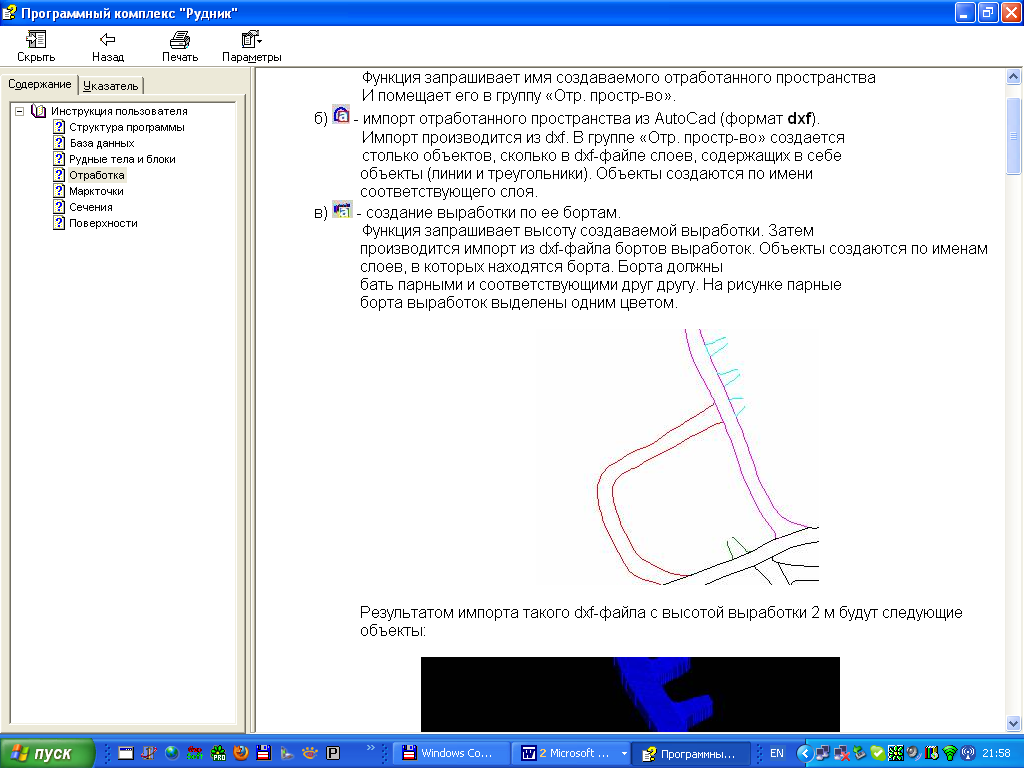

Для построения существующих горных выработок используется функция «Создание выработки по бортам». Функция запрашивает высоту создаваемой выработки. Затем производится импорт из dxf-файла бортов выработок. Объекты создаются по именам слоев, в которых находятся борта. Борта должны быть парными и соответствующими друг другу. На рис. 1 парные борта выработок выделены одним цветом.

Рис.1. Подготовка исходной информации для моделирования

выработок

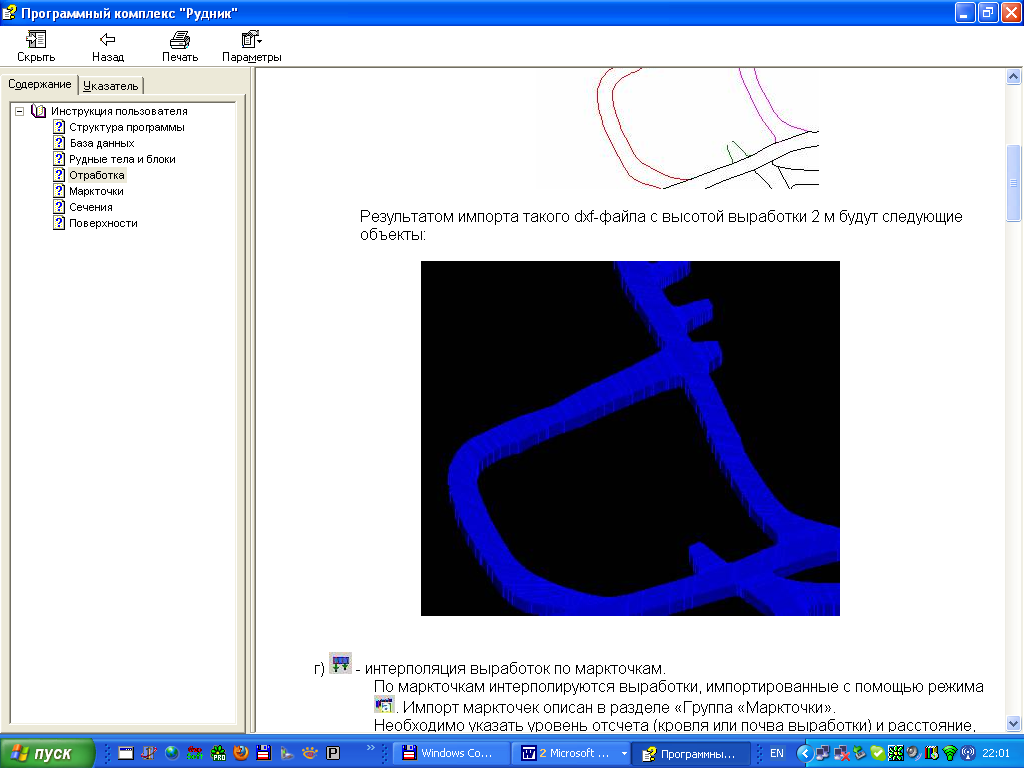

Результатом импорта такого dxf-файла с высотой выработки 2 м будут объекты, представленные на рис. 2.

 Рис. 2. Результаты импорта горных выработок в программный комплекс «Рудник 3D»



Следующий шаг при моделировании выработок - интерполяция выработок по маркточкам.Вначале необходимо импортировать собственно маркточки. При выборе группы «Маркточки» активным становится режим « импорт маркточек из MSExcel».

Маркточки для каждого из подготовленных на предыдущем шаге графического изображения выработок должны быть представлены в XLS- файле по форме, представленной на рис. 3.

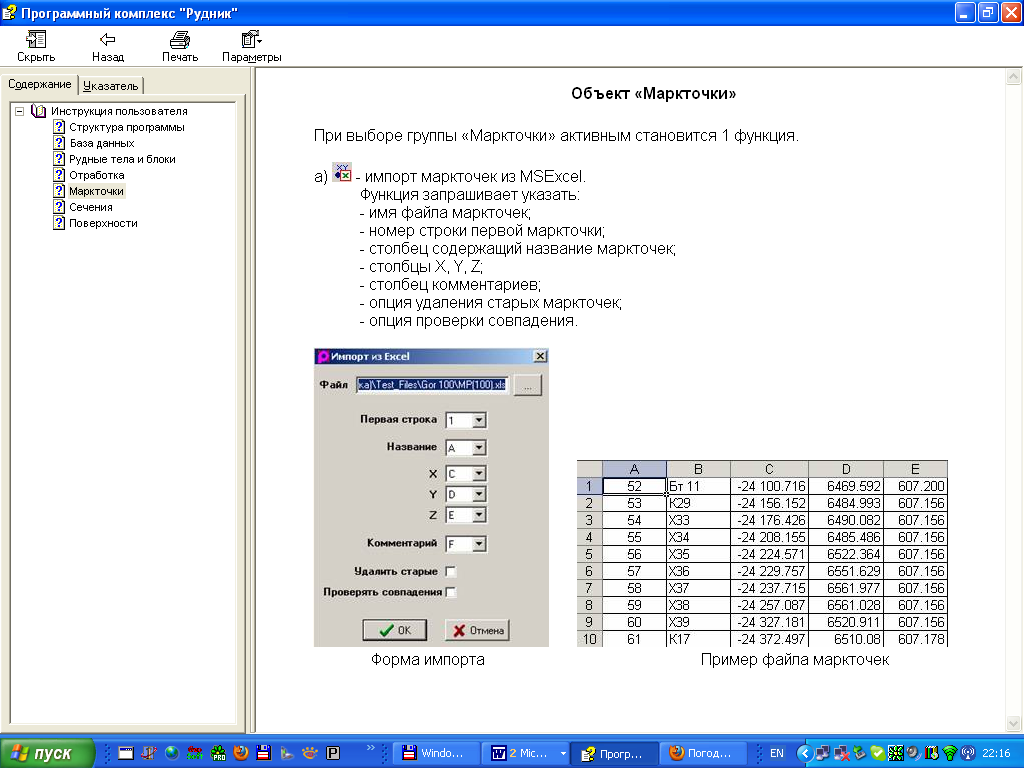

Рис. 3. Формат таблицы с маркточками выработок

При импорте маркточек необходимо указать:

- имя файла маркточек;

- номер строки первой маркточки;

- столбец содержащий название маркточек (столбец «В» на рис. 3);

- столбцы X, Y, Z (столбцы «С», «В», «E» соответственно);

- столбец комментариев;

- опция удаления старых маркточек;

- опция проверки совпадения.

После импорта маркточек возможна интерполяция высотных отметок выработок по маркточкам

Задание

Импортировать в программный комплекс "Рудник-3D-модель" подготовленные в формате *.dxf контуры существующих выработок и в формате *.xls данные по маркшейдерским точкам. Построить объёмные изображения выработок и интерполировать их высотные отметки..

Исходные данные

Для самостоятельного создания модели выработок в закачанном архиве (см. «Лабораторная работа № 2) имеется исходный файл выработок Level 50.dxf и файл маркточек MP(50).xls.

Ход выполнения работы

1. В базе данных создайте проекты для выработок и маркточек с произвольными именами (например: MyLevel 50 и MyMarkpoints).

2. Загрузите проект MyLevel 50 и сделайте его текущим.

3. Создайте в проекте выработки горизонта 50 по их бортам из файла Level 50.dxf. Для этого используется функция «Создание выработки по ее бортам» (см. раздел «Отработка»).

4. Загрузите проект MyMarkpoints и сделайте его текущим.

5. Импортируйте в проект маркточки горизонта 50 из файла MP(50).xls, используя функцию «Импорт маркточек из MSExcel» (см. раздел «Маркточки»).

6. Проведите интерполяцию горизонта 50 по маркточкам, используя функцию «Интерполяция выработок по маркточкам» (см. раздел «Отработка»).

Лабораторная работа № 6 Построение отработанного пространства

Цель работы- изучить технологию построения отработанного пространства при подземных горных работах.

Теоретические сведения

Отработанное пространство, как правило, моделируется исходя из имеющихся разрезов отработанного пространства. В программном комплексе разрезы импортируются из формата dxf-файлов.

Импортируемый файл должен представлять собой вертикальный разрез каких-либо пространственных объектов.

Обязательные условия: в файле должны быть 2 текстовых объекта с указанными в них реальными координатами точек, в которых они расположены; текстовые объекты и полилинии должны находиться в одном слое.

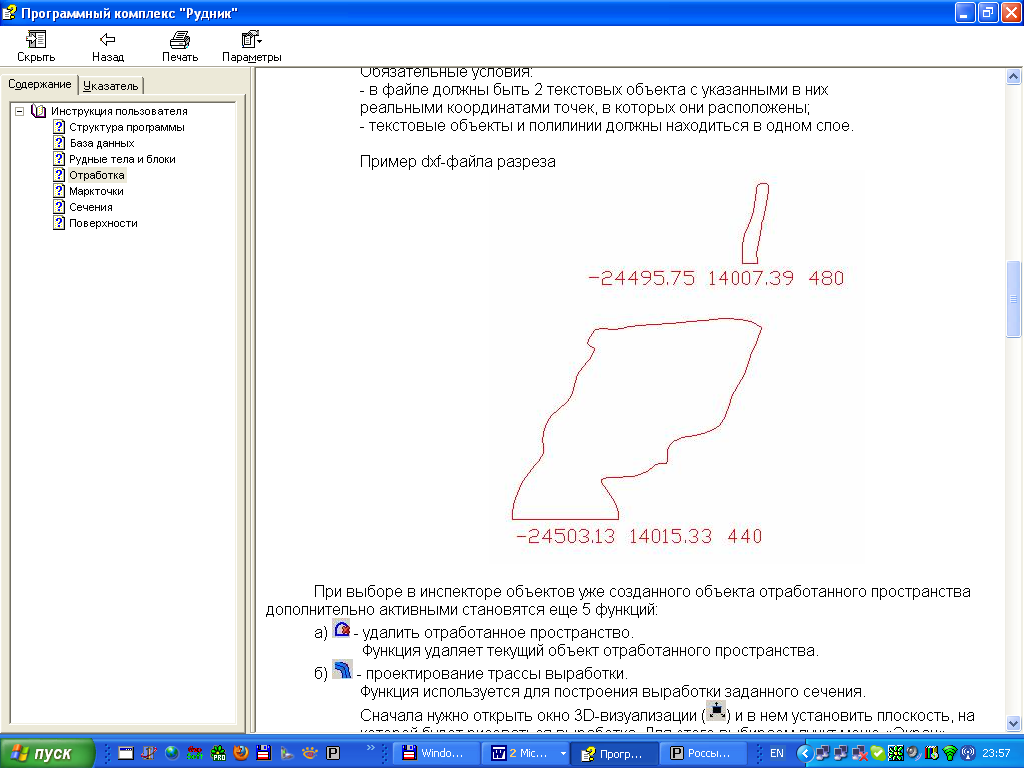

 Пример dxf-файла разреза представлен на рис. 1.

Рис.1. Подготовка разрезов отработанного пространства

После ввода разрезов отработанного пространства в режиме «триангуляция» производится построение каркасной модели отработанного пространства.

Задание

Импортировать в программный комплекс "Рудник-3D-модель" подготовленные в формате *.dxf разрезы отработанного пространства. Построить объёмную модель отработанного пространства.

Исходные данные

Для самостоятельного создания модели отработанного пространства в закачанном архиве (см. «Лабораторная работа № 2) имеется исходный файл разрезов отработанного пространства Section_1.dxf, Section_2.dxf, Section_3.dxf и файл направляющих DirectingLines.dxf.

Ход выполнения работы

1. Загрузите проект MyDevelop.

2. Импортируйте имеющиеся разрезы отработанного пространства (Section_1.dxf, Section_2.dxf, Section_3.dxf), используя функцию «импорт разрезов из dxf» (см. раздел «Отработка»).

3. Импортируйте направляющие из файла DirectingLines.dxf, используя функцию «Импорт отработанного пространства из AutoCad» (см. раздел «Отработка»). Для этого нужно сделать текущим объект REZREZ, появившийся после импорта в папке <Отр. простр-во>. Также программа позволяет создать направляющие самостоятельно с помощью функции «Редактирование графики отработанного пространства» (см. раздел «Отработка»).

4. Постройте триангуляцию по импортированным разрезам и направляющим, используя функцию «Обтяжка отработки триангуляционной поверхностью» (см. раздел «Отработка»).
