4.2. Показатели качества обслуживания вызовов
В табл. 5 приведены значения вероятности потерь по вызовам pв , задаваемые в расчётах количества СЛ и ПЛ разного назначения, а также максимального количества одновременных соединений в IP-сети.
Таблица 5
Тип линий |
Пучок линий/ канал IP-сети |
Вероятность потерь pв |
СЛ |
к РАТС |
0,01 |
к УАТС |
0,01 |
|
к ДТУ |
0,01 |
|
ПЛ |
MCA – MLC-AN |
0,002 |
MCA – MLC-iCS |
0,002 |
|
MCA –MLC-РМТС |
0,001 |
|
Канал Ethernet |
Канал, соединяющий модуль MLC-iCS или MSAN c IP-сетью |
0,002 |
При расчёте количества АРМо РМТС среднее время ожидания подключения оператора РМТС tож берётся из раздела 3 (tож = 15 с).
4.3. Расчет количества линий в полнодоступном неблокируемом пучке
Для расчета количества линий в полнодоступном неблокируемом пучке используется первая формула Эрланга (формула Erlang B):
где: Yр – расчетное значение поступающей нагрузки;
V – количество линий в пучке;
pв – вероятность потерь по вызовам.
Чтобы определить число линий в полнодоступном неблокируемом пучке для заданных значений Yр и pв, необходимо найти минимальное значение V, которое при нагрузке Yр обеспечивает вероятность потерь, равную или меньшую заданному значению pв.
Определить величину V по заданных значений Yр и pв можно одним из способов:
1) С помощью калькулятора Erlang B в Интернете в режиме on-line на следующей странице: http://www.erlang.com/calculator/erlb/. Сайт на английском языке. Используются обозначения: BHT – Yр, Blocking – pв,
Lines – V;
2) С помощью таблиц, составленных по первой формуле Эрланга (например, таблицы Пальма);
4.4. Расчет количества рабочих мест операторов рмтс
Вызовы, поступающие на рабочие места операторов РМТС, обслуживаются с ожиданием. Пучок линий, в который включены рабочие места операторов РМТС, является полнодоступным. Число мест ожидания в очереди можно принять неограниченным. В такой модели расчёт ведётся по второй формуле Эрланга (формула Erlang C):
где:
Р>0 – вероятность ожидания;
V – количество рабочих мест операторов РМТС;
Yр – расчётная нагрузка, поступающая на рабочие места операторов РМТС.
Нагрузка Yр соответствует расчётной нагрузке YррмтсО, записанной в табл.4.
Расчёт количества рабочих мест операторов РМТС предлагается вести с помощью компьютерной программы «СС-modeler lite», интерфейс которой показан на рис.4.
В программе приняты следующие обозначения:
- Calls per hour – среднее количество вызовов в час, поступающих к операторам РМТС;
- Average Talk Time – среднее время разговора абонента с оператором РМТС при заказе междугородного соединения;
- Wrap-up Time – среднее время пост-обработки вызова, т.е. которое определяет интервал времени после обслуживания вызова, прежде чем оператор принимает другой вызов;
- Total Call Duration – средняя длительность обслуживания вызова оператором РМТС (tр зак ) ;
- Average Delay – среднее время ожидания ответа оператора РМТС (tож);
- percent answered within х seconds – процент ответов операторов в течение х секунд);
- Talk Time Ratio – доля времени, приходящееся на разговор;
- Number of Agents/Operators – количество операторов или количество АРМо (V);
- Answered without Qurueing – доля вызовов, обслуженных без ожидания;
- Ave Calls in Queue – среднее количество вызовов в очереди;
- Trunks Required – количество соединительных линий;
- Max Time in Queue – максимальное время в очереди.
Все длительности приведены в секундах (secs).
Данная программа используется только для расчёта количества операторов. Расчёт количества соединительных линий не производится.
Значение «Calls per hour» определяется как:
С = (Nоб + Nуатс)Срмтс d2 .
Сумма длительностей «Average Talk Time» и «Wrap-up Time» равна tр зак - средней длительности обслуживания вызова оператором РМТС. Рекомендуется принять значение длительности «Wrap-up Time» равным 10…12 с, а длительность «Average Talk Time» определить как разность между tр зак и «Wrap-up Time».
Длительность «Average Delay» приравнивается tож (tож = 15 с).
Расчёт по программе «СС-modeler life» производится в следующей последовательности.
1. Выбирается рассчитываемая величина «Number of Agents/Operators» (щелчок по пиктограмме ►).
2. Вводятся значения «Calls per hour», «Average Talk Time», «Wrap-up Time» и «Average Delay».
3. Нажимается кнопка «Calculate» (рассчитать).

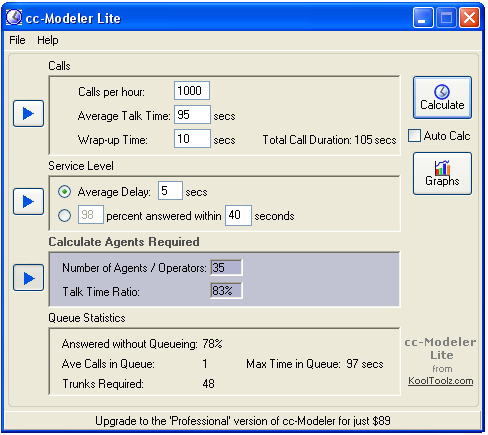

Рис. 4. Интерфейс программы «СС-modeler lite»
