1.2. Модуль mca
Один модуль MCA рассчитан на включение до 240 каналов Е1, каждый из которых может использоваться для связи с одним модулем MLC или для внешней связи.
Состав оборудования модуля MСА
Обязательное оборудование: два центральных управляющих устройства ССА, с индексами А и В (ССА-А, ССА-В). Одно из устройств – основное, другое – резервное. Под каждое управляющее устройство в модуле отведено 4 позиции (плато-места).
Таблица П1
-
CLC
1 плата
2 платы
PLC
1 плата
22
21
704
672
2 платы
21
20
672
640
Интерфейсные платы и субплаты. Основным интерфейсным оборудованием являются платы ТРС, предназначенные для включения каналов Е1, причем в, в одну плату включается до 16 каналов Е1. В одном модуле может быть установлено до 15 основных плат с номерами 1…15. Кроме того, в модуле устанавливается одна резервная плата ТРС с номером 0. На каждой плате ТРС устанавливается одна субплата процессора обработки сигналов и сигнальных сообщений типа CDA.
В зависимости от требуемого числа плат ТРС, на плате ССА устанавливается от 0 до 3 субплат IHA, предназначенных для расширения коммутационного поля.
На рис.П4 показан пример полной комплектации модуля MCA платами ТРС и субплатами IHA.
1.3. Модуль msan
Модули MSAN могут иметь разное конструктивное исполнение: МЕА-5 и МЕА-10. Модули отличаются количеством плат аналоговых абонентских линий типа SAK, в каждую из которых можно включить до 64 абонентских линий. В каждом модуле MSAN также устанавливается одна плата коммутатора Ethernet типа EAS. Модули MSAN имеют интерфейсы для включения каналов Ethernet, которые могут быть использованы для соединения с IP-сетью или с другими модулями MSAN. В табл.П2 приведено количество плат, максимальная абонентская ёмкость модулей MSAN и максимальное количество каналов Ethernet.
Таблица П2
Тип модуля MSAN |
Количество плат SAK |
Количество плат EAS |
Максимальная ёмкость по АЛ-А |
Максим. кол-тво каналов Ethernet |
МЕА-5 |
4 |
1 |
256 |
3 |
МЕА-10 |
9 |
1 |
576 |
4 |
Кроме указанных плат, в модуль MSAN входят следующие общие устройства: панель ввода питания, блок вентиляторов, плата идентификации (устанавливается на задней панели). Конструктивно модуль MSAN выполнен в виде блочного каркаса со следующими размерами (ширина, глубина, высота), мм:
- МЕА-5: 450х134х275
- МЕА-10: 450х267х275
На рис.П5 и П6 показан внешний вид модулей MSAN в каркасах МЕА-5 и МЕА-10, соответственно. В MSAN MEA-5 установлена одна плата SAK, в MEA-10 – 5 плат SAK.
Блочный каркас устанавливается в шкаф стандарта ETSI и шкафа 19’’.
Питание модулей осуществляется от источника постоянного тока 48 или 60 В.
Список источников
1. Автоматическая телефонная связь на ж.д. транспорте. Лебединский А.К., Павловский А.А., Юркин Ю.В. Учебник для ВУЗов – М., 2008
Составил: доцент, к.т.н. Аркадий Константинович Лебединский
Рис. П1. Модуль MLC с 20 интерфейсными платами и максимальным числом портов абонентских линий 640

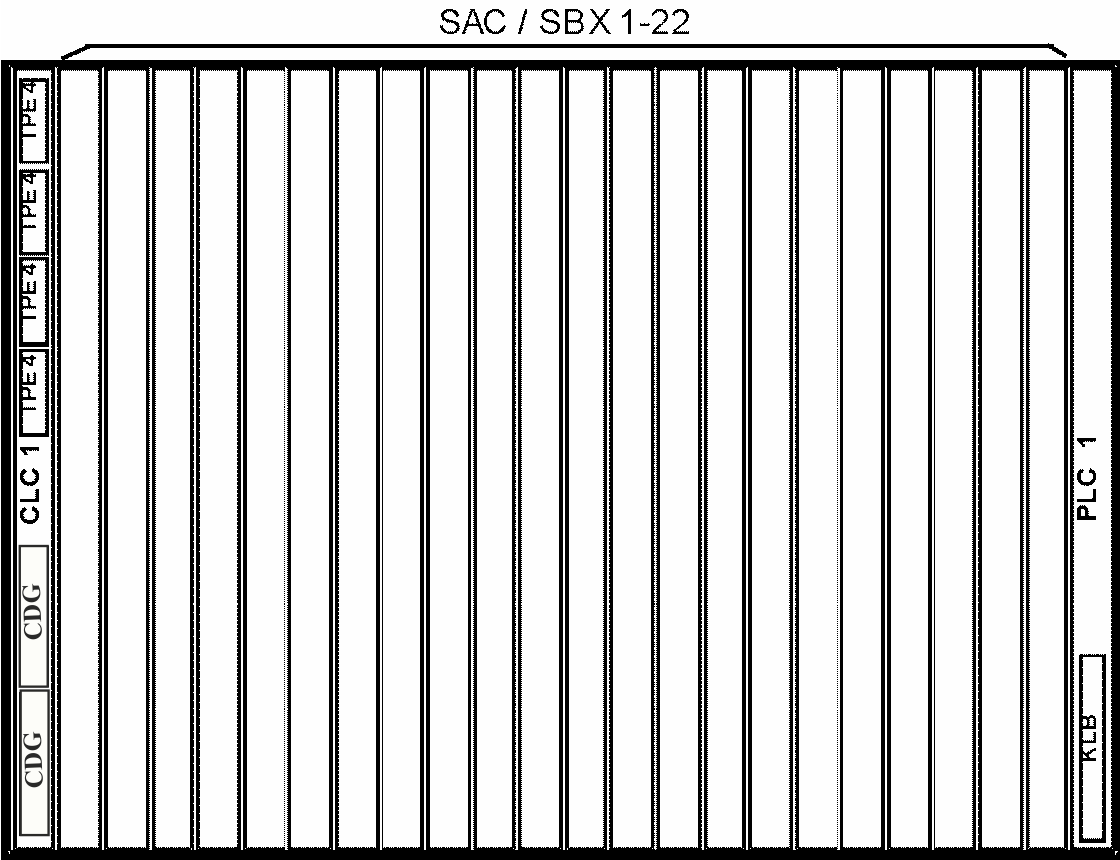

Рис. П2. Модуль MLC с 22 интерфейсными платами и максимальным числом портов абонентских линий 704

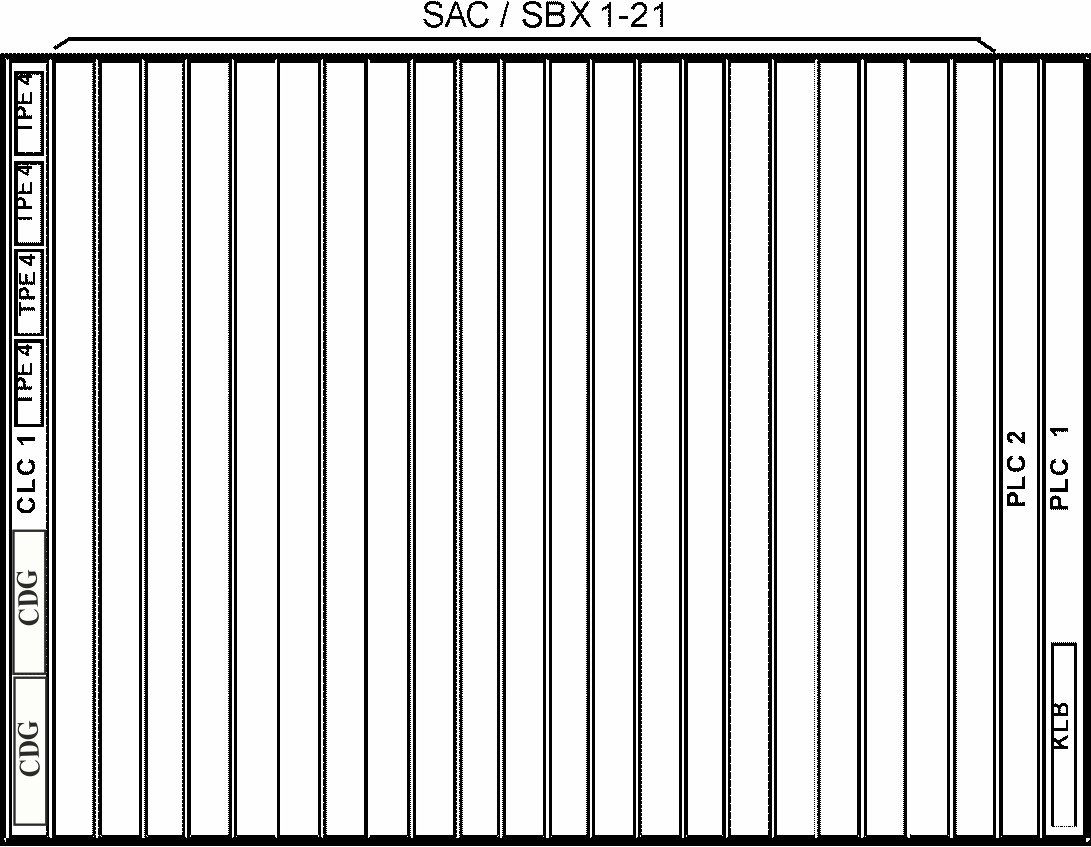

Рис.П3. Модуль MLC с 21 интерфейсной платой и максимальным
числом портов абонентских линий 672

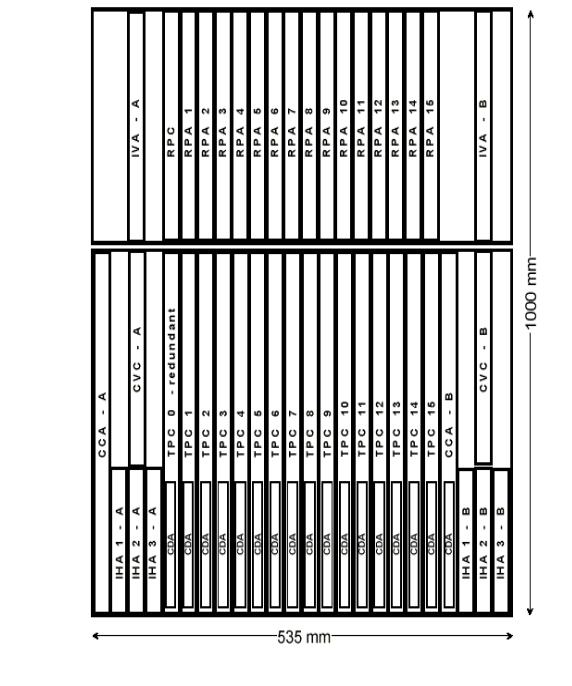

Рис.П4. Модуль МСА с полной комплектацией
Рис.П5. Модуль MSAN в каркасах МЕА-5

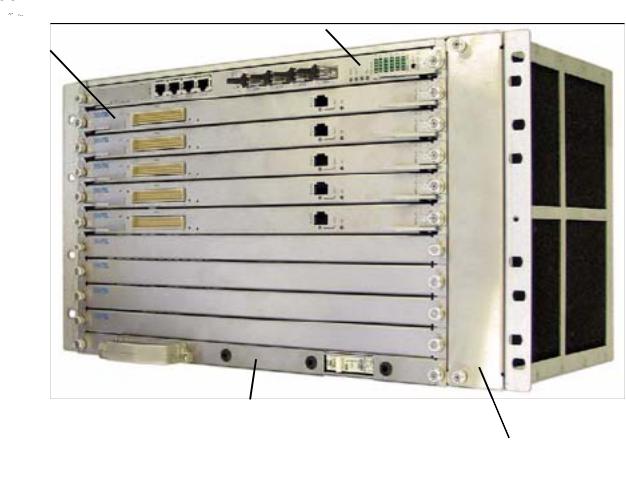

Рис.П6. Модуль MSAN в каркасах МЕА-10
