6.5. План установки оборудования в помещениях
Для проектируемой станции предусматриваются два помещения: автоматный зал и кроссовая. В автоматном зале размещается оборудование АТС SI2000. В кроссовой находится главный щит переключений – кросс. Он предназначен для включения в него внешних и станционных абонентских и соединительных линий.
Автоматный зал. В автоматном зале устанавливаются шкафы АТС. Здесь же должны быть рабочие места АРМто, которые представляют собой персональные компьютеры, находящиеся на отдельных столах. В зале должен быть распределительный щит переменного тока.
В качестве примера в автоматном зале показаны два шкафа, комплектация которых соответствует рис.5. Также, согласно рис.2, в зале находятся два рабочих места АРМто. Распределительный щит переменного тока – настенного типа.
На рис.6 приведён пример размещения оборудования станции в автоматном зале и кроссовой. Размер автоматного зала (мм): 3300х2850.
При проектировании помещения автоматного зала надо следовать следующим правилам.
Шкаф 1
Шкаф 2

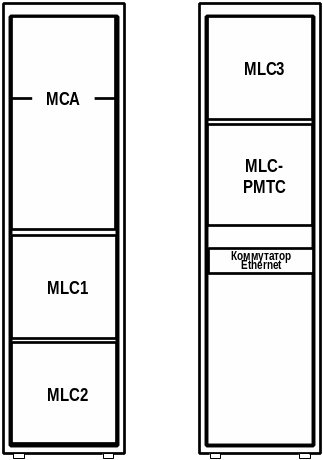

Рис. 5. Общий вид шкафов с модулями
Шкафы должны ставиться рядами перпендикулярно стене с окнами. Допускается образовывать несколько рядов шкафов параллельно друг другу (на рис.6 – один ряд). Должны соблюдаться следующие расстояния: между рядами шкафов – 800 мм, от торца или задней стороны шкафа до стены – 500 мм, ширина главного прохода (от стены с входной дверью до торца шкафа) – не менее 1200 мм (на рис.6 – 1650 мм).
В автоматном зале следует предусмотреть свободное место для установки шкафов, которые потребуются при доведении АТС до конечной ёмкости. Места, планируемые для установки дополнительных шкафов для доведения АТС до конечной ёмкости, отмечаются пунктирной линией. Иногда, количество шкафов при монтируемой и конечной ёмкостях может совпасть.
Кроссовая. Кросс имеет линейную (для включения внешних линий) и станционную (для включения станционных линий) стороны. Между этими сторонами делаются перемычки, чем достигается подключение внешних линий к требуемым портам АТС.
В проекте предлагается использовать настенный кросс типа Iskratel Zascite.

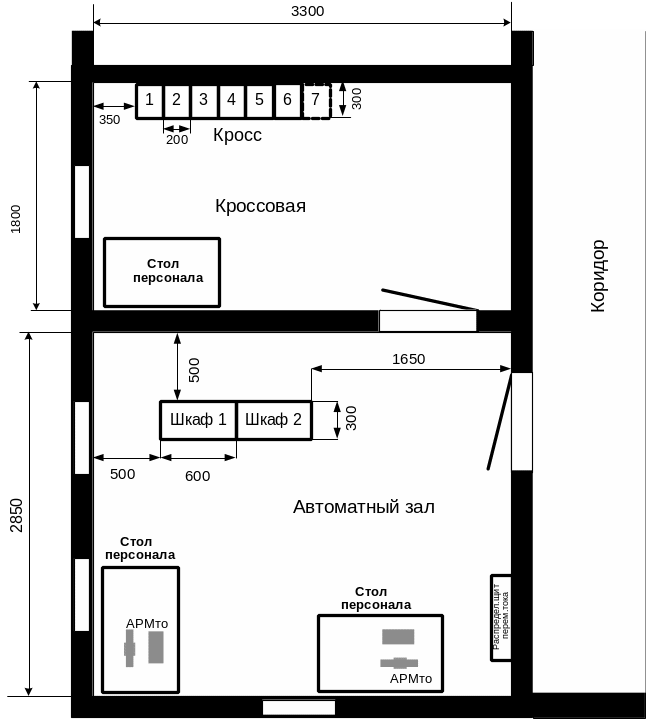

Рис.6. Размещение оборудования станции в автоматном зале и кроссовой
В основе кросса лежит рамка, в которую можно включить до 10 двухпроводных линий (рис.7). Рамки вставляются в держатель, в котором можно разместить до 10 рамок (крепятся горизонтально). В свою очередь держатели конструктивно объединяются по 6 штук в вертикальном блоке – по 3 держателя для линейной и станционной сторон. На рис.8 показан пример кросса с 4-мя вертикальными блоками. Каждый вертикальный блок рассчитан на включение до 300 двухпроводных линий.
Размеры кросса: высота 2200 мм, глубина 300 мм, ширина 200 мм.
Рис.7. Рамка кросса
В проекте для монтируемой ёмкости следует рассчитать количество вертикальных блоков по формуле:
Ккр-м = INT(Кз(Nмал-а + Nмал-ц + 2Nе1-сл)/300)
где: Nе1-сл – суммарное число каналов Е1, предназначенных для организации соединительных линий;
Кз – коэффициент, учитывающий запас ёмкости кросса, Кз = 1,1.
ПРИМЕР.
В соответствии с разделами 1 и 2:
Nмал-а =1312; Nмал-ц =80; Nе1-сл = n5 + n6 + n7 + n8
Предположим, что Nе1-сл = 7, тогда
Ккр-м = INT(1,1(1312 + 80 + 2*7)/300) = 6.
Блоки крепятся к стене в помещении кроссовой. В первую очередь следует использовать стены с правой или левой стороны от входа. Необходимо оставить свободное место для вертикальных блоков кросса, которые потребуются при доведении АТС до конечной ёмкости. Можно предположить, что количество каналов Е1 почти не влияет на число блоков кросса (может быть учтено коэффициентом Кз) и для конечной ёмкости использовать формулу:
Ккр-к = INT(Кз(Nмал-а + Nмал-ц)/300) .
ПРИМЕР:
Как было показано раньше, при конечной ёмкости:
Nкал-а + Nкал-ц =1728 + 96 = 1824 АЛ.
Всего число блоков кросса, требуемых при конечной ёмкости:
Ккр-к = INT(Кз( Nкал-а + Nкал-ц) /300) = INT(1,1*1824/300) =
= INT(6,68) = 7
Рис.8. Кросс с 4-мя вертикальными блоками
На рис.6 показан пример кроссовой с шестью блоками кросса и одно место (показано пунктиром) для блока, требуемого при конечной ёмкости. В кроссовой также находится стол обслуживающего персонала. Размер кроссовой (мм): 3300х1800.
