Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Петербургский государственный университет путей сообщения» _______________________________________________________

Кафедра «Электрическая связь»

Проектирование цифровой атс в сети общетехнологической связи ржд

Методические указания по курсовому проектированию

Санкт-Петербург, 2012

Содержание

	стр.
Введение	3
1. Составление схемы связи, определение абонентской ёмкости и составление плана нумерации проектируемой АТС	3
2. Составление структурной схемы проектируемой АТС	6
3. Расчёт телефонной нагрузки, поступающей на линии разного назначения проектируемой АТС	8
4. Расчёт количества соединительных, промежуточных линий, рабочих мест операторов РМТС и пропускной способности каналов Ethernet.	15
5. Расчёт количества оборудования проектируемой АТС, включая IP‑телефонию	21
6. Составление плана установки оборудования АТС в модулях, в шкафах и в помещениях	25
ПРИЛОЖЕНИЕ	31

ВВЕДЕНИЕ

В курсовом проекте должны быть решены основные задачи по проектированию цифровой автоматической телефонной станции (АТС), предназначенной для предоставления услуг телефонной связи абонентам сети общетехнологической связи (ОбТС).

Абонентам АТС должны предоставляться услуги местной, внутризоновой и междугородной связи сети ОбТС, а также услуги сети общего пользование. Присоединение к сети общего пользования происходит на местном уровне.

Проектируемая АТС должна быть установлена в помещениях дома связи железнодорожного узла.

Электропитание АТС должно обеспечиваться отдельной буферной системой электропитания, находящейся в цехе электропитания дома связи. К оборудованию АТС должно подводиться напряжение постоянного тока напряжением 48 В постоянного тока.

К основным задачам, которые должны быть решены в проекте, относятся:

- составление схемы связи проектируемой АТС;

- определение абонентской ёмкости проектируемой АТС;

- составление плана нумерации проектируемой АТС;

- составление структурной схемы проектируемой АТС;

- расчёт телефонной нагрузки, поступающей на линии разного назначения проектируемой АТС;

- расчёт количества соединительных, промежуточных линий, рабочих мест операторов РМТС и пропускной способности каналов Ethernet;

- расчёт количества оборудования проектируемой АТС, включая IP‑телефонию;

- план установки оборудования АТС в модулях, в шкафах и в помещениях.

Исходные данные для проектирования приведены в индивидуальном задании.

1. Составление схемы связи, определение абонентской ёмкости и составление плана нумерации проектируемой атс

1.1. Схема связи проектируемой атс

Проектируемая АТС входит в состав цифровой сети общетехнологической связи и находится в железнодорожном узле.

На схеме связи должны быть показаны внешняя связь с другими телефонными станциями и с удалёнными модулями сети IP-телефонии, а также абонентские устройства, включаемые в проектируемую станцию.

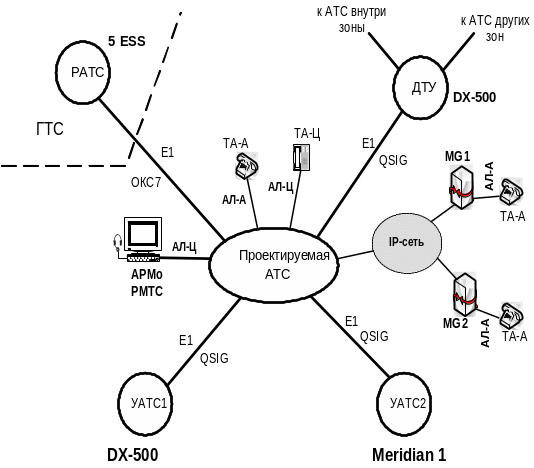

На рис.1 показан пример схемы связи проектируемой АТС, которая в сети ОбТС связана с двумя учрежденческими АТС (УАТС) и дорожным транзитным узлом (ДТУ). Через ДТУ осуществляются соединения внутри зоны и с другими зонами сети ОбТС. Проектируемая АТС присоединена к сети общего пользования через районную АТС (РАТС) городской телефонной сети (ГТС). Все АТС связаны между собой соединительными линиями (СЛ), образованными цифровыми каналами Е1. Для каждого пучка СЛ на схеме показана соответствующая сигнализация: ОКС 7, QSIG.

На схеме указаны типы АТС, с которыми связана проектируемая АТС.

Проектируемая АТС включает в себя ручную междугородную станцию (РМТС), обеспечивающую абонентам местной сети ОбТС услуги полуавтоматической междугородной телефонной связи. На РМТС обслуживание вызовов осуществляется операторами, пользующимися автоматизированными рабочими местами (АРМо). АРМо выполнены на базе персональных компьютеров.

В проектируемую станцию непосредственно включаются аналоговые (АЛ-А) и цифровые (АЛ-Ц) абонентские линии, которые заканчиваются аналоговыми (ТА-А) и цифровыми (ТА-Ц) телефонными аппаратами.

В проектируемую АТС через IP-сеть подключены два шлюза (MG), в которые включены аналоговые телефонные аппараты. Включение в IP-сеть происходит по каналам Ethernet (Eth).

Рис.1. Схема связи
