Опыт 20. Устройство и принцип действия фотоаппарата.

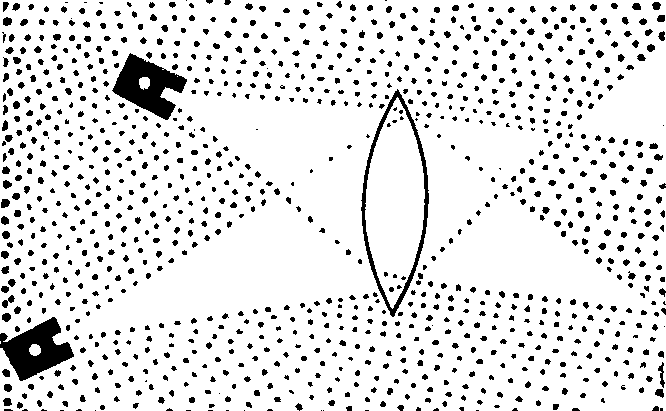

Схема опыта представлена на рисунке 18.

Рис. 18

Рис. 19

Осветители моделируют объекты фотосъемки, расположенные на существенно разных расстояниях по отношению к объективу. Из опыта видно, что изображения предметов, разноудаленных от линзы (объектив), не лежат и одной плоскости.

Диафрагмируя с помощью двух ширм, линзу (рис. 19), иллюстрируют роль диафрагмы в фотоаппарате и зависимость глубины резкости изображения от диаметра входного отверстия объектива.

7. Указание мер безопасности

Подключение прибора осуществляется от источника постоянного тока с напряжением 12 В.

8. Подготовка прибора к работе

Извлечь прибор из упаковочной коробки, открыть заднюю дверцу и повернуть ее до упора.

Повернуть опоры прибора на 90° и придать прибору устойчивое положение на лабораторном столе.

Установить на лицевой стороне дверцы осветители и подсоединить через соединительные провода к источнику тока.

Уложить рядом с прибором футляр с принадлежностями и в соответствии с опытами, изложенными в данном руководстве, выбрать необходимые оптические элементы и вспомогательные детали.

9. Порядок работы

Работа с прибором заключается в том, что в процессе объяснения материала на уроке преподаватель проводит соответствующую демонстрацию опытов, изложенных в данном руководстве (раздел 6).

После окончания проведения опытов выключить осветители, оптические элементы и вспомогательные детали, уложить на прежнее место согласно контурам на дне футляра.

10. Техническое обслуживание

Техническое обслуживание прибора заключается в периодической чистке оптических элементов технической ватой от пыли для придания им лучшей прозрачности.

Необходимо также регулярно проверять и удалять с магнитов деталей намагнитившуюся на них металлическую стружку и различные металлические предметы. Эту операцию можно проводить мелкой наждачной шкуркой.

Перегоревшую лампу можно удалить, отвернув пластмассовую гайку в осветителе, вынув патрон с лампочкой и извлеки лампу из патрона.

Во избежание преждевременного нарушения поверхности экрана необходимо избегать перемещений детали по экрану за счет подвижки.

11. Характерные неисправности и методы их устранения

Наименование неисправности, внешнее проявление.	Вероятная причина.	Метод устранения.
1. Лампа не горит.	Перегорела лампа.	Заменить лампу.
2. Детали не держатся на доске-экране.	Загрязнён магнит.	Прочистить магниты мелкой наждачной шкуркой и протереть.

12. Правила хранения

Хранить прибор следует в помещениях, в воздухе которых отсутствуют пары кислот и щёлочей, при температуре от 5⁰ до 40⁰ С, относительной влажности не более 80%, при температуре 25⁰ С на расстоянии не ближе 1 м от отопительных приборов.
