Градирни.

Градирни представляют тепломассообменное устройство, в котором охлаждение воды осуществляется воздухом при их непосредственном контакте. В основном, охлаждение воды происходит за счёт частичного её испарения, при этом убыль воды за счёт испарения, примерно равна расходу пара в конденсатор. Потеря воды с механическим уносом составляет 0,5 – 1 % расхода охлаждающей воды.

Градирни отличаются большой производительностью, компактностью и применяются не только на ТЭЦ, но и на КЭС, когда возможности развития прямоточного или прудового охлаждения полностью исчерпаны или отсутствуют.

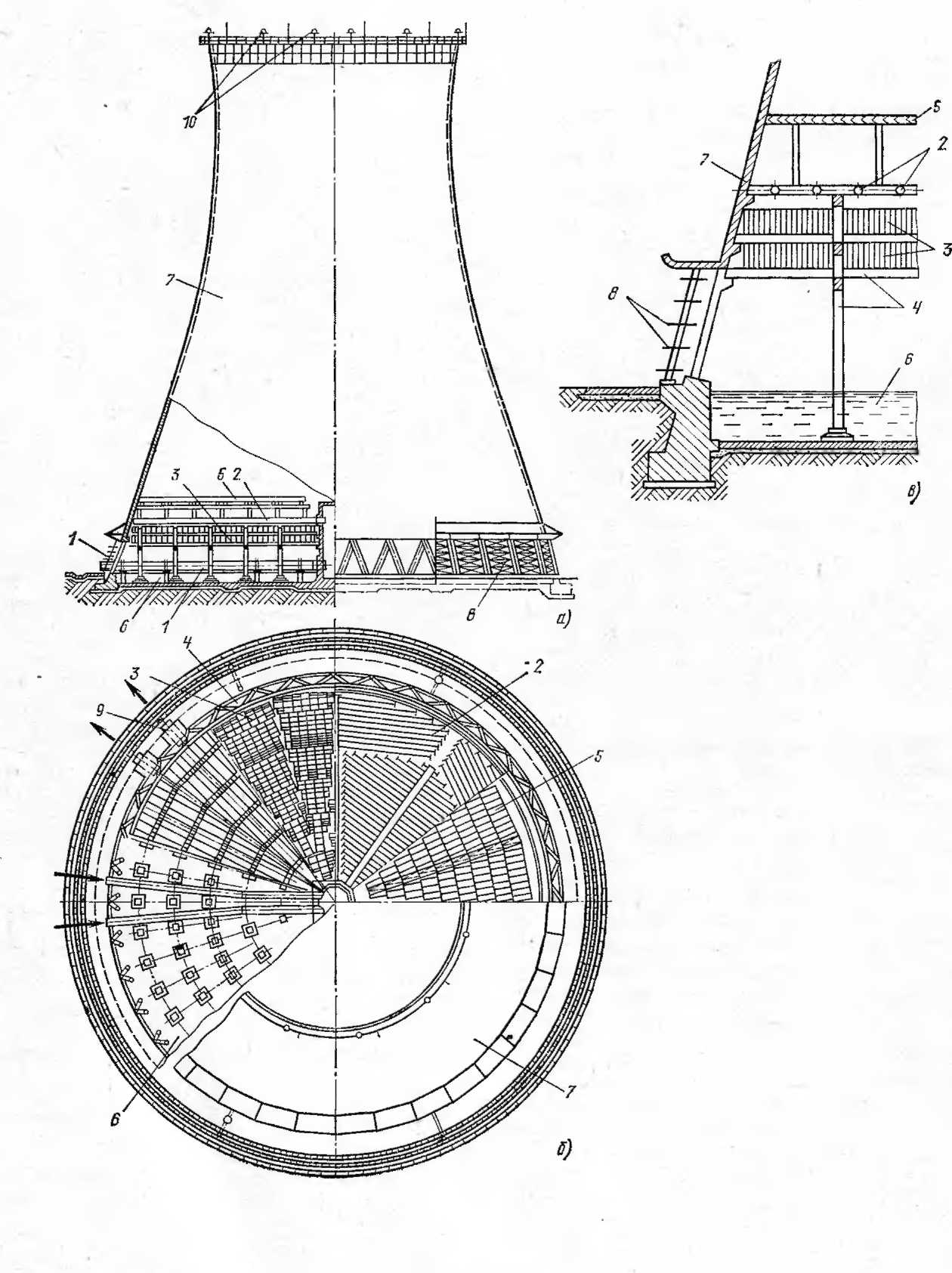

Наибольшее распространение получили башенные градирни с плёночным оросителем, в которых вытяжная башня выполнятся из монолитного железобетона в виде устройства гиперболической формы. Основной рабочей частью градирни является оросительное устройство, которое может капельного, плёночного или капельно-плёночного типов. Оросительное устройство пленочных градирен состоит из щитов, устанавливаемых под углом80 – 90⁰ к горизонтали в один, два или три яруса. Щиты большей частью деревянные, из расположенных горизонтально досок шириной 100 мм с разрывом40 мм; расстояние между щитами 40 – 50 мм. В капельно-пленочных оросителях разрыв между досками щитов 215 мм. В последнее время начато сооружение градирен со сплошными щитами из асбоцемента; расстояние между асбоцементными щитами 19 – 25 мм. Каркас оросителя и водосборный бассейн выполняют из железобетона. Окна градирен, через которые поступает наружный воздух , имеют высоту 3 – 4 метра и расположены по всему периметру башни в нижней её части. Вода стекает по щитам оросителя в виде пленок и интенсивно охлаждается воздухом, проходящим в пространстве между смежными щитами.

.Естественная тяга возникает в вытяжных башнях градирен из-за разности веса наружного воздуха, входящего в окна градирни, и более лёгкого нагретого влажного воздуха, выходящего из башни градирни. От высоты башни зависит величина тяги, а следовательно, и расход воздуха в башенных градирнях.

Искусственная тяга создаётся вытяжными вентиляторами, устанавливаемыми над оросительными устройствами. В вентиляторных градирнях вытяжных башен обычно не предусматривают.

Брызгальные устройства.

Брызгальные устройства представляют собой систему трубопроводов с установленными на них соплами(брызгалками), разбрызгивающими тёплую воду, подводимую к ним под напором из бассейна через конденсаторы. Вода выбрасывается из сопл в виде факела (фонтана), высота и диаметр которого зависят от напора воды и конструкции сопла. При разбрызгивании воды на мелкие капли создаётся большая поверхность соприкосновения охлаждаемой воды с воздухом. Охлаждение воды происходит вследствие испарения воды и отдачи тепла воздуху конвекцией. С увеличением напора перед соплами уменьшается диаметр капель и увеличивается поверхность охлаждения, однако повышение напора связано с увеличением расхода электроэнергии и уноса воды ветром. Эффект охлаждения в значительной степени зависит от скорости ветра. В брызгальных установках применяются сопла центробежного и щелевого типа. Производительность сопл разной конструкции лежит в пределах 4 - 50 м³/ч при напоре 5 – 7м.

Сопла в зависимости от их конструкции устанавливаются на распределительных трубах по одному либо пучками по 3 - 5 сопл. Расстояние между пучками вдоль трубы для разных типов сопл изменяются в пределах 3 – 5 метров, а расстояние между распределительными трубами 8 – 12 метров.

Брызгальные устройства располагаются таким образом, чтобы воздушные коридоры между распределительными трубами совпадали с направлением господствующих ветров. Для образования защитной зоны крайние распределительные трубы, а также крайние пучки сопл на, них располагают на расстоянии 7 – 8 метров от контура бассейна.

Брыгральные устройства размещают либо над искусственными (брызгальными ) бассейнами, либо над водоёмами – прудами, водохранилищами или руслом реки. Искусственные бассейны служат для сбора охлаждающей воды и создания необходимого запаса воды; глубину их обычно принимают 1,2 – 1,5 метра. Бассейна большой длины обычно делятся на секции. Дно и откосы бассейна покрывают бетонными армированными плитами, слоем асфальтобетона или применяют бетонную подготовку с нанесённым на ней слоем гидроизоляции.
