Чашечный анемометр

Разница конечного и начального отсчета по анемометру делят на время замера и результат по тарировочному графику анемометра (см. приложение) переводят в скорость воздуха в м/с.

К

Крыльчатый анемометр

рыльчатый анемометр состоит из колеса с легкими алюминиевыми или пластмассовыми лопастями, укрепленного на оси, конец которой снабжен червяком, приводящим во вращение стрелки циферблата. Движение потока воздуха сообщается колесу и от него передается стрелками циферблата. Крыльчатым анемометром пользуются для измерения скоростей потока от 0,3 до 7-8м/с. Снятие п

оказаний с крыльчатого анемометра аналогично снятию показаний с чашечного анемометра.

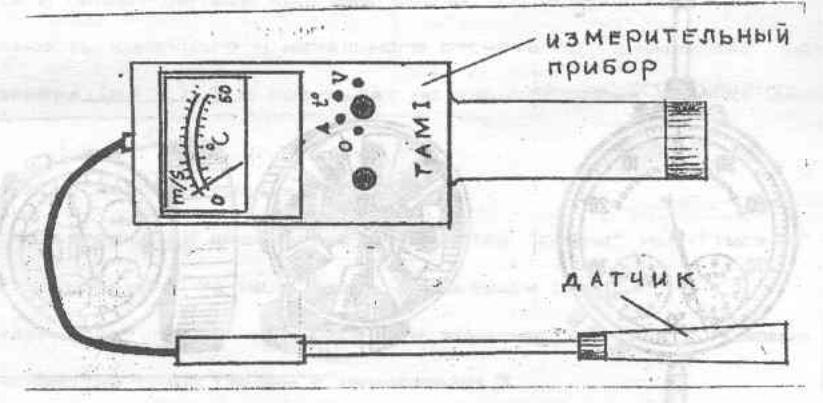

Термоанемометр типа ТАМ-1 используется при определении температуры и скорости движения воздуха. Температура воздуха измеряется в пределах от 0 до 50 С, скорость движения воздуха в пределах от 0 до 2,4 м/с. Термоанемометр ТАМ-1 состоит из датчика, вмонтированного в штангу таким образом, чтобы не было механических повреждений чувствительного элемента и измерительного прибора.

Портативные приборы для измерения параметров микроклимата

П

ортативные термогигрометры TESTO 625 предназначены для измерений температуры и относительной влажности неагрессивных газовых сред. Измерительный зонд присоединен к корпусу с помощью удлинительного кабеля длиной 1 м. Одновременно на большом экране индицируются значения температуры и влажности. Влажность может выводиться как в % отн.вл. так и в °С т.р. Приборы обладают функцией удержания текущих, максимальных и минимальных значений за время измерения.

П

Testo 625

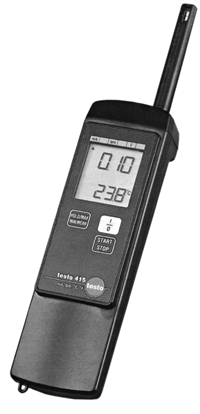

Testo 415

ортативные термоанемометры TESTO 415 предназначены для измерений скорости потока воздуха и температуры потока внутри помещений. Измерительный зонд присоединен к корпусу. Одновременно на большом экране индицируются значения скорости и температуры потока. Приборы обладают функцией удержания текущих, максимальных и минимальных значений за время измерения, а также усреднения по времени и измерительным точкам.

Т

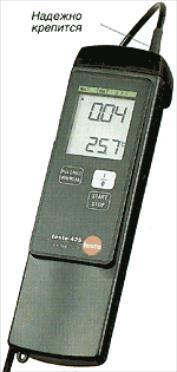

ESTO 425 - термоанемометр с подключаемым зондом для измерения скорости воздуха в помещениях и труднодоступных местах, например, в вентиляционных каналах.

• Оптимальное измерение скорости воздуха, благодаря функции усреднения

• Параллельное измерение скорости и температуры

Testo 425

Часть №1

Исследование параметров микроклимата в производственном помещении

Порядок выполнения работы

1. Ознакомиться с экспериментальной установкой, приборами.

V

9. Автотрансформатор

Схема экспериментальной установки

2. Получить индивидуальное задание для определения параметров микроклимата. Используя СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» определить нормативные параметры микроклимата для заданных условий труда (табл. 1,2). Заполнить табл.1.

Таблица 1

Заданные условия труда			Вид пара метров микро климата	Атмо сферное давление, мм. рт.ст., Па	t наруж ного воз духа, °С	Нормативные параметры (СанПиН 2.2.4.548-96)
Характе ристика отдельных категорий работ	Категория работ по уровню энергозатрат, Вт	Период года				темпе ратура, °С	относи тельная влажность, %	скорость движения воздуха, м/с
1	2	3	4	5	6	7	8	9

3. Включить установку. Снять показания с приборов: барометра, психрометра, чашечного (крыльчатого) анемометра. Выключить установку.

4. Относительную влажность воздуха определить по психрометрическому графику или психрометрической таблице (см. приложение).

5. Полученные данные свести в табл. 2-4.

Таблица 2

Показания по психрометру		Относительная влажность воздуха, %
температура сухого термометра, °С	температура влажного термометра, °С
1	2	3

Таблица 3

Скорость движения воздуха, м/с
Время опыта τ , с	Показания анемометра
	начальное показание п1	конечное показание п2	число делений в секунду, (п1-п2)/τ	скорость по графику, м/с
1	2	3	4	5

Таблица 4

Показания по прибору ТАМ-1
температура, °С	скорость движения воздуха, м/с
1	2

3. Сравнить экспериментальные данные с нормативными значениями СанПиН 2.2.4.548-96. Сделать вывод о соответствии/несоответствии заданных параметров микроклимата нормативным. Дать предложения по приведению значений полученных параметров микроклимата к нормативным.

Часть №2

Исследование параметров микроклимата на различных рабочих местах

Порядок выполнения работы:

1. Ознакомится с портативными приборами для измерения параметров микроклимата: Testo-625, Testo – 415 (425).

2. Получить индивидуальное задание для определения параметров микроклимата на различных рабочих местах (лаборант, оператор ПК и т.д.). Заполнить табл.5.

Таблица 5

Заданные условия труда			Наимено- вание рабочего места	Наимено- вание помещения	Вид пара метров микро климата	Нормативные параметры (СанПиН 2.2.4.548-96)
Характе ристика отдельных категорий работ	Категория работ по уровню энергозатрат, Вт	Период года				темпе ратура, °С	относи тельная влажность, %	скорость движения воздуха, м/с
1	2	3	4	5	6	7	8	9

3. Снять показания с приборов. Полученные данные свести в табл. 6.

Таблица 6

Наименование рабочего места	Показания прибора TESTO 625		Показания прибора TESTO 415 (425)
	температура, °С	относительная влажность, %	температура, °С	скорость движения воздуха, м/с
1	2	3	4	5

4. Сравнить экспериментальные данные с нормативными значениями СанПиН 2.2.4.548-96. Сделать вывод о соответствии/несоответствии заданных параметров микроклимата нормативным. Дать предложения по приведению значений полученных параметров микроклимата к нормативным.

Контрольные вопросы:

1. Какими параметрами характеризуется микроклимат производственной среды?

2. Что такое оптимальные и допустимые микроклиматические параметры?

3. От чего зависят нормативные параметры микроклимата?

4. Перечислите приборы контроля микроклимата.

5. Какой принцип лежит в основе измерения относительной влажности воздуха с помощью психрометра?

6. Что называется абсолютной и относительной влажностью?

7. Как влияют неблагоприятные микроклиматические условия на организм человека?

8. Какие меры необходимо предпринять для избежания и профилактики неблагоприятного воздействия микроклимата на человека?

Рекомендуемая литература:

1. СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений»

2. Руководство P 2.2.2006 – 05. «Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда., научиться пользоваться приборами для определения параметров микроклимата»

3. МУК 4.3.1896–04. Оценка теплового состояния человека с целью обоснования гигиенических требований к микроклимату рабочих мест и мерам профилактики охлаждения и нагревания.

4. MP № 5172–90. Профилактика перегревания работающих в условиях нагревающего микроклимата

5. «Безопасность жизнедеятельности», под ред. Белова С.В., М., 1999, изд. «Высшая школа»

6. Никитин В.С., Бурашников Ю.М. «Охрана труда на предприятиях пищевой промышленности». М., 1991, изд. «Агропромиздат»
