Упражнение 3. Табурет
В данном упражнении рассмотрим, как создать модель табурета.
1. В окне проекции Тор (Вид сверху) создайте примитив ChamferCyl (Цилиндр с фаской), который относится к улучшенным примитивам (Extended Primitives), с такими значениями параметров: Radius (Радиус) = 25 см, Height (Высота) = 4 см, Fillet (Фаска) = 2 см, Fillet Segs (Количество сегментов) = 5, Sides (Количество сторон) = 45. Укажите следующие координаты: Х = 0; Y = 0; Z = 60 см. Назовите объект Сиденье.
2. Теперь построим ножки. В окне проекции Тор (Вид сверху) создайте примитив ChamferCyl (Цилиндр с фаской) с такими значениями параметров: 3 x 63 x 1 см.
3. При помощи инструмента Select and Rotate (Выделить и вращать) и окна ввода значений трансформации поверните объект по оси Y на –10. Задайте следующие координаты: Х = 25; Y = 0; Z = 0 см. Назовите объект Ножка.
4. У табурета должно быть четыре ножки, расположенные по диаметру сиденья. Создадим остальные ножки, используя массив. Чтобы можно было создать массив по диаметру сиденья, нужно сместить опорную точку ножки в центр сиденья. Для этого выделите ножку, перейдите на вкладку Hierarchy (Иерархия)
командной панели и нажмите кнопку Affect Pivot Only (Только опорная точка). Выполните команду меню Tools → Align (Инструменты → Выравнивание) и укажите на сидение. В появившемся диалоговом окне установите флажки X Position (Положение по X), Y Position (Положение по Y), Z Position (Положение по Z) в области Align Position (Положение выравнивания). Переключатель Current Object (Текущий объект) установите в положение Pivot Point (Опорная точка), а переключатель Target Object (Целевой объект) – в положение Center (Центр). Нажмите кнопки Apply (Применить) и OK. На вкладке Hierarchy (Иерархия) командной панели отожмите кнопку Affect Pivot Only (Только опорная точка).
5. Не снимая выделения с ножки, активизируйте окно проекции Тор (Вид сверху) (это можно сделать, щелкнув в окне проекции правой кнопкой мыши) и выполните команду меню Tools → Array (Инструменты → Массив). В появившемся окне щелкните на кнопке > справа от надписи Rotate (Вращение). Затем в группе Totals (Общее) в строке Rotate (Вращение) задайте значение 360 счетчику Z. В области Array Dimensions (Размеры массива) введите в счетчик Count (Количество) значение 4 и нажмите OK.
6. Выделите все построенные объекты и сгруппируйте их, выполнив команду Group → Group (Группировка → Группировать). Назовите группу Табурет. При помощи инструмента Select and Rotate (Выделить и вращать) и окна ввода значений трансформации поверните объект по оси Z на 45°.
7. Осталось сделать перемычки. Для этого в окне Тор (Вид сверху) создайте примитив ChamferCyl (Цилиндр с фаской) с параметрами: 1 x 30 x 1 см. С помощью инструмента Select and Rotate (Выделить и вращать) и окна ввода значений трансформации поверните объект по оси Y на 90°. Укажите такие координаты: Х = –12; Y = –12; Z = 50 см.
8. Создадим массив, но перед этим сместим опорную точку объекта в центр табурета. Для этого выделите перемычку, перейдите на вкладку Hierarchy (Иерархия) командной панели и нажмите кнопку Affect Pivot Only (Только опорная точка). Выполните команду меню Tools → Align (Инструменты → Выравнивание) и укажите на табурет. В появившемся диалоговом окне установите флажки X Position (Положение по X), Y Position (Положение по Y), Z Position (Положение по Z) в области Align Position (Положение выравнивания). Переключатель Current Object (Текущий объект) установите в положение Pivot Point (Опорная точка), а переключатель Target Object (Целевой объект) – в положение Center (Центр). Щелкните на кнопках Apply (Применить) и OK. Отожмите кнопку Affect Pivot Only (Только опорная точка).
9. Не снимая выделения с перемычки, активизируйте окно проекции Тор (Вид сверху) и выполните команду меню Tools → Array (Инструменты → Массив). В появившемся окне в группе Totals (Общее) в строке Rotate (Вращение) задайте значение 360 счетчику Z. В области Array Dimensions (Размеры массива) задайте параметру Count (Количество) значение 4 и нажмите OK.
10. С помощью команды меню Group → Attach (Сгруппировать → Присоединить) присоедините перемычки к группе Табурет (рис. 2.20).

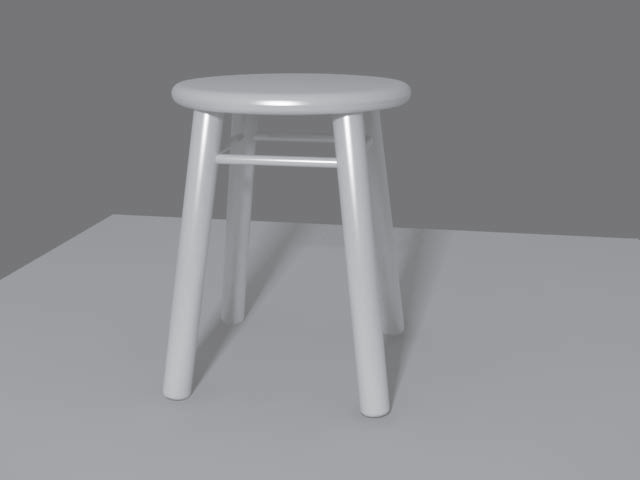

Рис. 2.20. Модель табурета
Сохраните файл с названием Табурет.
