2.1.2.Упражнение 2. Просмотр и изменение технического места

Для просмотра технических мест без изменения данных в системе предусмотрены две отдельные транзакции:

• Просмотр структурного представления (транзакция IH01)

• Просмотр (транзакция IL03)

Просмотр структурного представления технического места

Чтобы просмотреть структурное представление технического места, в меню SAP выберите: Логистика  Техническое обслуживание и ремонт оборудования  Управление техническими объектами  Техническое Место  Структурное представление (код транзакции IH01).

В поле «Техническое место» введите значение: T*##. После этого нажмите . В результате будет получен структурный список (Рис. 2.24), из которого можно двойным щелчком выбрать необходимый элемент.

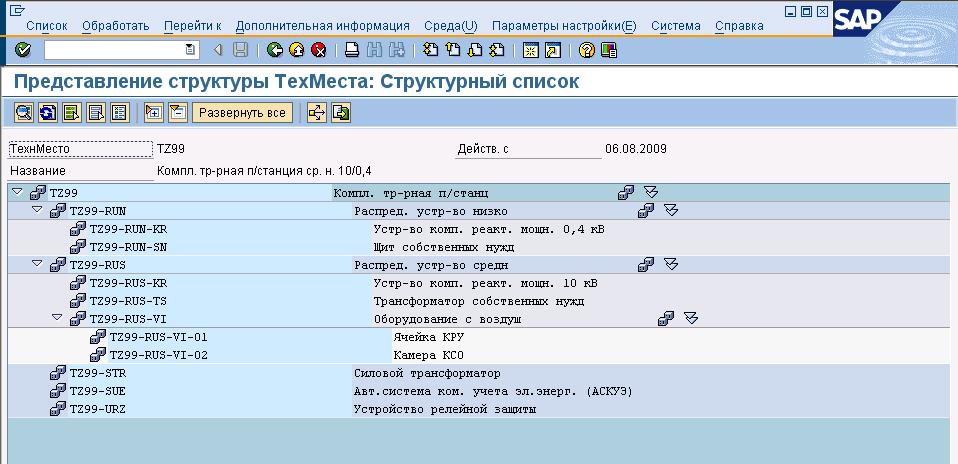

Рис. 2.24. Структурное представление технического места

Возможен вывод структурного представления технического места в графическом виде. Для этого в первом экране транзакции Структурное представление (IH01) необходимо поставить галочку в поле «Графика» в группе полей «Представление». При этом после нажатия кнопки появится экран, показанный на Рис. 2.25.

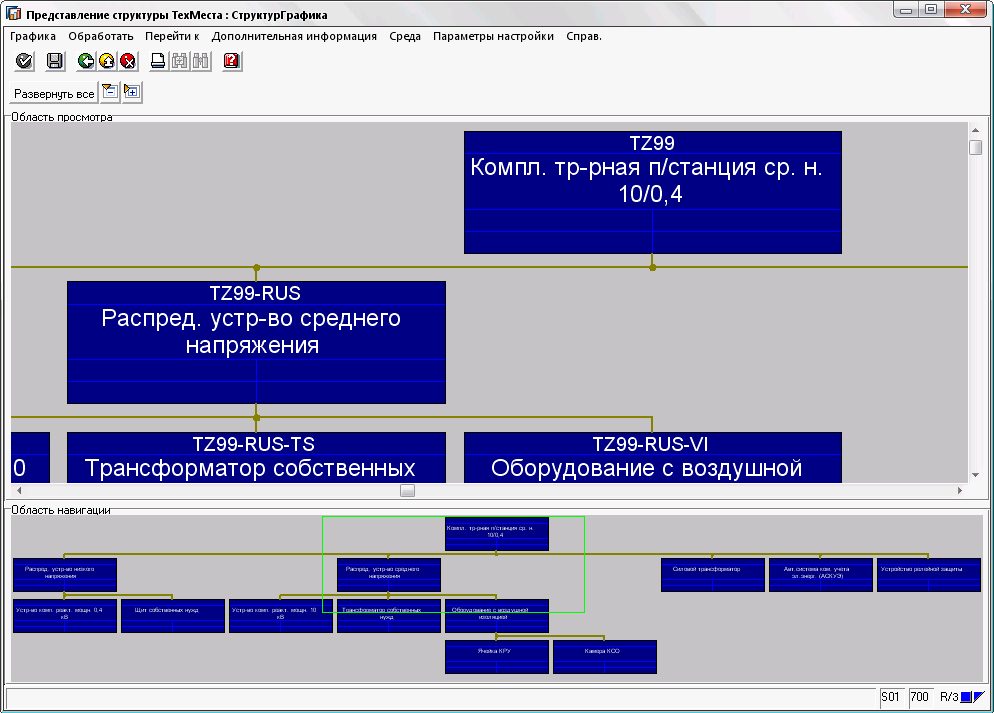

Рис. 2.25. Структурное представление технического места в графическом виде

Внимание !!!!! Почему-то при создании иерархического техместа-подстанции все элементы оказались второго уровня! Это можно исправить. Проверить – еще раз создать техместа!!!!!!

Просмотр технического места

Чтобы просмотреть данные технического места, в меню SAP выберите: Логистика  Техническое обслуживание и ремонт оборудования  Управление техническими объектами  Техническое место  Просмотреть (код транзакции IL03).

При выполнении транзакции просмотра нет возможности изменить данные.

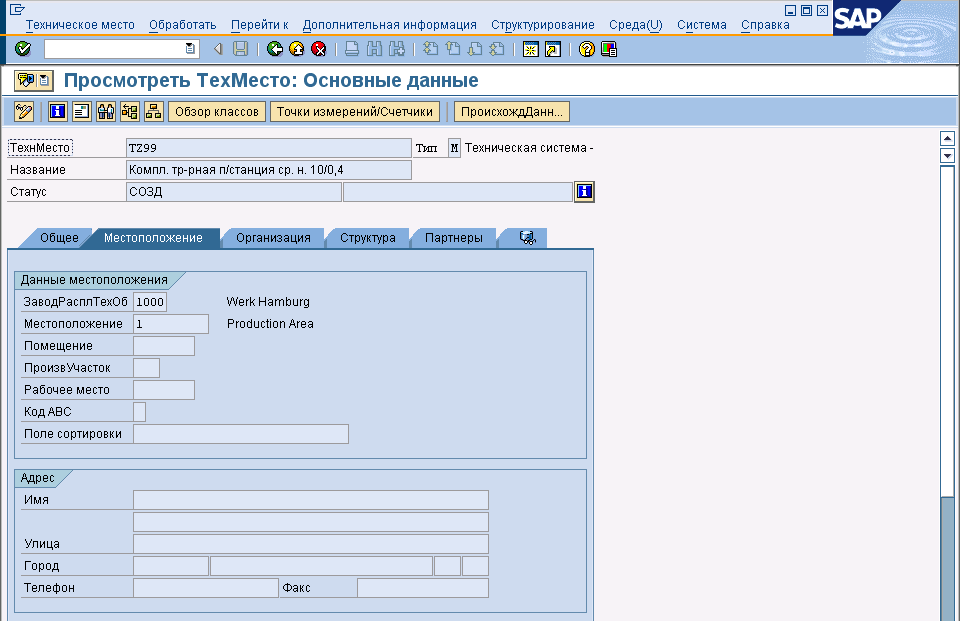

Рис. 2.26. Просмотр технического места

Изменение технического места

Чтобы изменить техническое место, в меню SAP выберите: Логистика  Техническое обслуживание и ремонт оборудования  Управление техническими объектами  Техническое место  Изменить (код транзакции IL02).

В отличие от транзакции просмотра, транзакция изменения техместа позволяет изменять введенные раннее данные.

Есть два варианта изменения рабочего места:

• Изменить с помощью транзакции IL02

• В режиме просмотра переключиться в режим изменения нажатием кнопки (Рис. 2.27)

Рис. 2.27. Переключение в режим изменения

Удобно с помощью структурного представления (транзакция IH01) найти и просмотреть технические места, затем переключиться в режим изменения, чтобы настроить дополнительные характеристики техмест.

После проведения соответствующих изменений необходимо, как и при создании техмест, сохранить результат – нажатием кнопки .

2.2.Оборудование

Отдельные объекты, которые могут быть частью больших технических структур или независимыми компонентами и для которых должна вестись отдельная история ТОРО, отображаются с использованием единиц оборудования.

2.2.1.Концепция управления оборудованием

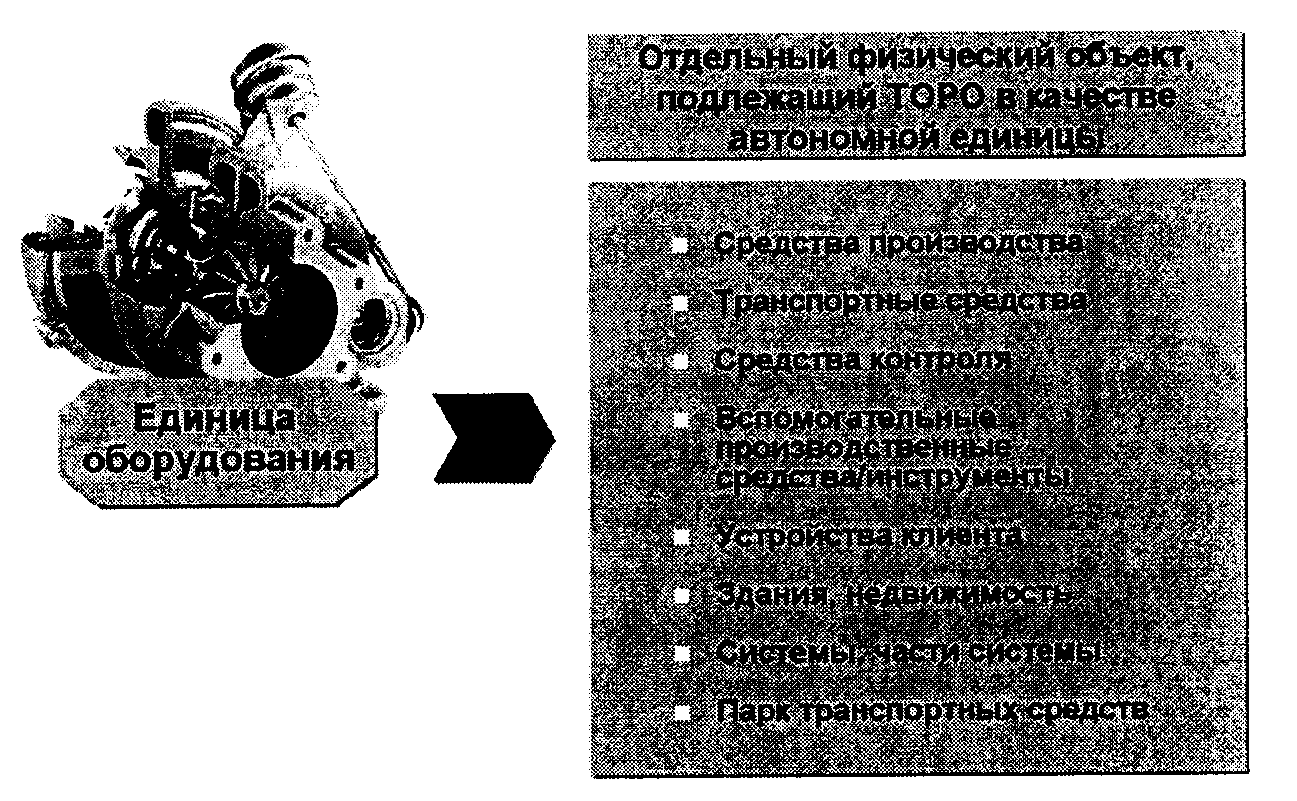

Рис. 2.28.Рисунок 43: Оборудование

Единица оборудования является отдельным физическим объектом, который подлежит ТОРО в качестве самостоятельной единицы. Как правило, единицы оборудования представляют собой отдельные объекты (например, насосы, двигатели, транспортные средства и т.д.), для которых должны выполняться и регистрироваться мероприятия ТОРО.

Единицы оборудования могут быть установлены на технических местах.

Возможно установление связи между единицей оборудования и материалом (в том случае, если в управлении материальными потоками для объекта осуществляется управление запасами).

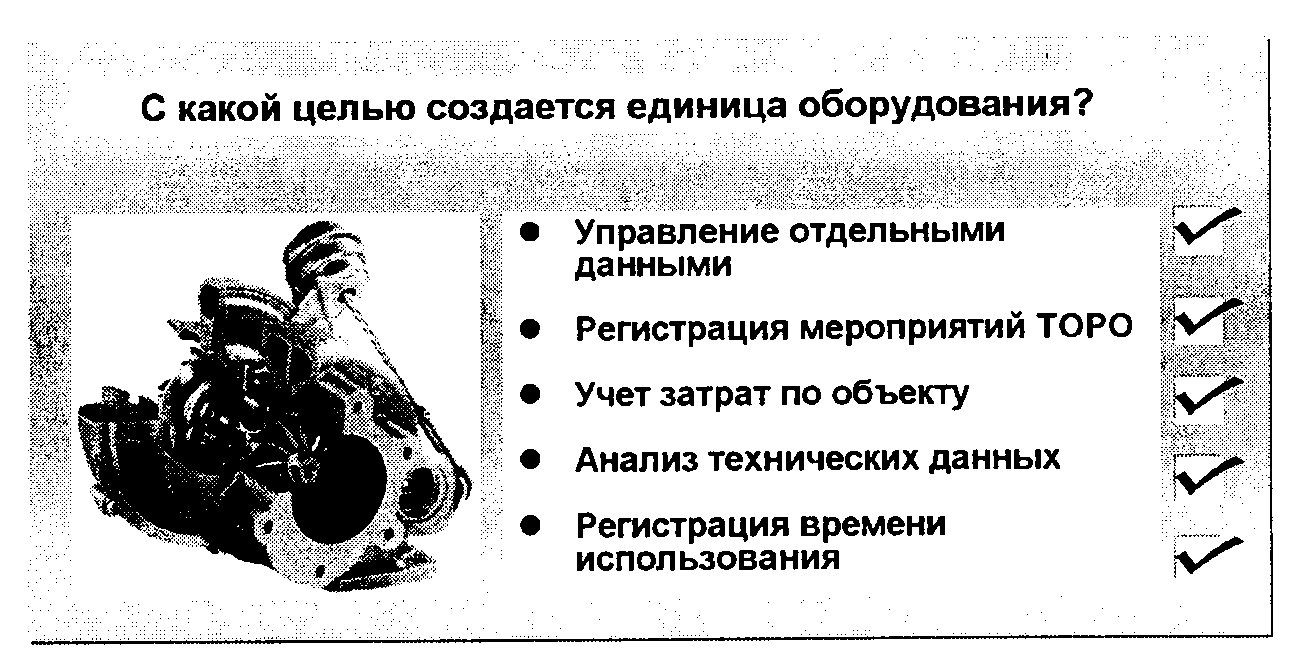

Рис. 2.29.Рисунок 44: Критерии для создания основной записи единицы оборудования

Основная запись единицы оборудования для технического объекта всегда создается в следующих случаях:

• для управления объектом требуются отдельные данные;

• для объекта должны регистрироваться мероприятия ТОРО, обусловленного неисправностью, планового или предупредительного ТОРО;

• технические данные к этому объекту должны накапливаться и оцениваться в течение длительного периода времени;

• для данного объекта требуется отслеживание затрат на мероприятия ТОРО;

• требуется регистрировать время использования данного объекта на технических местах.

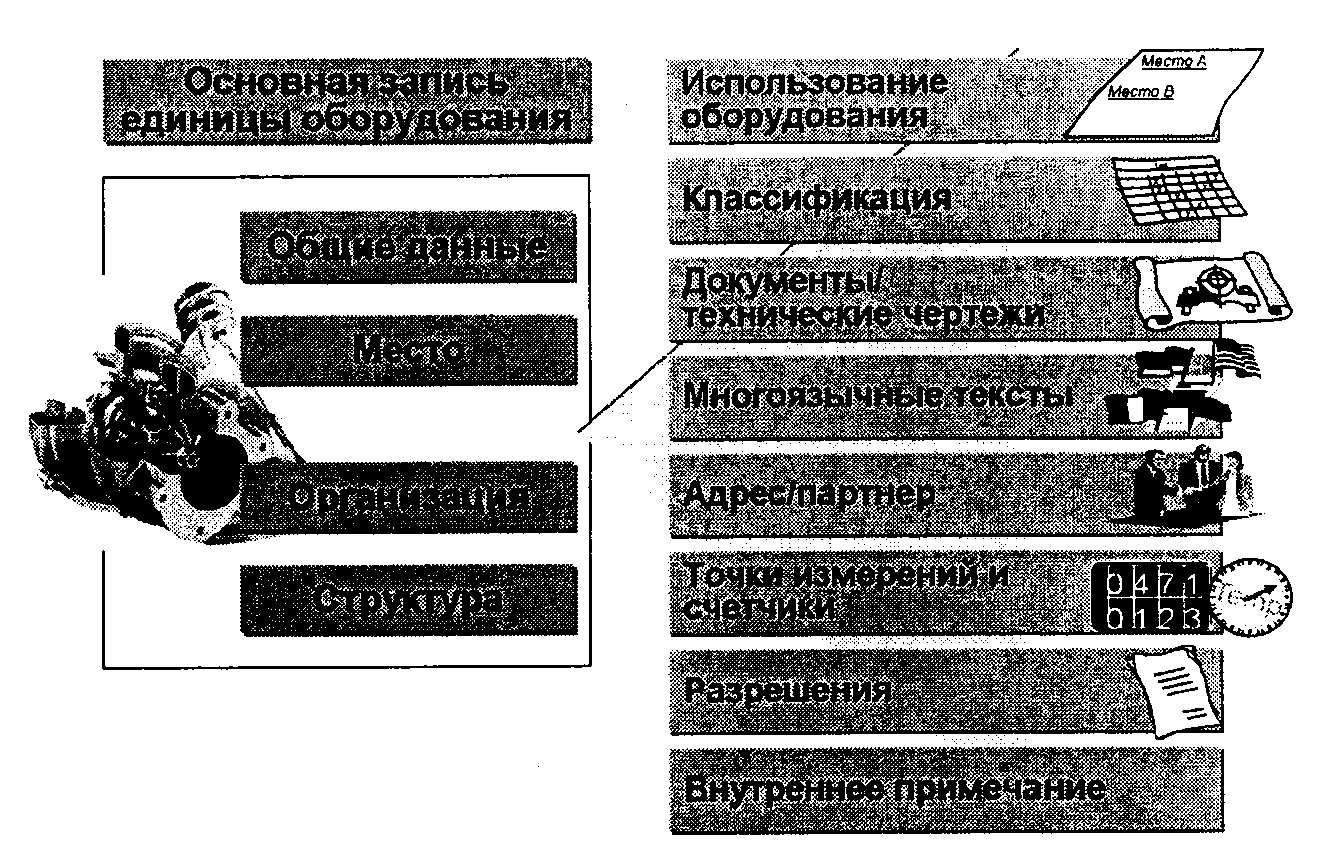

Рис. 2.30.Рисунок 45: Основная запись единицы оборудования

В стандартной системе в основной записи единицы оборудования используются следующие ракурсы:

• общие данные: класс, вид объекта, ссылочные данные, данные изготовителя и пр.;

• место: данные места расположения объекта, адрес;

• организация: контировка (например, балансовая единица, место возникновения затрат), сферы ответственности (например, завод, планирующий техобслуживание и ремонт оборудования);

• структура: например, индикатор структуры, вышестоящее техническое место, оборудование.

В основной записи единицы оборудования имеется возможность активации в виде закладок дополнительных данных или связей, а также вызова этих элементов при помощи экранных кнопок (см. рисунок).

При помощи зависящих от времени данных может осуществляться динамический контроль единицы оборудования, т.е. контроль за определенный период времени. При наличии соответствующей настройки в случае некоторых изменений в основной записи автоматически создается новый сегмент времени. Сегмент времени используется для описания периодов использования единицы оборудования.
