2.1.1.Упражнение 1. Создание многоуровневого технического места

Мы будем создавать многоуровневое техническое место для комплектной трансформаторной подстанции среднего напряжения, структурная схема которой представлена на Рис. 2.13.

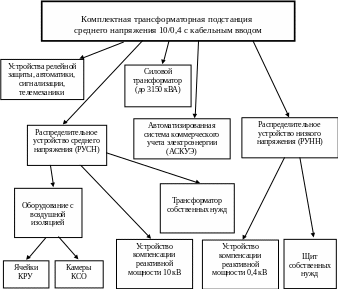

Рис. 2.13. Структурная схема комплектной трансформаторной подстанции

среднего напряжения 10/0,4 c кабельным вводом

Переделать рис!!! Чтобы было понятнее какой уровень

Для этого в меню SAP выбираем: Логистика  Техническое обслуживание и ремонт оборудования  Управление техническими объектами  Техническое Место  Создать (код транзакции IL01).

После вызова соответствующей транзакции появится экран, показанный на Рис. 2.14.

В поле «ТехнМесто» необходимо задать имя Вашего нового технического места (в соотвествии с маской редактирования, показанной под полем «ТехнМесто»). Маска редактирования может быть изменена путем изменения индикатора структуры технического места. Для того чтобы сделать это, надо поместить курсов в поле «Инд. Структуры», после чего нажать клавишу F4 или щелкнуть кнопку справа от поля. После этого в появившемся списке нужно выбрать необходимый индикатор структуры (см. Рис. 2.15). Аналогично можно изменить тип технического места (поле «Тип ТехМеста»).

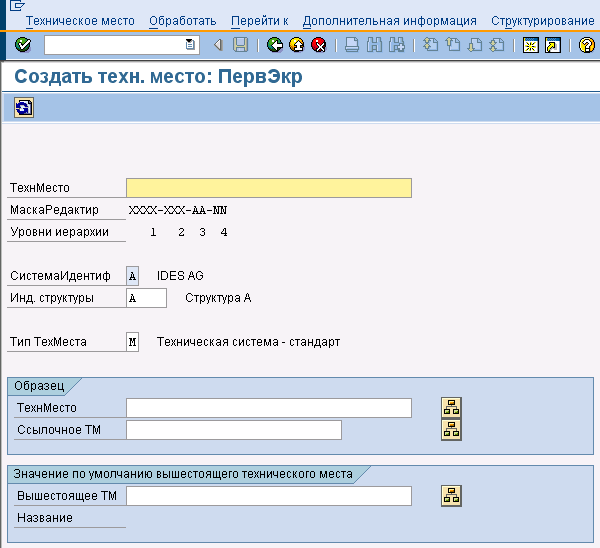

Рис. 2.14. Первый экран транзакции «Создать техническое место»

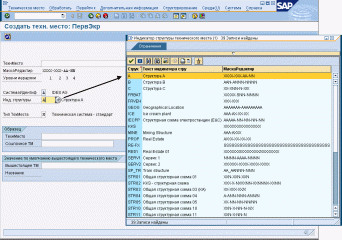

Рис. 2.15. Изменение индикатора структуры технического места

Вначале создаем техническое место самого высокого иерархического уровня – саму трансформаторную подстанцию. Для этого в поле «ТехнМесто» задаем имя Т*##, в поле «Инд. структуры» задаем значение: А – Структура А, в поле «Тип ТехМеста» задаем значение: М – Техническая система-стандарт.

После этого нажмите клавишу «Ввод» или кнопку для создания нового технического места.

ВНИМАНИЕ: Новое техническое место еще не создано, оно создается только после нажатия кнопки «сохранить»: .

Поля в транзакции «Создать техместо» Основные данные и вкладка «Общее»

В основных данных и во вкладке «Общее», как следует из названия, вводится базовая информация о техническом месте (Номер, Имя, Тип). Основные данные отображаются в каждой вкладке.

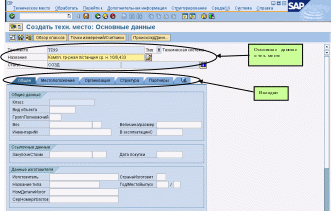

Рис. 2.16. Основные данные технического места и вкладка «Общее»

Таблица 1

Поля ввода в основных данных технического места и на вкладке «Общее»

Поле	Описание
Техническое место	Имя технического места
Название	Название технического места (произвольный текст не более 40 символов)
Тип	Тип технического места
Статус	Статус технического места
Класс	Класс, к которому принадлежит техническое место. Здесь могут быть указаны дополнительные характеристики класса (в настоящее время не используемые)
Вид объекта	Вид объекта в соответсвии с его назначением
ГруппПолномочий	Группа полномочий на технический объект Заполняя это поле, Вы назначаете основную запись этого объекта группе, к которой имеют доступ (для обработки данных) только некоторые пользователи. Пользователи, которые имеют разрешение, имеют соответствующий вход в их основной записи пользователя
Вес	Вес (ед. изм.)
Величина / размер	Площадь (м²)
Инвентарн№	Инвентарный номер – номер, под которым технический объект сохраняется в учете технических объектов (Asset Accounting.)
В эксплуатацииС	Дата ввода в эксплуатацию технического объекта Это поле используется системой при расчете среднего времени между отказами – для определения промежутка времени от ввода в эксплуатацию до первой поломки

В поле «Название» введите: Компл. тр-рная п/станция ср. н. 10/0,4.

Перейдите к вкладке «Местоположение».
