2.Технические объекты
В этой главе приводится описание способов отображения относящихся к ТОРО объектов в SAP-системе. При этом особое внимание уделяется критериям выбора. Наряду с описанием идентификационных номеров этих объектов, предоставляется обзор инструментальных средств структурирования технических мест, единиц оборудования, спецификаций и концепций каждого объекта.
2.1.Технические места
На предприятии сначала необходимо принять решение о том, какие производственные установки и сооружения подлежат техническому обслуживанию и должны быть отображены в системе.
Технические места используются для отображения сложных производственных установок, единицы оборудования – для отображения отдельных объектов, а спецификация ТОРО – для отображения запасных частей.
В данном примере за технические структуры несет ответственность инженер по ТОРО.

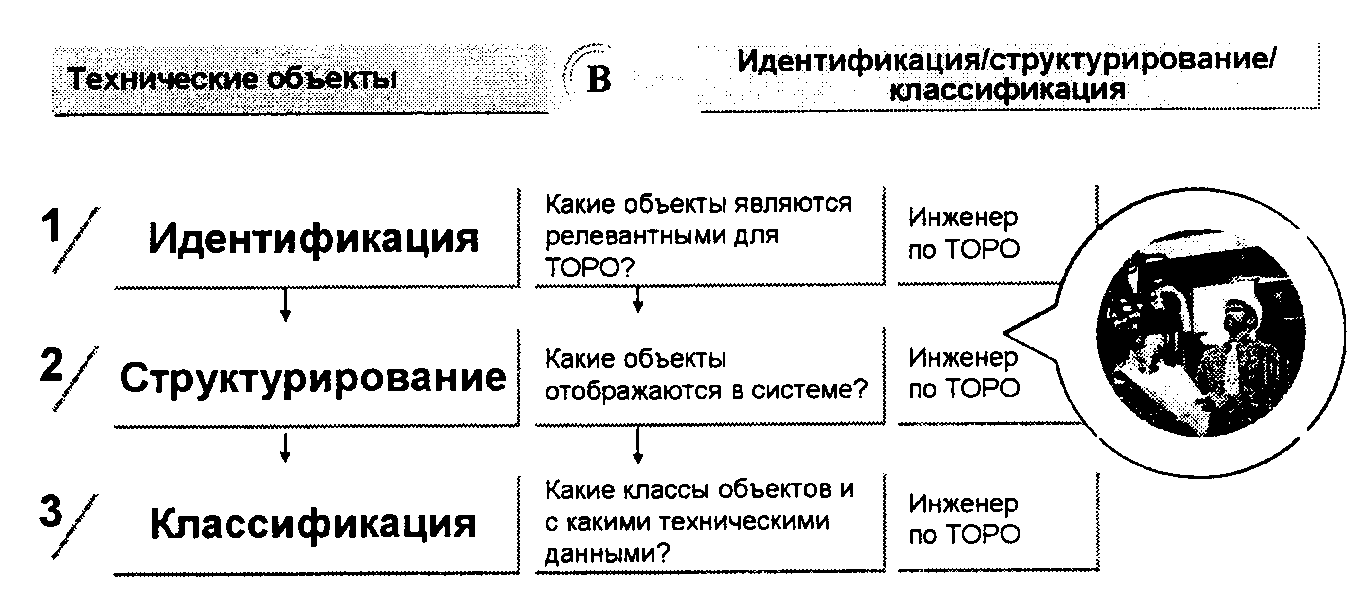

Рис. 2.6Рисунок 35: Технические объекты: обработка
Этап 1: Перед отображением технических объектов в системе необходимо принять решение о том, какие объекты являются релевантными для ТОРО, другими словами, для каких объектов требуется проведение мероприятий ТОРО и какие объекты требуют дополнительного анализа.
Этап 2: На втором этапе производится выбор инструментария для структурирования каждого объекта (техническое место, единица оборудования, монтажный узел, материал) и создание структуры.
Этап 3: На третьем этапе создаются признаки (технические признаки, например, выходная мощность) и классы (например, класс насосов). Все технические признаки становятся доступными для объекта после присвоения технического объекта (например, единицы оборудования) определенному классу.
Рис. 2.7Рисунок 36: Техническое место
Технические места представляют собой иерархически организованные структуры, отображающие производственную установку, сооружение или внутренний компонент.
Технические места могут быть подразделены по пространственным (например, сооружение 1, сооружение 2), техническим (например, пресс, станина пресса, гидравлика пресса) или по функциональным, т.е. ориентированным на процесс критериям (например, полимеризация, конденсация).
Целью создания технического места является структурирование производственной установки или сооружения на блоки, релевантные для ТОРО.

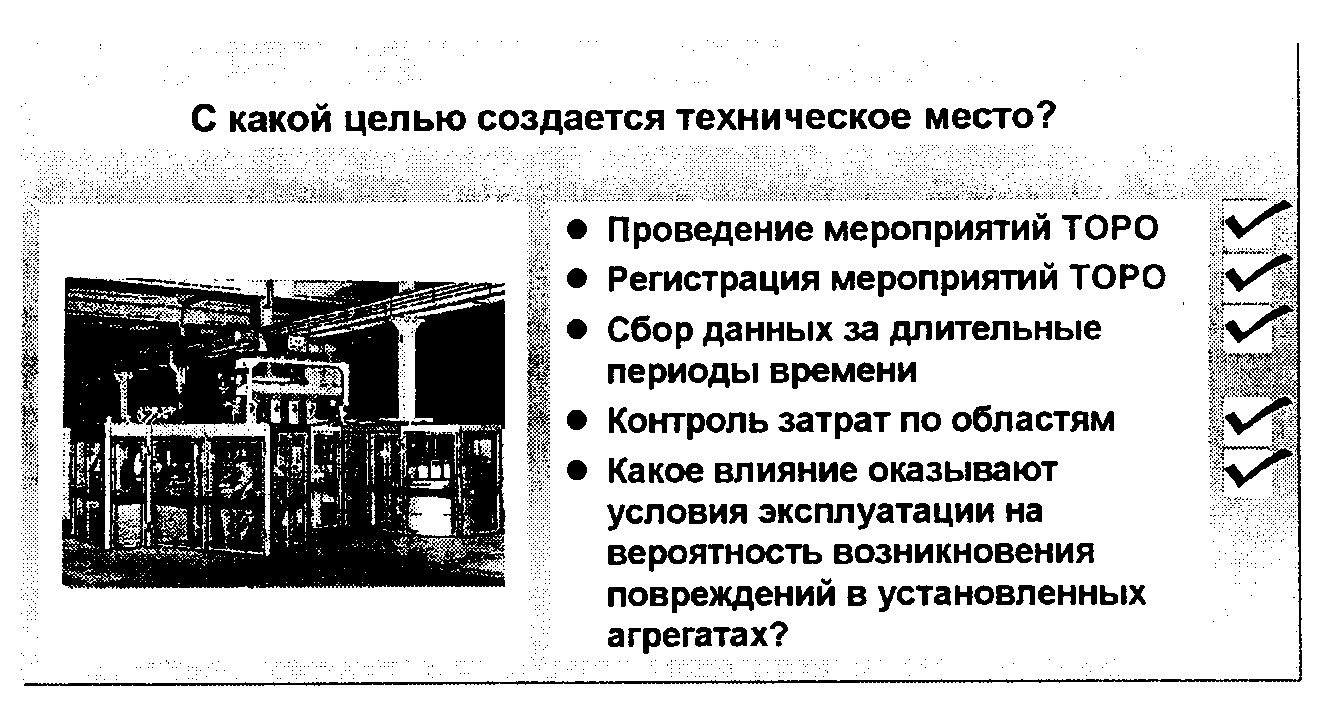

Рис. 2.8Рисунок 37: Критерии для определения технических мест
Производственные установки должны структурироваться с помощью технических мест в следующих случаях:
на предприятии необходимо отобразить структуры производственных установок в соответствии с функциональными критериями;
мероприятия ТОРО должны быть выполнены в отношении определенных компонентов производственной установки, и данная работа должна быть зарегистрирована;
для отдельных компонентов производственной установки требуется обеспечить хранение и анализ технических данных на длительный период времени;
для отдельных компонентов производственной установки необходимо обеспечить контроль затрат на мероприятия ТОРО;
требуется провести анализ влияния условий эксплуатации на вероятность возникновения повреждений смонтированных единиц оборудования.

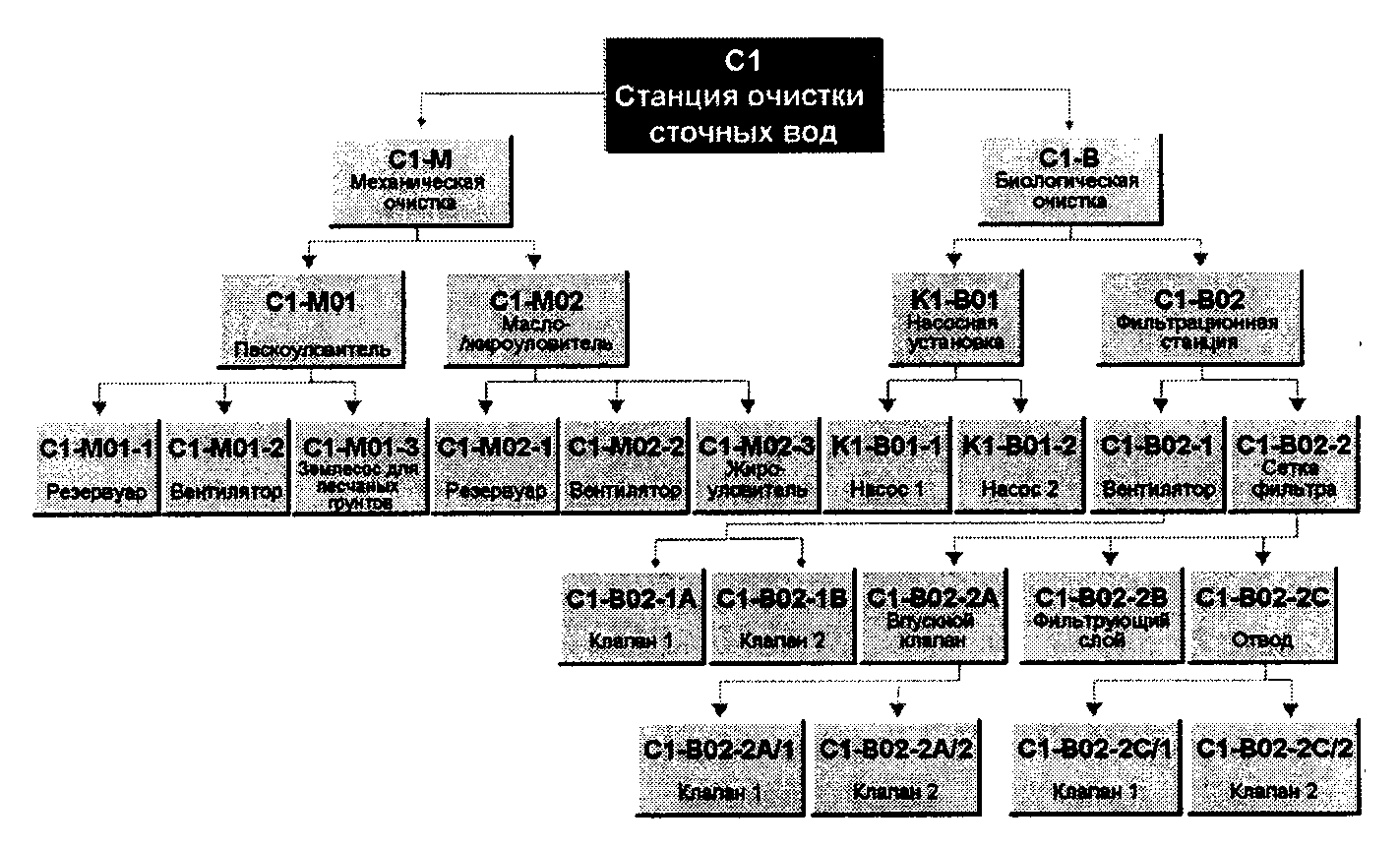

Рис. 2.9Рисунок 38: Пример структуры технического места

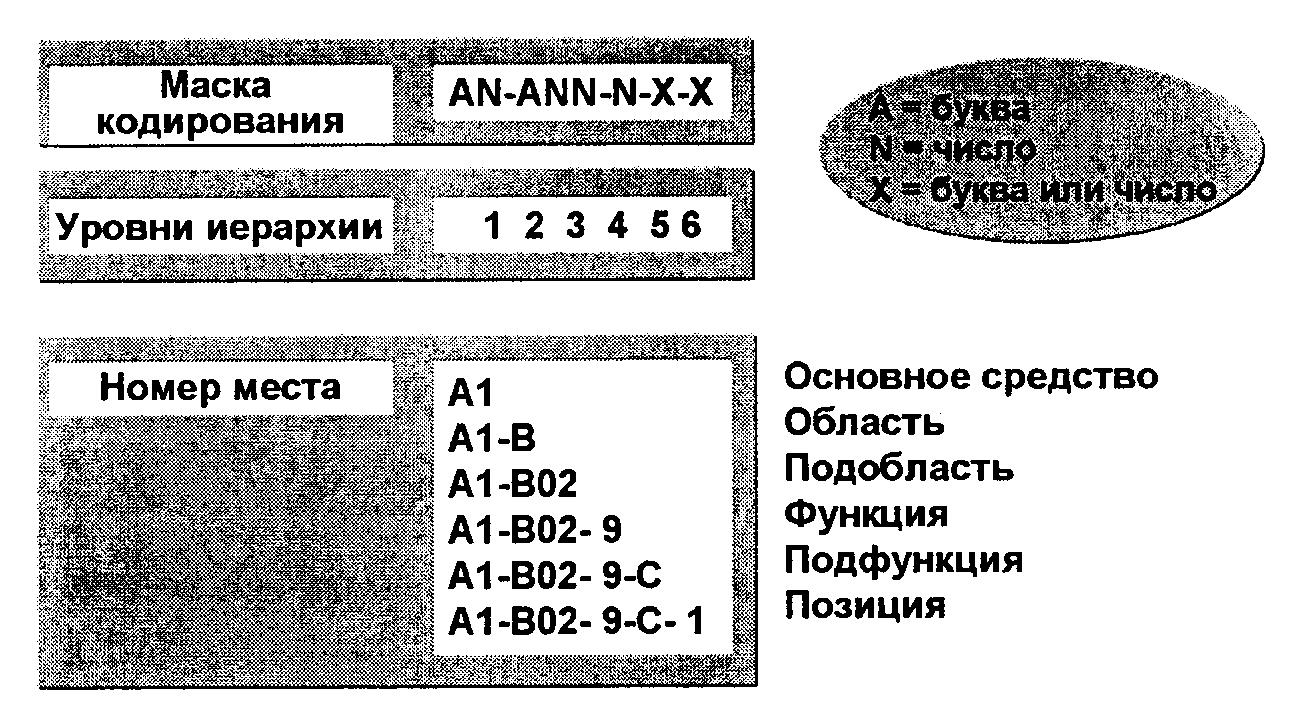

Рис. 2.10Рисунок 39: Индикатор структуры
Идентификационный номер технического места формируется при помощи индикатора структуры. Индикатор структуры содержит два поля ввода:
Шаблон кодирования
Уровни иерархии
Шаблон кодирования используется для управления символами, которые могут быть использованы в целях идентификации (буквы, числа или и то, и другое), а также тем, как эти символы группируются или разделяются.
Уровни иерархии используются для определения того, каким символом заканчивается уровень, и количества уровней иерархии, которые может содержать структура.
Шаблон кодирования подразделен на несколько уровней. Каждый уровень может иметь различное количество символов. Уровни могут примыкать друг к другу или иметь между собой разделители.
Если на месте символа установлен значок X, то можно использовать либо цифровой, либо буквенно-цифровой символ. Другие варианты представления символов: А (буквенно-цифровые) или N (цифровые). Максимально возможное количество символов равно 40. Шаблон кодирования также указывает на то, какие разделители являются допустимыми. Номер каждого уровня выводится на экран в строке Уровень иерархии всегда ниже последнего символа уровня.
Идентификационный номер технического места может состоять максимум из 40 символов (= максимальная длина шаблона кодирования).

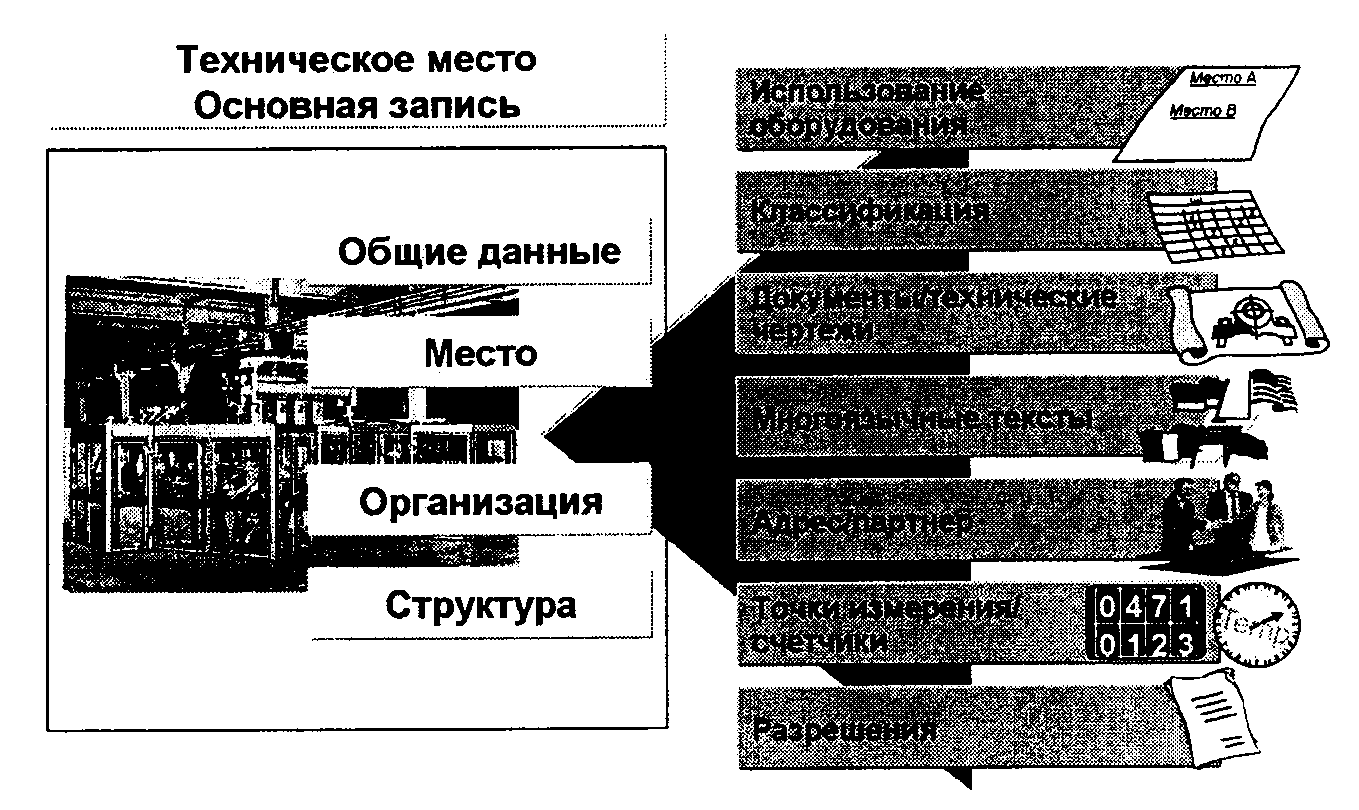

Рис. 2.11Рисунок 40: Основная запись технического места
В основной записи технического места представлены следующие ракурсы:
общие данные: класс, вид объекта, ссылочные данные, данные изготовителя и пр.;
место: данные места расположения объекта, адрес;
организация: контировка (например, балансовая единица, место возникновения затрат), сферы ответственности (например, завод, планирующий техобслуживание и ремонт оборудования);
структура: например, индикатор структуры, вышестоящее техническое место, оборудование.
В основной записи технического места имеется возможность активации в виде закладок дополнительных данных или связей, а также вызова этих элементов при помощи экранных кнопок (см. рисунок).

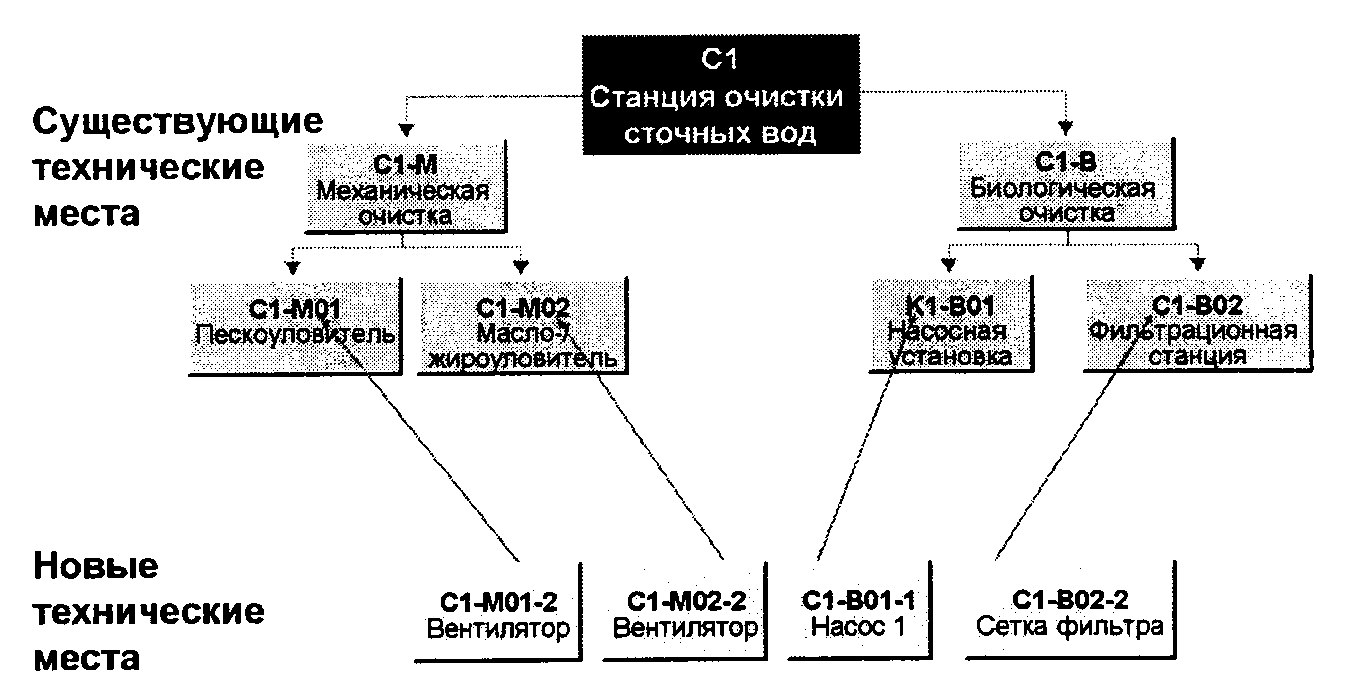

Рис. 2.12Рисунок 41: Автоматическое присвоение после создания
Структура технического места основывается на индикаторе структуры.
При создании нового технического места (например, С1-М01-2) системой осуществляется проверка наличия иерархии с индикатором структуры и соответствие нового определения существующей иерархии.
При наличии требуемых условий созданное техническое место включается в существующую структуру.
