Лабораторная работа №3 «Создание интерфейса оператора и конфигурация сетевого обмена»
Часть 1 «Обмен данным с другим компьютером в сети»
Цель: научиться работать с другими компьютерами в сети – осуществлять приём и передачу информации для работы как с устройствами своей системы, так и устройствами другой системы в сети.
Введение
Для осуществления передачи/приема данных по сети нужно с системного окна программы перейти в окно подключений, по кнопке Сеть/УСО.
Данные можно пересылать по разным протоколам, на разные адреса. Подробнее о разных типах соединений читайте в руководстве пользователя MW Bridge.
Ниже приведен пример приема отправляемых данных (данные, получаемые с устройства, отправляются через сеть на тот же компьютер).
Для отправления данных в сеть в окне «Подключения» во вкладке «Исходящие» нажатием на кнопку «Добавить» вызвать окно добавления нового соединения (смотри рисунок 22):

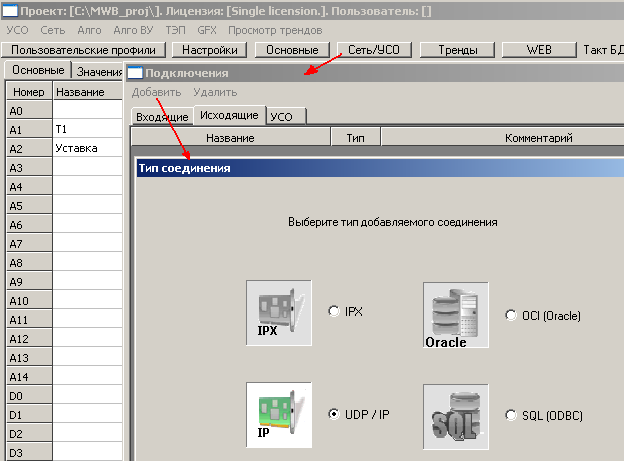

Рисунок 22 – Пример создания нового сетевого соединения
После выбора типа соединения нажать кнопку «Далее» в появившемся окне ввести номер порта, после этого во вкладке «Исходящие» появится новое соединение (смотри рисунок 23).

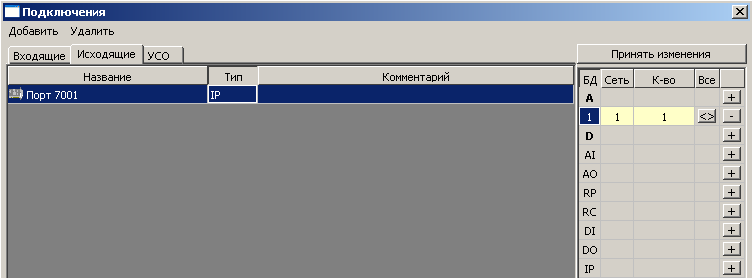

Рисунок 23 – Внешний вид вкладки «Подключения»
При выделении соединения (кликом по нему ЛКМ) в правой части окна появится таблица выбора данных для отправки через сеть. В этой таблице следует выбрать данные для отправки в сеть, например аналоговое значение по номеру 1, для этого нажатием на «+» в конце строки аналоговых значений добавить пустую строку, в которой указать номер значения в БД, например, первый, как на рисунке. После этого кликнуть ЛКМ по кнопке «Принять изменения».
Теперь первое аналоговое значение из БД посылается в сеть, осуществим его прием, для этого перейти в окне подключений на вкладку «Входящие». На этой вкладке добавить такое же соединения с таким же номером порта (смотри рисунок 24).

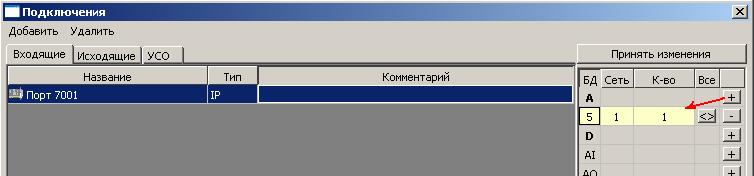

Рисунок 24 – Пример настройки соединения на прием
Появившееся соединение выделить, в таблице справа теперь следует выбрать то значение БД куда будет приходить получаемое по сети значение, например в пятую ячейку аналоговых значений. Если закрыть окно подключений, сохранив изменения, БД будет выглядеть следующим образом (смотри рисунок 25):
Рисунок 25 – Внешний вид окна с принимаемыми данными в БД MWBridge
Параметр А5 принял значение параметра А1, источником этого значения указано то соединение, которое было создано в окне подключений, вручную можно задать его имя и описание.
Обратите внимание на фильтр базы по столбцам:
Рисунок 26 – Внешний вид фильтра базы
Процесс приема и передачи по сети подтверждается подсвечиванием соответствующих команд зеленым.

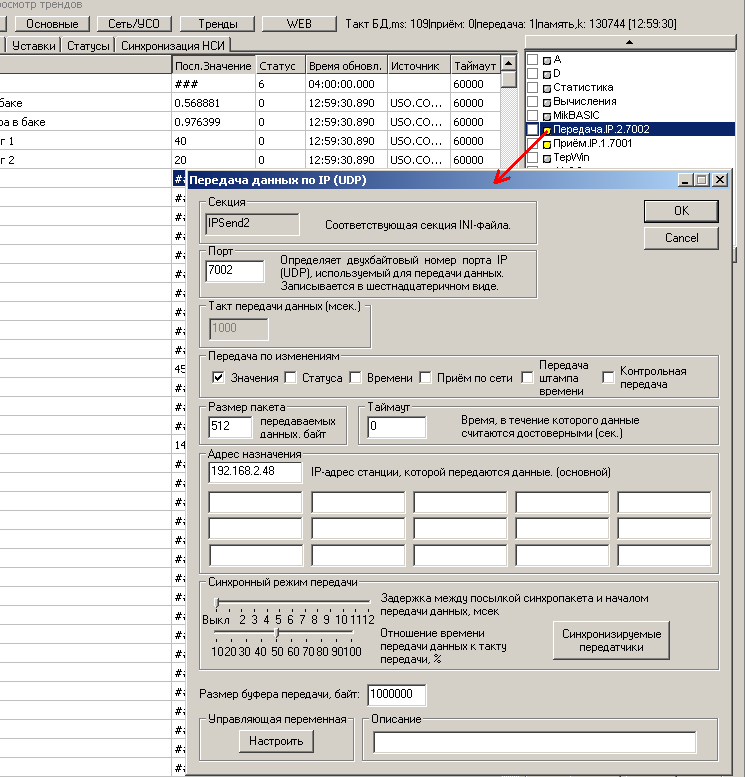

Рисунок 27 – Окно настроек данных, передаваемых по сети
Ход работы
В окне «Сеть/УСО» выбрать вкладку «УСО» и в ней осуществить привязку следующих параметров к ячейкам базы (использовать ячейки БД с 1 по 25):
Аналоговые входные сигналы
нормированные значения температуры термопары и термосопротивления;
входное значение термосопротивления;
уставки регуляторов.
Аналоговые исходящие сигналы:
уставки регуляторов;
Дискретные входящие сигналы:
включение регулятора.
Дискретные исходящие сигналы:
включение регулятора.
Создать передачу данных по сети, передать на компьютер соседа свои данные – с 1 по 25 ячейки, как аналоговые, так и дискретные (используйте Порт №1 и сеть 1, если номер вашего компьютера чётный, Порт №2 и сеть 2, если номер вашего компьютера нечётный).
Создать чтение данных из сети, читать данные, получаемые с модуля соседа, записать их в ячейки с 30 по 54, (используйте Порт №2 и сеть 2, если номер вашего компьютера чётный, Порт №1 и сеть 1, если номер вашего компьютера нечётный).
Создать передачу данных по сети, передать на компьютер соседа данные, получаемые с компьютера соседа – с 30 по 54 ячейки, как аналоговые, так и дискретные (используйте Порт №3 и сеть 3, если номер вашего компьютера чётный, Порт №4 и сеть 4, если номер вашего компьютера нечётный).
Создать чтение данных из сети, читать данные, отправленные вами на компьютер соседа, записать их в ячейки с 1 по 25, (используйте Порт №4 и сеть 4, если номер вашего компьютера чётный, Порт №3 и сеть 3, если номер вашего компьютера нечётный).
Перейти на основное окна программы MWBridge, убедиться в правильности работы по сети с компьютером соседа, схема передачи и приёма информации должна быть следующая:
Изменить выбранный параметр на одном компьютере и наблюдать его изменение на другом – включить/выключить регулятор соседа, изменить уставку регулирования.

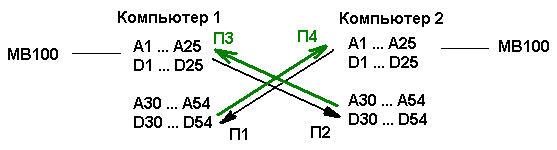

Таким образом, схема передачи данных должна выглядеть, как на рисунке 28.
Рисунок 28 – Схема передачи данных в работе, на рисунке буквой П с номером обозначены порты, которые нужно использовать для обмена
