Ход работы

    1. Проверить состояние стенда в начале лабораторной работы.

Лабораторный стенд включает в себя:

Моноблок MB100

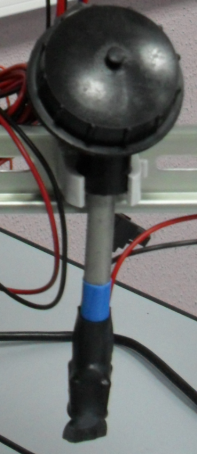

Термопару

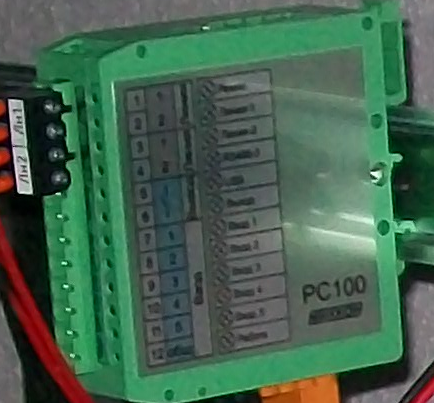

Модуль PC100

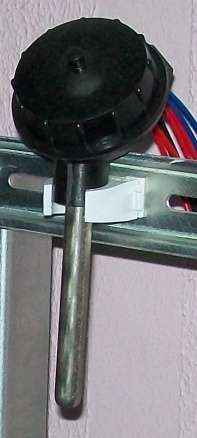

Термосопротивление

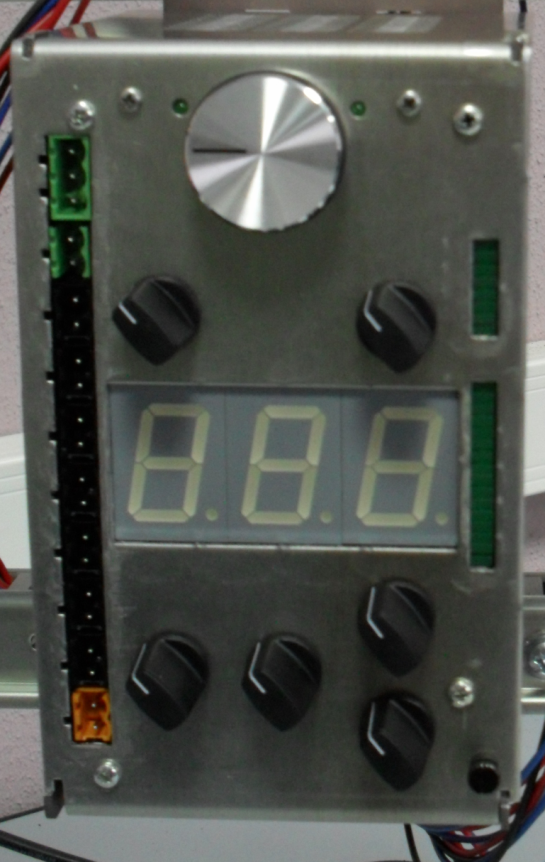

Блок эмуляции объектов управления

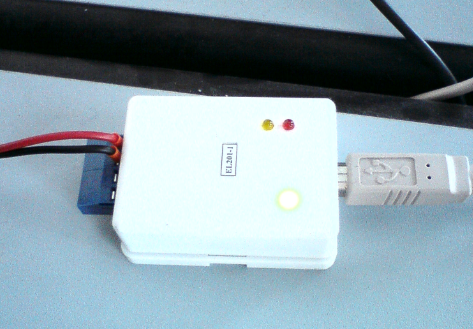

Адаптер МК485 с RS-485 на USB

    • компьютер с установленной на нём ПО ЯРВ MWBridge;

    • соединительные провода:

      • термосопротивление – MB100, подключаемое по 2, 3, 4 проводным схемам ( ТС2, ТС3, ТС4);

      • термопара - MB 100, обычный, либо компенсационный, в металлической обмотке (ТП);

      • питание и нагрев (+24В);

      • подключение PC100 по интерфейсу RS485 (ЛН1);

      • подключение MB100 к PC100 (ЛН3);

      • удлинитель USB-USB.

    1. Осуществить соединение элементов в соответствии со структурой разрабатываемой АСУ ТП:

Внимание! Соблюдайте соответствие цветов клемм на моноблоках и проводах, они должны совпадать, пример – оранжевый провод питания соединяется ТОЛЬКО с оранжевой клеммой моноблока. Исключение – соединение PC и PC100 – ЛН1 к PC100 подключается к зеленой клемме.

  • соединить РС100 с МВ100;

  • соединить РС100 с РС через адаптер МК485;

  • подключить термосопротивление по четырехпроводной схеме.

  • с помощью переключателей, расположенных на верхних панелях моноблоков, выставить адрес и скорость.

Внимательно следить за соблюдением полярности. Аккуратно произвести подключение питания моноблоков.

Рисунок 5 – Внешний вид лабораторного стенда

Форма представления результатов:

Демонстрация собранного комплекса преподавателю.

Контрольные вопросы:

  1. Расскажите о назначении модуля PC100.

  2. К какому модулю осуществляется подключение от термопары и ТС.

  3. Как производится физическая настройка адреса и скорости?

  4. По какому интерфейсу модуль PC100 подключается к компьютеру?

  5. По какому интерфейсу производится соединение PC100 и MB100?

Часть 2 «Программное конфигурирование структуры системы, конфигурирование и настройка бд mwBridge, подключение, настройка и калибровка датчиков температуры»

Цель: приобретение навыков в программном конфигурировании структуры АСУ ТП с использованием ПО ЯРВ MWBridge, навыков по конфигурированию и настройке БД MWBridge; научиться подключать, настраивать и калибровать температурные датчики.

Введение

Программная настройка комплекса включает в себя следующие этапы:

  1. Конфигурирование структуры системы (конфигурирование дерева УСО) с программной настройкой моноблоков и включением устройств в опрос.

  2. Конфигурирование и настройка БД.

  3. Настройка и калибровка температурных датчиков.

Конфигурирование дерева УСО представляет собой программное задание связей и способов взаимодействия между модулями, датчиками и компьютером с помощью средств ПО ЯРВ MWBridge.

Конфигурирование и настройка БД проводится в целях вывода значений, снимаемых с измерительных датчиков, в базу данных ПО MWBridge.

Этап настройки и калибровки температурных датчиков проводится с целью изучения различных схем подключения температурных датчиков, сравнения точности измерения данных.
