  1. Принцип взаємності.

Взаємні провідності

- взаємні провідності

Якщо , то - принцип взаємності

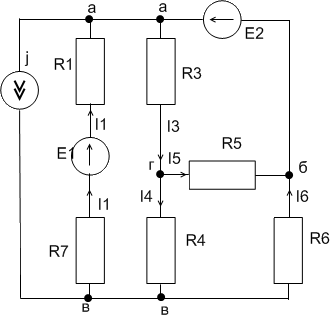

  1. Метод вузлових потенціалів.

  • Приймаємо за нуль потенціал одного із вузлів (заземлюємо його). Цей вузол називається опорним, або залежним.

Примітка! Якщо у вітці між двома вузлами є ЕРС без послідовного резистора то, очевидно, потенціали вузлів відрізняються між собою на величину ЕРС. Прийнявши потенціал одного із цих вузлів за нульовий, одержуємо потенціал другого вузла.

  • Складаємо рівняння за методом вузлових потенціалів. Кількість рівнянь дорівнює кількості незалежних вузлів з невідомими потенціалами.

  • Будь-яким способом розв’язуємо систему рівнянь і визначаємо потенціали вузлів.

  • За законом Ома визначаємо струми у вітках схеми.

в:

г:

Знаходимо невідомі потенціали, знаючи потенціали, знаходимо струм.

- власна провідність вузла вв. Власна провідність вузла дорівнює арифметичній сумі провідностей від віток, які з'єднані у вузлі в.

- взаємна провідність вузлів в і а. взаємна провідність дорівнює сумі провідностей віток, що з’єднують ці вузли.

  1. Теорема про активний двополюсник.

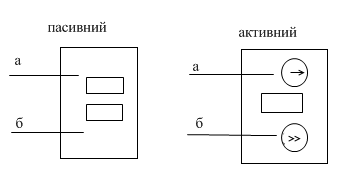

Двополюсник – це частина кола, що розглядається відносно двох точок – полюсів. Пасивний – це там де немає джерел, активний – із джерелами.

Теорема про активний двуполюсник: Будь-який активний двополюсник можна замінити еквівалентним джерелом, ЕРС якого дорівнює напрузі неробочого ходу активного двополюсника, а внутрішній опір дорівнює вхідному еквівалентному опору пасивного двополюсника, який відповідає заданому активному.

  1. Метод еквівалентного генератора.

  • Від’єднуємо вітку, в якій визначається струм.

  • Будь-яким із відомих методів розраховуємо коло, що залишилося і визначаємо напругу між точками а, б, до яких була під’єднана вітка.

  • Видаляємо із кола джерела енергії, замінивши їх внутрішніми опорами, визначаємо вхідний опір відносно точок а, б.

  • Визначаємо струм у вітці за формулою:

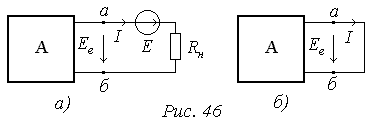

  • Якщо у вітці, струм якої розраховуємо, є джерело ЕРС (Рис. 46, а), то розрахунок ведеться за формулою:

  • Якщо у вітці, струм якої розраховується, відсутні опір і ЕРС (Рис. 46, б) то:

, звідки: .

  1. Потужність в колах постійного та періодичного струмів.

Потужність – робота, виконана за одиницю часу, або енергія, передана за одиницю часу. Вимірюється у Ватах

– миттєве значення потужності.

Баланс потужностей:

  1. Кола змінного струму, основні поняття.

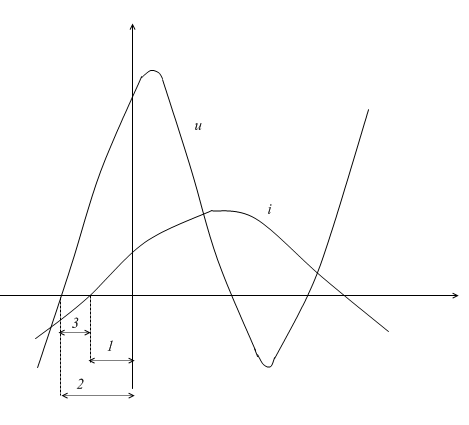

Хвильова діаграма

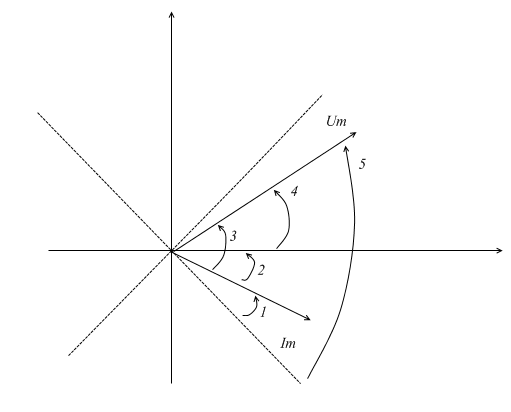

векторна діаграма

  1. Діючі значення періодичних величин.

В резисторі виділяється потужність.

  1. Ідеальна індуктивність у колі синусоїдного струму.

Ідеальна індуктивність – ідеалізований елемент кола, близький за властивістю до котушки (соленоїда) намотаної товстим мідним проводом.Елемент кола, що характеризує соленоїд.

- потокощеплення.

N – кількість витків соленоїда.

Ф – магнітний потік.

Якщо і=const, то і комушка в колі як провідник.

  1. Ідеальна ємність у колі синусоїдного струму.

Ідеальна ємність – ідеалізований елемент кола близький за властивостями до конденсатора з я костями діелектрика.

Ємність – елемент кола, величина якого вимірюється у Фарадах.

Якщо , то

  1. Послідовне з'єднання активних та реактивних опорів у колі синусоїдного струму.

– діючі напруги

- реактивний опір

– повний опір

реактивний опір

- активний опір

  1. Паралельне з'єднання активних та реактивних опорів у колі синусоїдного струму.

реактивна провідність

– повна провідність

- реактивна складова струму

активна складова струму

  1. Трикутник напруг, опорів, струмів, провідностей, потужностей.

Трикутник напруг

Трикутник опорів

реактивний опір кола

– повний опір

R – активний опір

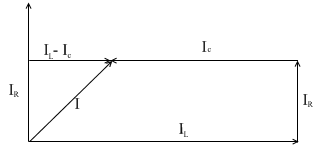

Трикутник струмів

- реактивна складова струму

- активна складова струму

- струм

Трикутник провідностей

реактивна потужність

– повна потужність

G – активна потужність

Трикутник потужностей
