Подключение внешних устройств к регулятору
Подключение ПИП с внутренним источником питания (рис.7) к регулятору.

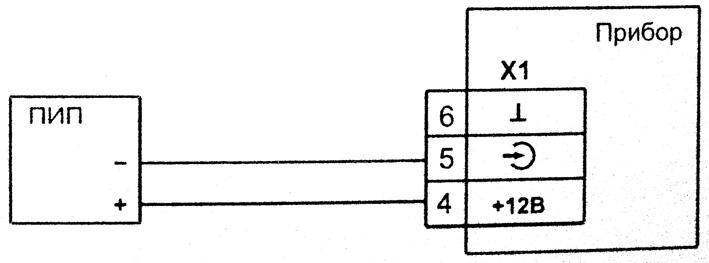

Рис. 7 - Подключение ПИП с внутренним источником питания к регулятору

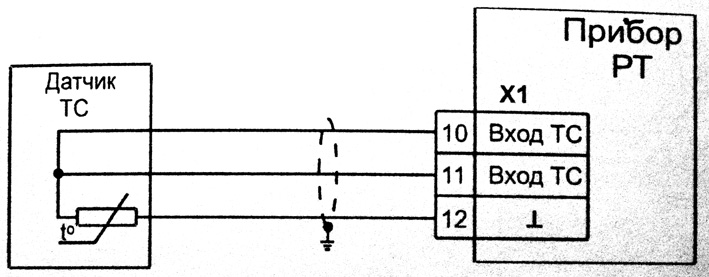

Рис. 8 - Подключение термосопротивления к регулятору.

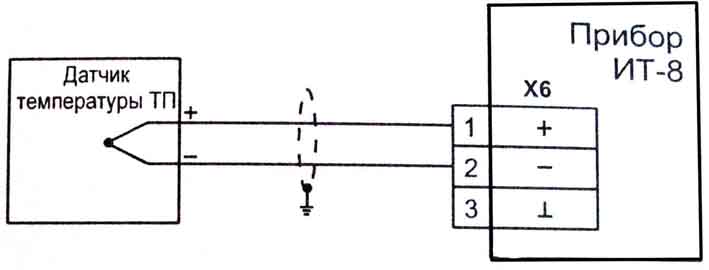

Рис. 9 - Подключение термопары к регулятору.
Рис. 10 - Подключение питания к регулятору.
Электрическое питание регулятора должно осуществляться от фазы, свободной от импульсных нагрузок и нагрузок с импульсно-фазным управлением. Если нет возможности выполнить это требование, то питание Регулятора необходимо выполнить через развязывающий трансформатор 220В/220В с заземленной экранирующей обмоткой и R-C фильтром.
Качество электроэнергии должно соответствовать нормам качества по ГОСТ 13109-97.

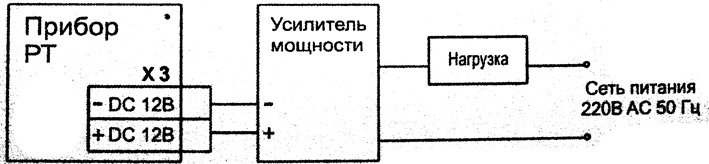

Рис. 11 - Подключение к регулятору исполнительного устройства
Все приборы производства АОЗТ «ТЭРА», имеющие выход RS485, могут быть включены в компьютерную сеть (рис.12).
Связь с персональным компьютером (ПК) осуществляется через преобразователь RS485 в RS232 с блоком питания и кабелем связи с ПК (адаптер БП-RS). К одному адаптеру можно подключить до 32 контроллеров, если не оговорена другая модификация. Длина линии передачи данных должна составлять не более 500 метров. Связь между адаптером БП-RS и подключаемыми контроллерами должна вестись экранированным кабелем с минимум двумя витыми парами. Рекомендуемый тип кабеля - FTP пятой категории с диаметром медной жилы 0,4-0,6 мм. Одна витая пара должна быть подключена к сигнальным контактам А-В контроллера и адаптера, вторая витая пара и остальные неподключенные провода кабеля соединяются на общий контакт контроллера и адаптера.
|

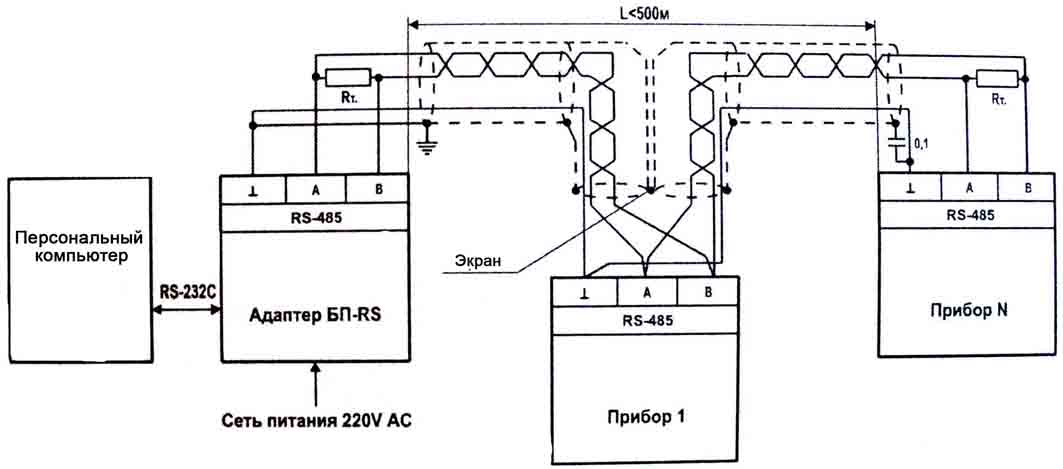

Рис.12. Схема подключения сети контроллеров к ПК. |
Все связи контроллер-контроллер и контроллер-адаптер проводить цельным кабелем без скруток и спаек, кабелем одного типа. В точках соединения с контроллерами провода соединять только скруткой. Необходимо восстановить электрический контакт экрана кабелей, подключаемых к контроллерам по всей длине линии связи. Заземлять экран только в одной точке возле адаптера БП-RS, точка подключения заземления подбирается экспериментально по наилучшей устойчивости связи. Для согласования линии связи в начале и в конце линии установить терминаторы Rt (резисторы R=120Ом, 0,5Вт). Необходимость их установки определяется экспериментально.
В случае большого уровня внешних индустриальных помех целесообразно подключение в конце линии конденсатора, как показано на рис.12.
При применении ПК в промышленных целях необходимо обеспечить глухое заземление корпуса ПК.
1.4 Усилитель мощности ум 10/16-ac1-9...12b-800b-f18-60
Усилитель мощности УМ 10/16- АС1- 9... 12В- 800 В- F18- 60 (далее по тексту - усилитель УМ 10/16) предназначен для управления однофазными силовыми нагрузками, подключёнными в сеть 220 В.
Основные технические данные:
Наименование |
Значение |
Номинальный входной сигнал, В |
9...12 |
Максимальный коммутированный ток, А |
10 |
Номинальное коммутируемое напряжение, В |
220 |
Максимально допустимая разность температур окружающего воздуха и радиатора, °С, не более |
30 |
Ударный ток в открытом состоянии, при длительности синусоидального импульса 20 мс, А |
160
|
Количество коммутируемых фаз |
1 |
Индикация включения |
Светодиодная |
Степень защиты по ГОСТ 14254-96 |
IP 00 |
Усилитель УМ 10/16 (рис.13) представляет собой полупроводниковое устройство с оптической развязкой с включением электронного ключа в момент прохождения напряжения через ноль. Включение электронного ключа контролируется микросхемой- драйвером.
Усилитель УМ 10/16 оснащён алюминиевым радиатором, RC цепью варистором для защиты от импульсных выбросов напряжения, светодиодным индикатором наличия управляющего сигнала.
Рис. 13 – Общий вид симисторных усилителей мощности.
Схема подключения усилителя УМ 10/16 приведена на рисунке 14.

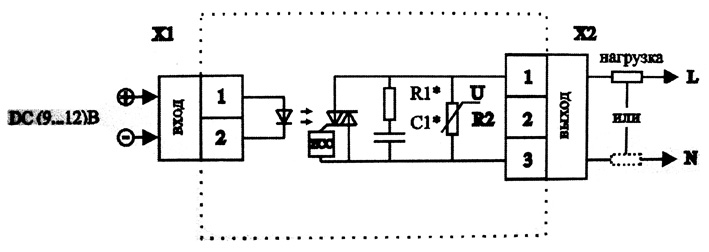

Рис. 14 – Схема симисторного усилителя мощности.
