Работа с архивом.

Для организации работы архива, пользователю в программе опроса приборов, нужно запланировать задачу чтения данных сохраненных в памяти прибора. Оперативность анализа архивных данных зависит от периода поставленной задачи.

Окно отображения архивных данных (рис.23) разделено на три части: календарь, «дерево» объектов, область построения графиков и данных.

Для уточнения периода, интересующего пользователя, нужно переместить указатель «мыши» и нажатием левой кнопки установить интересующий Вас период.

После выбора периода отбора архивных данных пользователю нужно выбрать объект, для формирования запроса к базе данных.

Для выбора объекта подведите указатель «мыши» к дереву объектов и нажмите левую кнопку «мыши», фон надписи при этом станет темно синего цвета.

Запрос запускается на выполнение двойным нажатием левой кнопки «мыши».

Для представления данных полученных с сервера SQL в правой части окна расположены страницы: Данные, График и Сообщение.

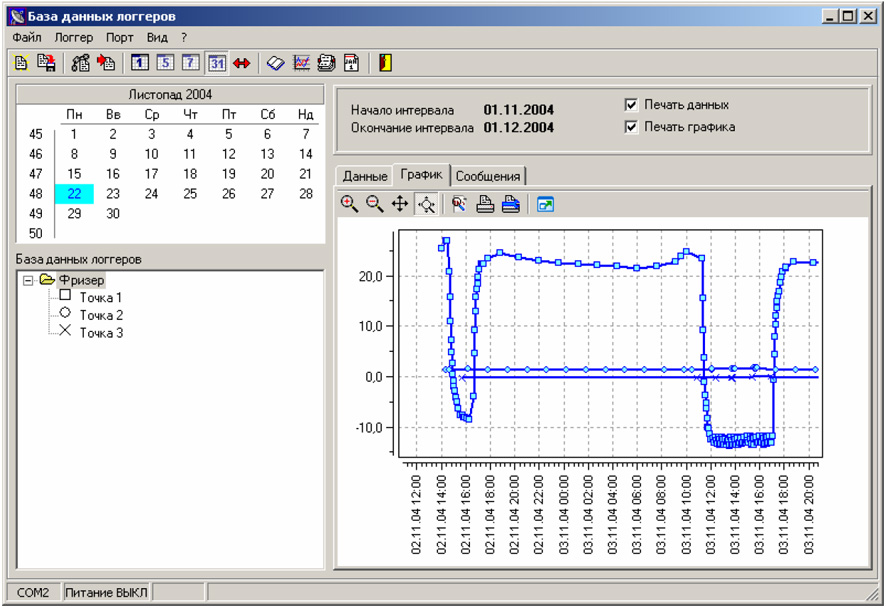

Рис.23. Окно отображения архивных данных.

Страницы Данные и График дублируют друг друга за исключением того, что на странице Данные информация представлена в табличном виде, а на странице График в виде графика.

На странице Сообщения представлена информация о внутренних сообщениях прибора. Действия, которые фиксировал прибор.

Отображение данных.

Интерпретация принятых данных осуществляется как в табличном виде, так и в виде графика.

На закладке Данные отображены принятые данные с учетом заданного интервала (задание интервала рассмотрено ниже). Изменение данных в таблице не возможно.

В графическом виде данные представлены на закладке График.

Масштабирование осуществляется с помощью кнопок и на панели инструментов или мышью. Если нарисовать прямоугольник слева направо сверху вниз, то масштаб изменится по указанному прямоугольнику.

Оси графика могут быть в двух режима:

– перемещение оси (кнопка );

– масштабирование оси (кнопка ).

Режим определяется одной из нажатых кнопок ( или ) на панели инструментов.

В режиме перемещения или масштабирования осей, нажав и удерживая левую кнопку мыши перемещайте курсор влево-вправо (для оси времени), вверх-вниз (рис.24) (для оси температуры), ось будет сдвигаться в том же направлении или изменять свой масштаб.

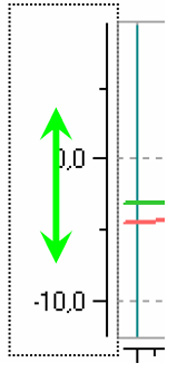

Рис.24. Изменение масштаба оси.

2. Монтаж и запуск системы.

Порядок монтажа и запуска системы:

1. Включите персональный компьютер по управлением операционной системы Windows XP.

2. Установите программное обеспечение системы измерения в соответствии с п.1.6.

3. Выполните монтаж преобразователя температуры, регулятора и адаптера RS485/232.

Внимание! Монтаж выполнять при отключенном электропитании приборов!

4. Пригласите преподавателя для проверки правильности выполненных соединений.

5. Подключите питание регулятора и адаптера.

6. Выполните настройку параметров регулятора для контроля нагревателя (тип объекта регулирования, предельные значения температуры, гистерезис)

7. Выполните регистрацию температуры нагревателя в течение 10-15 минут. Выполненную регистрацию сохраните во внешнем файле.

8. Файл с регистрацией температуры перенесите на рабочий компьютер лаборатории. Используя табличный процессор MS Excel, постройте график регистрированной температуры.

9. Составьте отчет о выполненной работе.
