Пояснительная записка оглавление

1. Техническое задание на проектирование ………………

2. Описание прототипа ………………………………………

3. Решение обратной задачи внутренней баллистики …….

4. Решение прямой задачи внутренней баллистики ………

1. Техническое задание на проектирование

1. Тип системы – зенитная

2. Калибр – 100 мм

3. Коэффициент использования массы снаряда Cq=14 кг/дм³

4. Дульная скорость снаряда – 1000 м/с

Требуется:

1. решить обратную задачу внутренней баллистики для нахождения оптимальных значений внутренних очертаний канала ствола и условия заряжания;

2. решить прямую задачу внутренней баллистики для нахождения кривых давлений по пути снаряда для трех температур заряда - +15, -50 и +50 ^оС;

3. построить кривые давлений по пути снаряда для трех указанных температур.

2. Описание прототипа

В ноябре 1947 года опытный образец КС-19 на повозке ЗУ-17 проходит испытания стрельбой и возкой на НИЗАПе. После внесения некоторых изменения в ЗУ-17 ей был присвоен индекс КЗУ-16.

Опытная серия в четыре КС-19 была изготовлена на заводе № 8 в сентябре 1947 года и в том же месяце прошла заводские испытания. Повозка КЗУ-16 была изготовлена на заводе № 13. В декабре 1947 года батарея прошла войсковые испытания в объеме 3653 выстрела и 1506 км пробега (обкатывалась одна система). Отмечено ряд небольших дефектов в КЗУ-16. По результатам войсковых испытаний КС-19 была рекомендована к принятию на вооружение.

На вооружение Советской армии 100-мм пушка обр. 1947 г. (КС-19) была принята Постановлением Совета министров № 2886-1184 от 2 марте 1948 года и приказом Министерства оборонной промышленности от 22 марте 1948 года.

В 1948 году завод № 8 переделал опытную батарею после войсковых испытаний, сдал заказчику, и 1 сентября 1948 года батарея была отправлена на НИЗАП.

Модернизация пушки КС-19М

По решению Министерства вооружений и Главного артиллерийского управления завод № 8 в 1950 году провел модернизацию 100-мм зенитной пушки обр. 1947 г. с целью улучшения ее боевых и экспериментальных характеристик.

Изменения в системе:

Моноблок имеет уширенные (упроченные) поля. Ширина поля 3,15 мм вместо 2,55 мм у штатных пушек.

В период январь-июнь 1951 года на НИАПе были проведены полигонные испытания КС-19М. КС-19М прошла полигонные испытания в объеме: 520 выстрелов (из них 216 усиленным зарядом), возкой 1500 км за «Студебеккером» по гравийному шоссе. Стрельба на скорострельность проведена с темпом 1416 выстрелов в минуту.

Повозка КЗУ-16МУ испытывалась стрельбой в объеме 520 выстрелов (216 усиленным зарядом) и возкой 1500 км. 172 выстрелов усиленным зарядом сделано с бетонной площадки под углом 70 при направлении стрельбы вдоль основной балки между опорами и вдоль откидного упора.

Ствол с усиленными полями при стрельбе в пределах 520 выстрелов обеспечивает нормальное ведение снаряда по каналу. Выколов и смятий полей не наблюдалось. Однако, ввиду недостаточного количества произведенных выстрелов НИАП не определил

Производство КС-19

Общие сведения

КС-19 обеспечивала борьбу с воздушными целями, имевшими скорость до 1200 км/час и высоту до 15 км. Все элементы комплекса на боевой позиции связаны между собой электропроводной связью.

Наведение пушки в упреждающую точку производится гидросиловым приводом ГСП-100 от ПУАЗО. Но возможно наведение вручную.

В пушке КС-19 механизированы:

установка взрывателя;

досылание патрона;

закрытие затвора;

производство выстрела;

открытие затвора и экстракция гильзы.

Подготовка очередного выстрела начинается с нажатия на пусковую рукоятку автомата установки взрывателя.

Режимы ведения огня:

13 выстрелов за 1 минуту;

45 выстрелов за 5 минут;

110 выстрелов за 60 минут;

160 выстрелов за 120 минут.

Устройство системы

Ствол пушки состоят из трубы, казенника, муфты, накладки с наметкой, дульного тормоза и гайки.

Затвор вертикальный клиновой полуавтоматический.

Люлька литая, спереди имеет обойму с тремя отверстиями: одно в качестве цилиндра тормоза отката накатника, два для цилиндров тормоза наката.

Механизм изменения длины отката собран с правой стороны люльки.

Лоток предназначен для удержания патрона во время установки взрывателя, для подачи патрона на линию заряжания и для направления его при заряжании. Лоток собран на кронштейне, приваренном к левой стенке люльки.

Досылатель гидропневматический, с гидравлическим ускорителем. Перед первым выстрелом досылатель взводится вручную при помощи лебедки, далее досылка производится за счет энергии отката.

Подъемный механизм имеет один зубчатый сектор, закрепленный на люльке. Подъемный механизм действует от гидропривода и вручную.

Поворотный механизм включает в себя коренную шестерню, сцепленную с зубчатым венцом.

Уравновешивающий механизм пружинный, тянущего типа, имеет две колонки.

Станок представляет собой сварную конструкцию, состоящую из литого основания, правой и левой щек, усиленных ребром жесткости, передней и задней связи.

Платформа КЗУ-16 четырехосная, подрессоривание торсионное. Колеса троллейбусного типа с шиной ГК,

Платформа состоит из: рамы с двумя упорами, переднего и заднего ходов, двух компенсаторов (механизмов для облегчения перевода из походного в боевое положение и обратно) и до более мелких узлов.

Рама крестообразная сварная балка коробчатого сечения, с двумя боковыми кронштейнами для крепления откидных упоров. В передней части рамы приварены скобы для направления сошников. В средней части рамы приварено опорное кольцо с 16-ю отверстиями для крепления фундаментной плиты.

Данные КС-19

Боеприпасы и баллистические данные

Зенитные осколочно-дистанционные гранаты

Заряд марки НДТ-3 18/1 весом 5,5 кг.

Гильзы с О-415 и О-415Р латунные или стальные, у выстрелов от 100-мм пушки 44 гильзы только латунные.

Снаряды О-415 имеют механические дистанционные взрыватели:

а) ВМ-30, ВМ-30Л, ВМ-30Л1 со временем действия 28,5 с.

б) ВМ-45 и ВМ-45Л со временем действия 43,5 с.

Снаряды О-415 имеют радиолокационные взрыватели 62, 68 и АР-21. Стрельба снарядами с АР-21 запрещена при углах возвышения, меньших +33.

Все перечисленные механические и радиолокационные взрыватели ударного действия не имеют.

Выстрелы от БС-3 и Д-10

По наземным целям КС-19 могла стрелять выстрелами от 100-мм пушек БС-3 и Д-10 (гильзы только латунные).

Тактико-технические характеристики:

Калибр	100 мм
Масса пушки в боевом положении	9350 кг
Масса пушки в походном положении	9450 кг
Высота пушки в походном положении	2300 мм
Высота пушки при наибольшем угле возвышения	7650 мм
Начальная скорость снаряда	900 м/с
Путь снаряда по каналу ствола, м	4,67
Длина каморы, м	0,874
Начальный объем каморы, см3	7840
Коэф. учета глубины нарезов ns	0,82
Степень уширения каморы	1,1
Максимальное давление, МПа	305
Дульное давление, МПа	91
Пределы досягаемости по высоте (при угле возвышения 85 градусов):
- для гранаты с радиолокационным взрывателем АР-21	15,4 км
- для гранаты с взрывателем ВМ-45, ВМ-45Л	14,9 км, время действия 43,5 с
- для гранаты с взрывателем ВМ-30, ВМ-30Л, ВМ-30Л1	12,7 км, время действия 28,5 с
Предел досягаемости по дальности	21 км
Вес снаряда О-415	15,6 кг
Вес заряда марки НДТ-3 18/1	5,5 кг
Снаряд для стрельбы по наземным целям от пушек БС-3 и Д-10	(гильзы только латунные)
Скорострельность, выстрелов в минуту	14-15 выстрелов в минуту
Пределы наведения по углу возвышения	-3 - +85 градусов
Предел наведения по азимуту	360 градусов

Режимы ведения огня: - 13 выстрелов за 1 минуту; - 45 выстрелов за 5 минут; - 110 выстрелов за 60 минут; - 160 выстрелов за 120 минут.

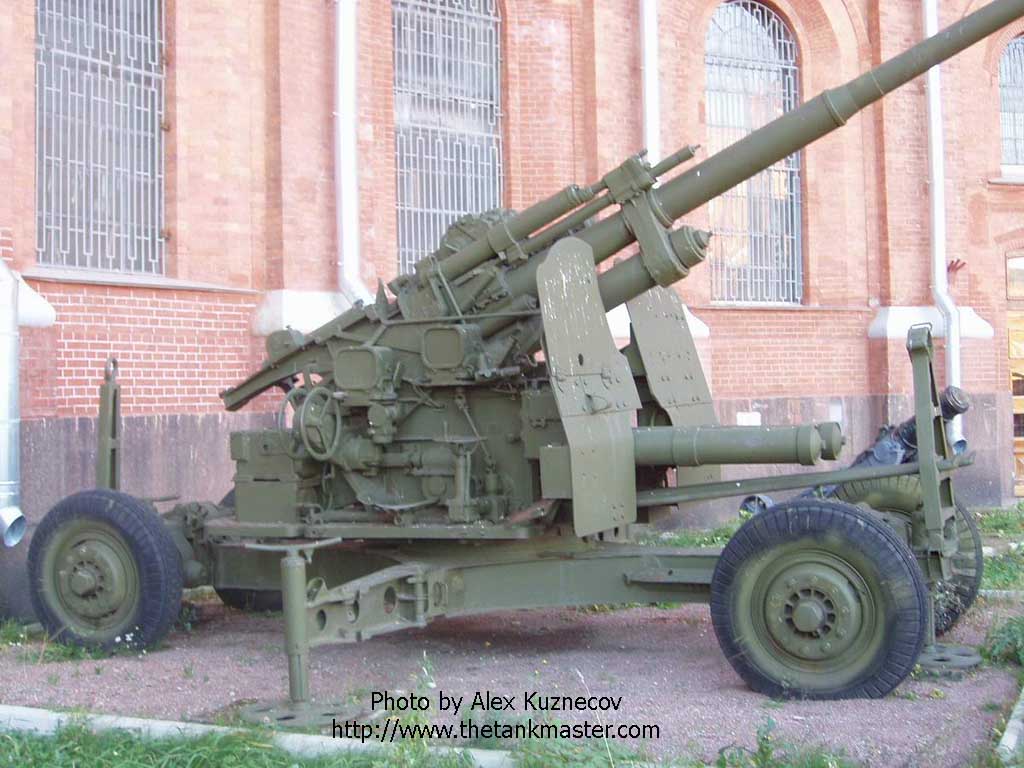

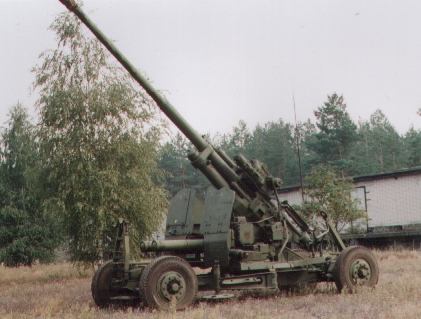

Внешний вид КС-19
