4.2 Метод на базі аналізу чутливості
Цей метод базується на чутливості вихідних параметрів схеми до певних параметрів компонентів. Знаючи такі залежності можна будувати тести діагностування аналогових та АЦ-пристроїв. Діагностування базується на вимірюваннях вихідних параметрів пристрою з заданою точністю при відповідних до алгоритму тестування вхідних впливах. Про несправність пристрою судять за відхиленнями контролюючих параметрів від нормативних значень відповідно до технічної документації (ТД) на пристрій. Висновки про можливі несправності роблять на основі чутливості параметрів, значення яких не відповідають вимогам ТД, до параметрів компонентів схеми пристрою.
Для прикладу розглянемо схему лінійного підсилювача на операційному підсилювачі (ОП), що на рис.4.1.
Важливими параметрами схеми є:
коефіцієнт підсилення;
діапазон зміни вихідного сигналу по напрузі;
максимальний струм навантаження;
амплітудно-частотна характеристика (АЧХ) на низьких частотах;
АЧХ на високих частотах;
вхідний опір.
Визначимо чутливість кожного з перерахованих параметрів схеми до параметрів компонентів (табл..4.1).

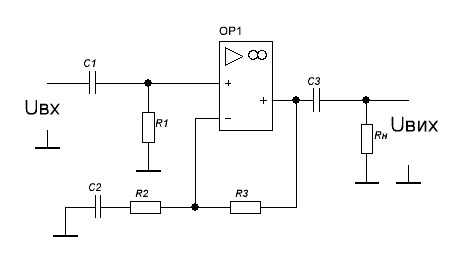

Рис.4.1 Схема лінійного підсилювача на ОП
Як видно з таблиці ми маємо явно виражену чутливість контрольованих параметрів схеми від ряду параметрів компонентів, що дає підстави робити висновки про ту чи іншу несправність схеми. Наприклад, коефіцієнт підсилення схеми є чутливий до значень опорів ланки від’ємного зворотного зв’язку R1, R2 і до коефіцієнту підсилення ОП без зворотного зв’язку. З іншого боку коефіцієнт підсилення ОП без зворотного зв’язку має вплив практично на всі контрольовані параметри, тому, якщо в процесі діагностування ми отримаємо відхилення по багатьох контрольованих параметрах, то з високою вірогідністю можна вважати, що причиною цього є невідповідність характеристик ОП.
Табл..4.1 Чутливість параметрів схеми до параметрів компонентів
Назва параметру |
Опір резис-тора R1 |
Опір резис-тора R2 |
Опір резис-тора R3 |
Єм-ність конде-нсато-ра C1 |
Коефі-цієнт підси-лення ОП |
Діапа-зон зміни вихід-ного сигна-лу ОП |
Вихід-ний опір ОП |
Вхід-ний опір ОП для синфаз-ного сигналу |
АЧХ ОП |
Нап-руга жив-лення |
коефіцієнт підсилення |
- |
+ |
+ |
- |
+ |
- |
- |
- |
- |
- |
діапазон зміни вихідного сигналу по напрузі |
- |
- |
- |
- |
+ |
+ |
- |
- |
- |
+ |
Максималь-ний струм навантажен-ня |
- |
+ |
+ |
- |
+ |
+ |
+ |
- |
- |
+ |
АЧХ на низьких частотах |
+ |
- |
- |
+ |
+ |
- |
- |
+ |
- |
- |
АЧХ на високих частотах |
- |
- |
- |
- |
+ |
- |
- |
- |
+ |
- |
вхідний опір |
+ |
- |
- |
- |
+ |
- |
- |
+ |
- |
- |
