2. Вирахування площ за координатами

Загальну площу землекористування вираховують аналітичним способом за координатами точок поворотів меж території сільради або землекористування за формулою:

; (1)

; (2)

де P – площа землекористування, X, Y – координати вершин полігону землекористування.

Для вирахування площ складають відомість вирахування площ за координатами, де записують номера точок по порядку, номера пунктів та координати X, Y. (табл.2.)

Вирахування здійснюється на комп’ютері або мікрокалькуляторі. При наявності замагістральних, домагістральних територій по відношенні до теодолітного ходу за окремими вимірами і геометричними формулами вираховують їх площі і до вирахуваної загальної площі за координатами додають замагістральну або віднімають домагістральну площу ділянки і отримують площу всього землекористування.

Таблиця 2.

Відомість вирахування площі за координатами

Сільськогосподарського підприємства………………………………………………

№№ п/п	№№ пунктів	Координати				№№ п/п	№№ пунктів	Координати
		+/-	X	+/-	Y			+/-	X	+/-	Y

 Р =

Вирахувана площа за координатами в порівнянні із існуючою або обліковою може розходитись в межах, визначених за формулою:

(3)

де - f_доп – допустима нев’язка площі, га;

Р – площа землекористувача, в га. на плані.

3. Пояснювальна записка.

Обґрунтовується призначення і порядок складання планово-картографічного матеріалу відповідно до змісту завдання.

Практична робота № 2

Складання контурної експлікації та експлікації земель за угіддями

Зміст роботи.

1. Визначення площ контурів.

2. Складання креслення контурів.

3. Заповнення контурної відомості.

4. Складання експлікації за угіддями.

1. Визначення площ контурів.

У межах окремих секцій площі кон­турів на плані визначають аналітичним, механічним і графічним спо­собами, а також за допомогою палеток. При визначенні площ механі­чним способом установлюють значення ціни поділки планіметра і, при необхідності, приводять її до зручної для обчислень на плані да­ного масштабу (0,1 га при масштабі 1:10000; 0,2 га - 1:5000 і 0,5 га - 1:25000).

Площі контурів секцій визначають двома обведеннями планімет­ра при одному положенні полюса. Площі дрібних контурів (менше 2 см² на плані) визначають за допомогою палеток або способом по­вторень, обводячи їх три-чотири рази, беручи (знімаючи) відліки пе­ред першим і після останнього обведення. Різницю відліків ділять на кількість обведень. Для контурів менше 1 см² спосіб повторення не забезпечує необхідної точності, тому для визначення їх площ краще застосовувати палетки.

Площі вузьких контурів (дороги, канави, лісові смуги тощо) об­числюють, як площі прямокутників, довжину яких визначають на плані, а ширину - за результатами вимірювань на місцевості. Площі вузьких і вкраплених контурів включають у площі сусідніх (суміж­них) угідь або угідь, в які вони вкраплені.

Усі контури ситуації в межах землекористування нумерують у порядку нумерації секції. Площі контурів обчислюють і записують з точністю до 0,01 га

2. Складання креслення контурів.

За результатами вирахування площ складають креслення контурів. Це креслення являє собою при­мірник плану землекористування або його копію, виготовлену на кальці. На кресленні контурів пишуть у вигляді дробів номери і площі контурів.

Контури секцій нумерують арабськими цифрами (червоним ко­льором) відповідно до нумерації, прийнятої у відомостях вирахування площ, а їх площі пишуть чорним кольором. Наводять експлікацію зе­мель за вгіддями, оформлюють креслення. У верхній частині або в штампі пишуть назву креслення. Оформлення креслення контурів по­казано на прикладі фрагменту землекористування (рис.1). У сучасних умовах креслення контурів складають із застосуванням комп'ютерної техні­ки.

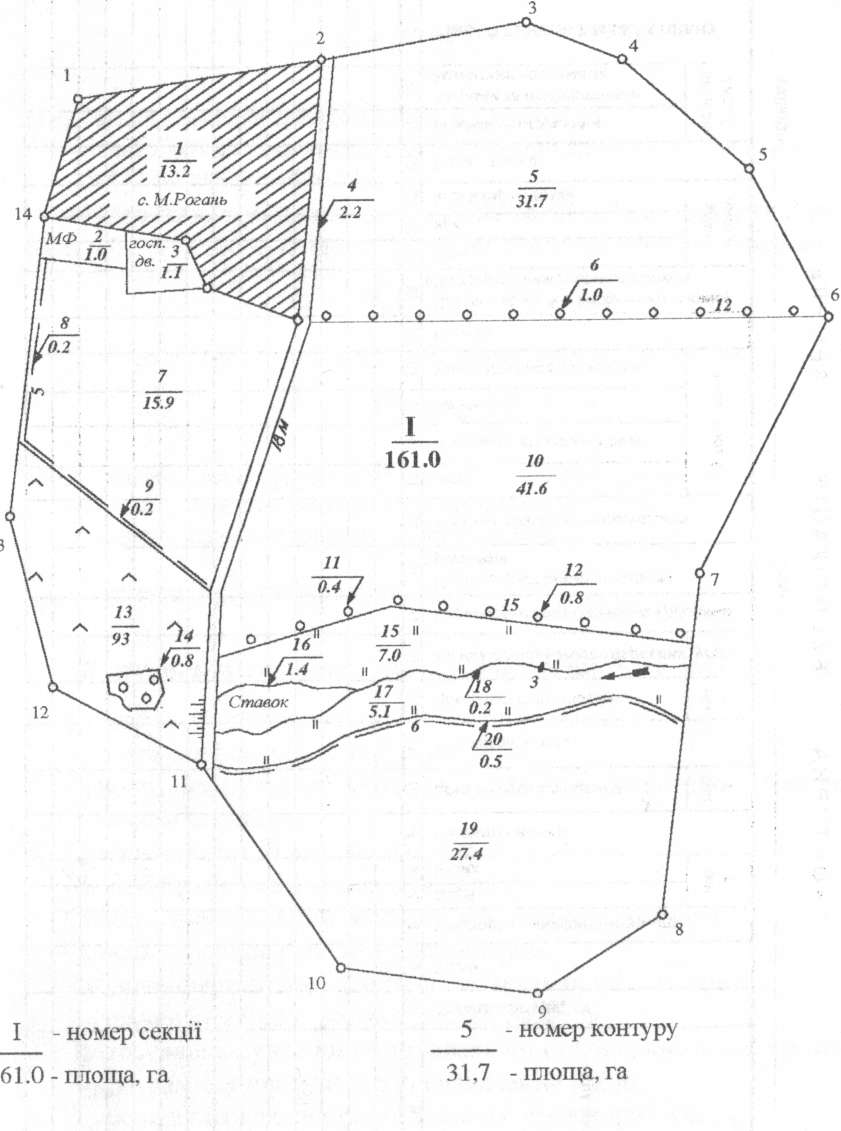

Рис. 1. Креслення контурів (фрагмент)
