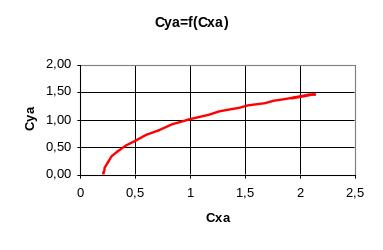

2.5 Построение вспомогательной поляры

Поляра строится на основании кривых C_yа = f() и C_xа = f().

3. Расчёт поляр для взлётно-посадочных режимов.

3.1 Посадочная поляра без учёта влияния земли.

Закрылок (двухщелевой):

⁰_опт=35^о C_{ya max}=1.5 C_{xa 0}=0.23 ₀=10.3

  =  К₁ К₂ К₃ К₄ К₅ + C_yа ф.,

Где К₁ ‑ относительной толщины крыла c; К₂ - угла отклонения механизации  ^o_меx. ; К₃ - относительной  хорды  механизации b_меx.; К₄ - относительного размаха механизации l_меx.=l_меxан. /l; К₅ - стреловидности по 1/4 хорд крыла _

К₁=1,15 К₂=0,945 К₃=0,967 К₄=0,945 К₅=0,796

C_yа ф= -0,0299

Подставляя значения в формулу получим   =1,00

Дальнейший расчет и построение поляры с механизацией выполняются так же, как и в предыдущем случае. Следует только учесть дополнительное сопротивление от механизации, а также от выпущенного шасси. Дополнительное лобовое сопротивление от механизации зависит от типа механизации, ее размеров, а также от ее положения.Приращение сопротивления от механизации крыла определяется по формуле

,

Где C_xa0 - минимальное приращение C_xa0 от механизации,; K_b- поправочный коэффициент, зависящий от относительной хорды закрылка или щитка; K_ф. - поправочный коэффициент, зависящий от ширины фюзеляжа; K_- поправочный коэффициент, зависящий от угла стреловидности по оси шарниров закрылка; K_ - поправочный коэффициент, зависящий от  ^o_зак..

K_b=0,899, K₁ =0,921, K_ф=0,93 K_=0,895 ,K_=0,77

Получяем C_xa^мех=0,109

Дополнительное сопротивление шасси: C_xa ш. = 0,5C_xa0,

C_xa ш=0,5*0,02=0,01

C_xa0+C_xa^мех+C_xa ш=0,02+0,109+0,01=0,139

a(alfa)		-10,3		-10		-8		-6		-4	-2		0
а(радиан)		-0,18		-0,17		-0,14		-0,10		-0,07	-0,03		0,00
Cya		0,00		0,03		0,22		0,42		0,61	0,81		1,00
Cya oтн		0,00		0,01		0,09		0,16		0,24	0,31		0,39
Cxap		0		0		0		0		0	0		0
Cxai		0,000		0,000		0,003		0,012		0,025	0,044		0,067
Cxa		0,144		0,144		0,147		0,156		0,169	0,188		0,211
K		0,000		0,202		1,514		2,678		3,612	4,290		4,729
2	4		6		8		10		12			14
0,03	0,07		0,10		0,14		0,17		0,21			0,24
1,19	1,39		1,58		1,77		1,97		2,16			2,36
0,46	0,54		0,61		0,69		0,76		0,84			0,91
0	0,0018		0,0021		0,003		0,004		0,007			0,012
0,096	0,130		0,168		0,212		0,261		0,315			0,374
0,240	0,275		0,314		0,359		0,409		0,466			0,530
4,973	5,036		5,027		4,941		4,812		4,640			4,445
