Сопротивление экранированного заземления (боковой каротаж)

Если скважина заполнена минерализированной промывочной жидкостью проведение исследования обычными зондами КС невозможно, т.к.электрический ток с токовым электродом растекается по стволу скважины. Для таких случаев разработан метод СЭЗ. Заключается в том что на центральный токовый электрод Ао подается переменный ток.

Д иаметра 10 см длина 10 см сверху и элетрод снизу его размещаются экранные электроды соеденены между собой через сопротивление R, величина которого равна 0.001 Ом. Сопротивление незначительное ввиду того, что при подаче тока на электроде Ао и Аэ1 и Аэ2 будет образовываться поле с одним и тем же потенциалом. Одноименные поля отталкиваются друг от друга , поле центрального электрода будет экранироваться в узкий пучек и направляться в глубь пласта ,исключается растекание тока по скважине

Рэ=k*U/I

Т .к. поле направлено вглубь пласта влияние скважины минимально, по этому в этом методе измеряется электрическое сопротивление горных пород Рэ. Оно не равно истинному но находится в пропорциональной зависимости .

1.2.3 характерные точки

Границы пластов определяются по середине перелива кривой.

Значение Рэ среднее значение кривой против пласта .

Вволя поправку на эти () (зонда) и на влияние скважины можно определить Рп.

Исследование проводится в продуктивных интервалах. Масштаб глубин 1:200

Масштаб залежи Рэ :2.5 ом*м/см

Задачи решаемые боковым каротажем:

1. Определение литологии

2. Границы пластов

3. Рп пластов

4. Оценивать характер насыщения

5. Выделение продуктивных пластов

6. Определение ФЕС.

7. Уровень ВНК,ГВК

Микро СЭЗ

Метод предназначен для исследования полностью промытой части пласта

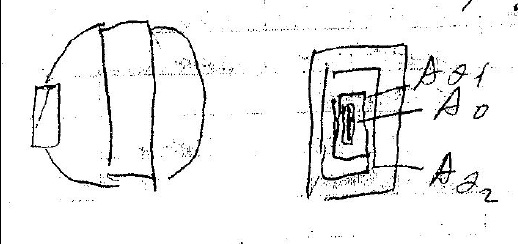

Установки представляют собой корпус, на котором закреплены рессорные пружины. На одной из них установлен резиновый башмак с закрепленными электородами. Рэ=k*U/I

Электрическая схема аналогична СЭЗ.

Т.к. получаемая L зонда мала Rиссл – мала, диаграмма дифференцирована иззубрена, позволяет более точно определить границы пластов и определить Рпл.

2 аттестация

Радиоактивные методы исследования скважин

Электрические методы исследования скважин,которые широко применяются. Хорошо развита теория технология измерений интерпретация, позволяет получить результаты в скважинах с открытым стволом.

Если скважина обсажена колонной, то электрические и электромагнитные поля замыкаются на стальных обсадных колоннах измерение невозможно.

В то же время у этих методов радиус исследования может достигать до 6-8 м. для проведения исследований в обсаженных колоннах широко применяются радиоактивные методы исследования скважин при наличии недостатков:

1. Вероятностные характеры ядерных полей

2. Малый радиус исследования

3. Слабая теория методов

4. Вероятность поражения окружающей среды и обслуживающего персонала ядерными полями

5. Низкая скорость регистрации

При этом радиоактивные методы позволяют получать надежные результаты как в скважине с открытым стволом так и в закрытых скважинах, определять ФЕС, оценивать водородо содержание, глинистость,плотность пород решать технические задачи, определять химический состав горных пород, определять геохимические особенности условий образования горных пород.
