1.6 Усилитель мощности
Блок усилителя мощности предназначен для обеспечения требуемой колебательной мощности в антенне радиостанции и состоит из следующих устройств:
усилителя мощности;
защиты от отраженной волны (рефлектометр);
включения питания радиостанции;
ключа питания усилителя мощности;
питания вентилятора;
автоматической регулировки потребления.
Усилитель мощности состоит из двух ступеней усиления: предвательной и выходной.
Предоконечный усилитель собран по двухтактной схеме. Колебательная мощность, развиваемая предоконечным усилителем подается на входы оконечного каскада, выполненного на двух двухтактных усилителях. Колебательные мощности выходных каскадов складываются в общей и
поступают на ВЧ разъем ВЫХОД.
Для защиты выходных транзисторов усилителя мощности от воздействия отраженного ВЧ сигнала, возникающего в результате рассогласования нагрузки усилителя мощности, служит специальная схема рефлектометра. При совместной работе двух радиостанций на одну антенну рефлектометр выполняет также функции по защите входа «соседнего» приемника в том случае, когда разнос между рабочими частотами работающего передатчика и «соседнего» приемника окажется менее 10%.
Ф и л ь т р
Фильтр предназначен для подавления гармонических и шумовых излучений передатчика и обеспечения избирательности приемника.
Блок фильтра состоит из следующих функциональных устройств:
полосового фильтра;
эталонного контура для автоматической настройки полосового фильтра;
устройства автоматической настройки фильтра;
устройства формирования временных задержек включения и выключения в режиме ПЕРЕДАЧА ПОЛНОЙ МОЩНОСТИ;
моторно-редукторного устройства.
Устройство автоматической настройки фильтра.
Устройство автоматической настройки расположено в блоке фильтра и осуществляет настройку перестраиваемого фильтра на заданную частоту. Механическое и электрическое сопряжение всех секций контуров переменной емкости в блоке фильтра позволяет производить автоматичесую настройку на заданную частоту по максимальному напряжению на эталонном контуре фильтра.
Устройство автоматической настройки фильтра является самонастраивающейся экстремальной системой с поисковым сканированием. Информация о положении объекта управления (ротора КПЕ) образуется за счет введения в систему поисковых колебаний с последующей и» обработкой. Поисковые колебания вводятся в систему с помощью параметрической модуляции эталонного резонансного контура, которая осуществляется модулятором, выполненным на варикапе.

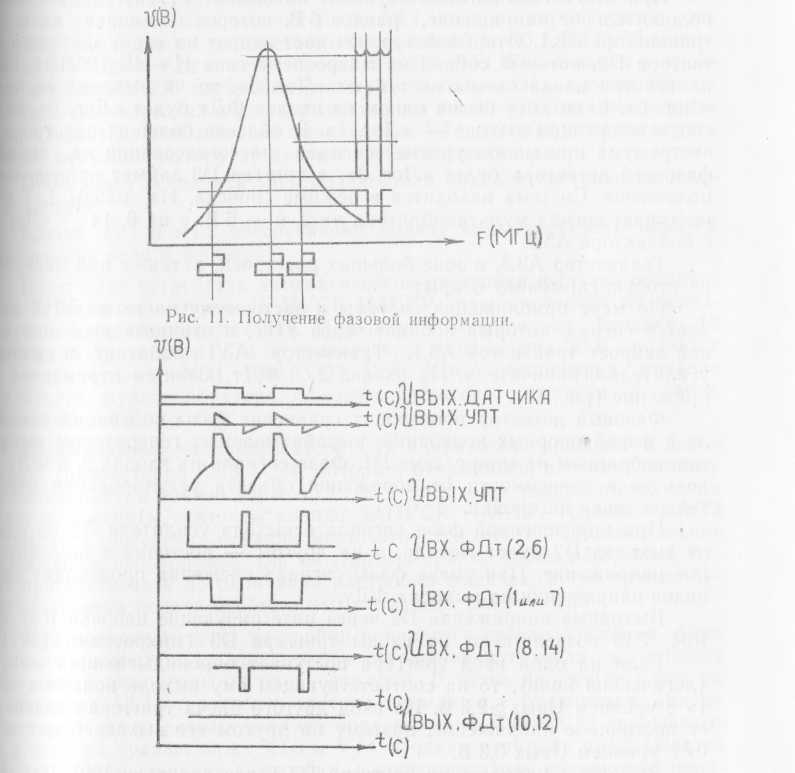

Временные диаграммы работы схемы.
Как видно из рисунка, выходной сигнал модулирован по фазе. При точной настройке с детектора снимается сигнал слежения, первая гармоника которого по частоте равна удвоенной частоте. Сигнал слежения с соответствующей фазовой информацией о расстройке эталонного контура относительно частоты возбуждения поступает на вход устройства автоматической настройки фильтра.
Фазовый детектор производит сравнение фазы колебаний с фазой опорных колебаний и вырабатывает сигнал управления для моторно-редукторного устройства.
Включение устройства автоматической настройки фильтра осуществляется нажатием кнопки ЗАПУСК НАСТР., расположенной на передней панели приемопередатчика.
Устройство согласующее антенное автоматическое (УСАА) предназначено для автоматического согласования выходного сопротивления передатчика с переменным в диапазоне частот импедансом антенны с целью получения максимальной излучаемой мощности и состоит из устройства согласующего антенного (УСА) и устройства автоматической настройки контура (УАНК).
Принцип работы УСАА аналогичен работе схемы автоматической настройки фильтра.
Автоматическая настройка УСАА происходит при нажатии—отжатии кнопки ЗАПУСК НАСТР. после окончания настройки фильтра.
