1.5.Устройство низкочастотное комбинированное
1.5.1. Устройство низкочастотное комбинированное предназначено для обеспечения режимов работы радиостанции, сопряжения отдельных блоков приемопередатчика между собой, а также приемопередатчика с оконечными устройствами и другими блоками радиостанции.
УИК обеспечивает прием и посылку тонального вызова частотой 1000 Гц по радиоканалу, световую индикацию тонального вызова с запоминанием и без него, преобразование тонального вызова в индукторный и обратно в режиме ЛИНИЯ, работу приемника с подавителем шумов и без него, включение пилот-сигнала, запуск автоматической настройки радиостанции.
Структурная схема УНК
УНК содержит следующие основные узлы:
полосовой фильтр;
предварительный усилитель низкой частоты (ПУНЧ) ;
усилитель низкой частоты (УНЧ);
приемник тонального вызова;
приемник пилот-сигнала;
модуляционный тракт;
приемник индукторного вызова;
генератор индукторного вызова;
схему коммутации и управления.
Полосовой фильтр служит для формирования в основном частотной характеристики приемного тракта по низкой частоте. Номинальная полоса пропускания находится в пределах 300-3400 Гц. Формирование частотной характеристики осуществляется в основном двумя фильтрами: фильтра верхних частот и фильтра нижних частот.
ПУНЧ служит для предварительного усиления напряжения сигналов низкой частоты до величины, необходимой для работы УНЧ, а также оконечной аппаратуры и согласования выходного сопротивления радиостанции с входным сопротивлением оконечной аппаратуры
УНЧ служит для усиления напряжения звуковых сигналов до величины, достаточной для работы на телефоны ТА-56. Приемник тонального вызова предназначен для приема сига нала вызова частотой 1000 Гц. ПТВ содержит избирательный усилитель с двойным Т-образным мостом в цепи обратной связи. Усиленный сигнал 1000 Гц детектируется и поступает на сумматор, на другой вход которого поступает продетектированный сигнал с избирательного усилителя , построенного аналогично, но настроенного на частоту 485 Гц. Напряжение с этого усилителя является защитным от ложных срабатываний. Выходное напряжение сумматора управляет ключом в коллекторе ной цепи которого включена лампа ВЫЗОВ. При поступлении сигнала вызова транзисторный ключ открывается, лампа ВЫЗОВ загорается. По окончании посылки сигнала вызова ключ закрывается и лампа ВЫЗОВ гаснет.
Для включения режима работы с запоминанием вызова предназначен тумблер ЗАПОМ. ВЫЗОВА. При включении этого тумблера ключ удерживается в открытом состоянии и лампа ВЫЗОВ горит постоянно до тех пор, пока не будет отключен тумблер ЗАПОМ. ВЫЗОВА
Приемник пилот-сигнала предназначен для приема пилот- сигнала частотой 125 Гц на промежуточной станции при автоматической ретрансляции и обеспечения соответствующей коммутации.
Сигнал с дискриминатора приемника поступает на вход избирательного ycилителя, построенного аналогично усилителю ПТВ.
Этот усилитель выделяет сигнал с частотой 125Гц, которое далее детектируется и подается на сумматор , на другой вход которого поступает продетектированный сигнал с избирательного усилителя , построенного аналогично, но настроенного на частоту 5,5 кГц. Напряжение с этого усилителя является защитным от ложных срабатываний.
Выходное напряжение сумматора управляет ключом, в коллекторной цепи которого включено исполнительное реле . При поступлении пилот-сигнала 125 Гц транзисторный ключ откроется, реле срабатывает. По окончани посылки пилот-сигнала ключ закрывается и реле обесточивается.
Модуляционный тракт предназначен для формирования уровня и спектра сигнала низкой частоты, поступающего на модуляционный вход передатчика.
В зависимости от рода работы сигнал низкой частоты поступает либо с микротелефонной гарнитуры, либо с оконечной аппаратуры, либо линии.
Сигнал тонального вызова 1000 Гц генерируется синтезатором частоты и поступает в УНК при подаче корпуса в СЧ по цепи коммутации.
Включеник сигнала 1000 Гц осуществляется нажатием кнопки ВЫЗОВ в режимах МТГ и ДУПЛ, либо нажатием тангенты МТГ в направлении ВЫЗОВ.
Этот же сигнал 1000 Гц используется для передачи сигналов тонального телеграфирования. Управление коммутацией 1 кГц при этом осуществляется в режиме Тлг. Прд телеграфным ключом.
Приемник индукторного вызова содержит реле, обмотка которого непосредственно питается напряжением индукторного вызова из линии. В режиме работы ЛИНИЯ срабатывание реле эквивалентно нажатию кнопки ВЫЗОВ, тем самым индукторный вызов с линии преобразуется в тональный вызов по радиоканалу.
Генератор индукторного вызова.
Генератор индукторного вызова представляет собой преобразова гель постоянного напряжения, собранный на транзисторах по схеме двухтактного трансформаторного автогенератора с общим эмиттером. Генерируемое автогенератором переменное напряжение прямоугольной формы с частотой около 50 Гц снимается со вторичной обмотки трансформатора и через контакты реле поступает на клеммы ЛИН. приемопередатчика. Включение ГИВ осуществляется подачей питания через контакты реле, которое срабатывает при двух условиях: переключатель РЕЖИМ РАБОТ установлен в положение ЛИН., и по радиоканалу поступил тональный вызов 1000 Гц. Для того, чтобы ГИВ не включался на время работы ПИВ (в станции осуществляется самопрослушивание по высокой частоте), питание на ГИВ поступает через контакты реле ПИВ, которые при срабатывании разрывают цепь питания ГИВ.
Схема коммутации и управления предназначена для обсепечения различных режимов работы радиостанции. Она состоит из pяда переключателей, тумблеров, реле, разделительных диодов и других элементов.
Схема обеспечивает:
включение радиостанции (режим прием и его индикацию);
переход в режим передачи и обратно малой и полной мощностью;
посылку и прием (световую индикацию) тонального вызова, а также преобразование тонального вызова в индукторный и обратно в режиме ЛИНИЯ;
включение и отключение шумоподавителя приемника;
включение пилот-сигнала;
работу с запоминанием тонального вызова;
все необходимые режимы работ;
запуск автоматической настройки радиостанции.
Кроме того, схема обеспечивает дистанционную установку любой из 10 ЗПЧ, дистанционное включение радиостанции и индикацию режима ПРИЕМ, запуск настройки, включение полной мощности и индикацию рассогласования ВЧ тракта ЗАЩИТА.
Блок комбинированный предназначен для питания приемопередатчика и сопряжения с оконечной аппаратурой, работающей в циф ровом режиме, и состоит из (см. рис. 5):
входного фильтра;
стабилизатора напряжения;
выпрямителей;
линейных стабилизаторов;
выходных фильтров;
устройства сопряжения.
Входной фильтр предназначен для подавления напряжени пульсаций и радиопомех в бортовой сети, создаваемых блоком комбинированным при работе ключевого стабилизатора. Ключевой стабилизатор служит для обеспечения заданного ряда выходных напряжений и собран по схеме параллельного включения регулирующего элемента.

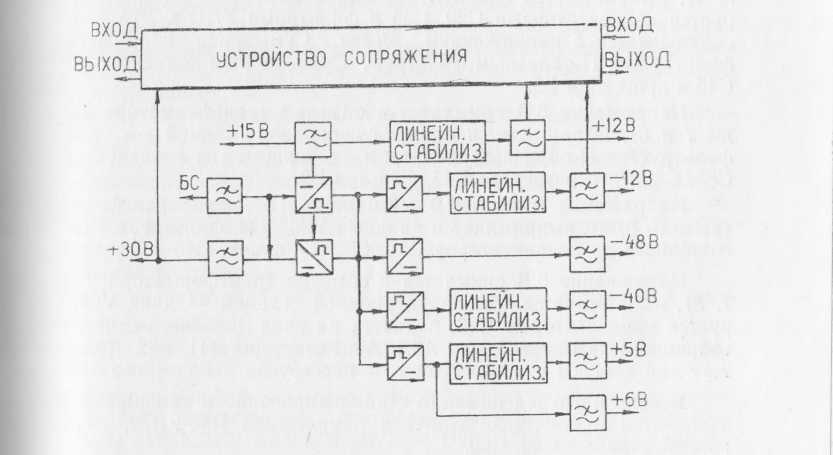

Рис. 5. Структурная схема блока комбинированного.
Устройство сопряжения предназначено для сопряжения приемного и передающего трактов приемопередатчика с оконечной аппаратурой, работающей в цифровом режиме со скоростью передачи информации до 16 кбит/с.
