1.4.Синтезатор частот

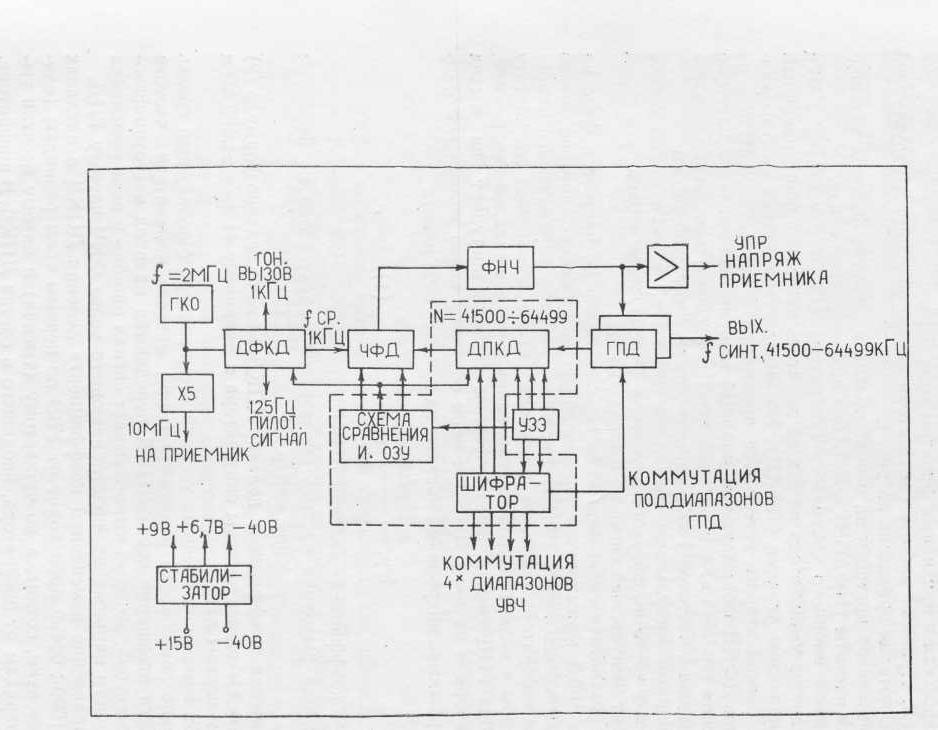

Рис.4. Структурная схема синтезатора

1.4.1. Синтезатор предназначен для формирования высокостабиль­ных колебаний, используемых в радиостанции в качестве сигналов пер­вого перестраиваемого гетеродина, второго гетеродина с

фиксированной частотой 10 МГц и сигналов с частотами: 1 кГц — для тонального вызова, 125 Гц — для формирования пилот-сигнала. Кроме того, в блоке синтезатора частот формируются сигналы управления и переключений поддиапазонов преселектора приемника и индикаторного устройства.

В состав синтезатора входят:

• генератор плавного диапазона (ГПД);

• делитель частоты с переменным коэффициентом деления (ДПКД);

• генератор фиксированных частот (ГФЧ);

• генератор задающий (ГЗд);

• устройство запоминающее электронное (УЗЭ).

Конструктивно синтезатор частот выполнен в виде функционально законченного блока.

Основным требованием к конструкции блока является обеспечение эффективной экранировки узлов и синтезатора в целом. Это достигается применением литого каркаса с отсеками, закрывающимися крышка­ми. Питание синтезатора, все входы и выходы управления поступают через дроссели и проходные фильтры..

Принцип работы синтезатора частот поясняется структурной схемой, которая приведена на рис. 4.

Синтезатор построен на основе кольца импульсно-фазовой автоподстройки частоты (ИФАПЧ) с ДПКД в цепи обратной связи.

Сигнал опорного кварцевого генератора (ГКО) с частотой 2 МГц поступает на умножитель на 5 и на делитель частоты с фиксированным коэффициентом деления (ДФКД). На выходе умножителя на 5 форми­руется сигнал второго гетеродина приемника с частотой 10 МГц а на выходах ДФКД формируются:

• опорный импульсный сигнал с частотой сравнения fcp. = 1 кГц и определенной длительностью;

• сигнал тональ­ного вызова с частотой 1 кГц;

• пилот-сигнал с частотой 125 Гц.

Опорный импульсный сигнал частотой fcp. = 1 кГц поступает на один вход частотно-фазового детектора (ЧФД), а на второй его вход приходит импульсный сигнал с выхода ДПКД.

В результате сравнения этих двух сигналов по частоте и фазе на иыходе ЧФД формируется управляющее напряжение, которое через фильтр нижних частот (ФНЧ) поступает на вход управляемого напря­жением генератора плавного диапазона (ГПД) и изменяет его частоту гак, чтобы в кольце ИФАПЧ установился и поддерживался синхронизм. С выхода ГПД сигнал через буферные каскады поступает на выход сиитезатора и на вход ДПКД в цепи обратной связи кольца ИФАПЧ.

В режиме синхронизма частоты на входах ЧФД равны:

fсинт.

fcp. = ---------- ,

N

где N — коэффициент деления ДПКД.

Отсюда выходная частота синтезатора определяется по формуле: fсинт. = N x fcp

Изменяя коэффициент деления ДПКД, можно согласно формуле получать выходные частоты синтезатора в диапазоне 41,5 — 64,499 МГц шагом через 1 кГц.

При изменении внешних условий (температура окружающей среды» изменение напряжения и питания и пр.) начнет изменяться частота ГПД. Эти изменения через ДПКД передаются на вход частотно-фазовоого детектора, который вырабатывает сигнал ошибки в виде изменения постоянного напряжения, подстраивающего через ФНЧ частоту ГПД.

Управление изменением коэффициента деления ДПКД в пределах N = 41500-64499 происходит от УЗЭ по первым трем разрядам (еди­ницы, десятки, сотни), а по четвертому (тысячи) и пятому (десятки тысяч) разрядам от шифратора, входящего в состав ДПКД. В шифраторе, представляющем собой логическое устройство, происходит преобразова­ние команд управления радиостанцией на установку частот по единицам и десяткам мегагерц, приходящим от УЗЭ в виде двоичного кода, в команды управления синтезатором и преселектором приемника.

С выхода УЗЭ команды управления радиостанцией поступают также на схему сравнения и оперативное запоминающее устройство (ОЗУ), входящее вместе с шифратором в состав ДПКД. В схеме сравнения происходит сравнение кодов, приходящих от УЗЭ, с кодом, хранящимся в ОЗУ. При изменении входного кода, связанного с переключением на новую частоту, схема сравнения выдает импульсы сброса и установки ДФКД и ДПКД на новый коэффициент деления, импульсы форсированного управления ЧФД и импульс, разрешающий запись в ОЗУ нового кода.

1.4.2.Генератор задающий

Генератор задающий (ГЗД) предназначен для формировнаия сиг­налов 10 МГц, 1 кГц, 125 Гц.

ГЗД состоит из опорного кварцевого генератора, умножителя частоты на 5, цифрового делителя частоты с фиксированным коэффициентом деления (ДФКД).

1.4.3.Генератор фиксированных частот (ГФЧ)

Генератор фиксированных частот (ГФЧ) предназначен для форми­рования выходного сигнала синтезатора и получения управляющего на­пряжения для перестройки ВЧ контуров приемника радиостанции.

В ГФЧ входят следующие узлы-

• генератор плавного диапазона (ГПД);

• буферные усилители (БУ1) и (БУ2);

• частотно-фазовый детектор (ЧФД).

Принцип работы ГПД описан выше.

1.4.4.Делитель с переменным коэффициентом деления (ДПКД)

Делитель с переменным коэффициентом деления (ДПКД) предназначен для понижения частоты ГПД до частоты сравнения (1 кГц), а также для формирования сигналов переключения поддиапазонов преселектора приемника.

1.4.5.Устройство запоминающее электронное

Устройство запоминающее электронное (УЗЭ) предназначено для запоминания, хранения десяти заранее подготовленных частот (ЗПЧ) в числовой пятиразрядной двоично-десятичной форме и выдачи ее в блоки изделия для управления избирательными формирующими цепями.
