ВНИМАНИЕ!

Особое внимание обращается на строгое выполнение последовательности и правильности соединения блоков радиостанции, изложен­ных в приложении 8 и подразделе 6.12 настоящей инструкции.

При неправильном подключении кабелей № 2 и № 3 радиостанция, выходит из строя.

В В Е Д Е Н И Е

Техническое описание и инструкция по эксплуатации предназначе­ны для изучения принципа работы, правил эксплуатации и выполнения технического обслуживания радиостанции Р-171М.

В описании имеются сведения о назначении, составе и технических данных радиостанции. Приведены сведения о радиостанции в целом, возможных режимах работы, а также о составных ее блоках и узлах. Описание иллюстрировано рисунками и электрическими схемами с перечнями элементов.

В инструкции даются основные правила подготовки, порядка работы, технического обслуживания, хранения, консервации и транспортирования радиостанции.

Перечень встречающихся сокращений-

АВТ. Ртр — автоматическая ретрансляция;

ДМУ — антенно-мачтовое устройство;

APПT — автоматическая регулировка потребляемого тока;

АЧХ — амплитудно-частотная характеристика;

АШ-2м — антенна штыревая длиною 2 м;

БС — бортсеть;

ВФ — выходной фильтр;

ВЧ — высокая частота, высокочастотный;

ГЗд — генератор задающий;

ГИВ — генератор индукторного вызова:

ГКв — генератор кварцевый;

Г КМ — генератор кварцевый модулированный;

ГПД — генератор плавного диапазона;

ГПк — генератор поиска;

ГФЧ __ генератор фиксированных частот;

ДПКД — делитель частоты с переменным коэффициентом деления; ДУПЛ. — дуплекс, дуплексный;

ДФКД — делитель частоты с фиксированным коэффициентом де-

ДУ — дистанционное управление;

ЗПЧ — заранее подготовленная частота;

КПЕ — конденсатор переменной емкости;

КБВ — коэффициент бегущей волны;

КС — ключевой стабилизатор;

МТГ — микротелефонная гарнитура;

НЧ — низкая частота, низкочастотный;

ОЖИД. — ожидание;

ОК. АПП — оконечная аппаратура;

ООС — отрицательная обратная связь;

ПИВ — приемник индукторного вызова;

Прм — приемник, прием;

Прд — передатчик, передача;

ПН — преобразователь напряжения;

ПС — пилот-сигнал;

ПТВ — приемник тонального вызова;

ПУНЧ — предварительный усилитель низкой частоты;

ПУ — преобразователь уровня;

ПШ — подавитель шума;

Р — приемопередатчик;

РУЧ.Ртр — ручная ретрансляция;

СЧ — синтезатор частот;

Тлг — телеграф;

Тлф — телефон;

ТЛК — режим передачи (приема) телекодовой информации;

УАНК —устройство автоматической настройки контура;

УВЧ — усилитель высокой частоты;

УЗЭ — устройство запоминающее электронное;

УМщ — усилитель мощности;

УНК — устройство низкочастотное комбинированное;

УНЧ — усилитель низкой частоты;

УПЧ — усилитель промежуточной частоты;

УСАА — устройство согласующее антенное автоматическое;

УУ — устройство управления;

ФАПЧ — фазовая автоподстройка частоты;

ФДт — фазовый детектор;

ФВЧ —фильтр верхних частот;

ФНЧ — фильтр нижних частот;

Фр — фильтр;

ЦАП — цифроаналоговый преобразователь;

ЦСЧ — цифровой синтезатор частот;

АШ — антенна штыревая;

ППЗУ — программируемое полупостоянное запоминающее уст­ройство;

ЦЧД — цифровой частотный дискриминатор;

ЦИФР — цифровая;

ЭП — эмиттерный повторитель.

А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Н АЗ Н А Ч Е Н И Е

Радиостанция Р-171М возимая, ультракоротковолновая, широко­диапазонная, телефонно-телеграфная с частотной модуляцией, приемо­передающая предназначена для обеспечения беспоисковой радиосвязи с однотипными радиостанциями и с радиостанциями, имеющими общий участок диапазона частот и одинаковый вид модуляции на частотах, свободных от помех.

Радиостанция выпускается в симплексном и дуплексном вариантах и обеспечивает работу с оконечной аппаратурой с каналами 300—3400 Гц и 100—8000 Гц по четырехпроводной линии, аппаратурой телекодовой информации по двухпроводной линии, работу с микротелефонной гарнитурой, дистанционное управление с вынесенного теле­фонного аппарата типа ТА-57, а в дуплексном варианте дополнительно

одновременно работу полукомплектов на одну антенну, автомати­ческую и ручную ретрансляцию корреспондентов. Радиостанция обес­печивает непрерывную работу на передачу круглосуточно и сохраняет работоспособность:

— в интервале температур от минус 40°С до 50°С;

при повышенной влажности 98% и температуре 35°С;

в условиях вибрации в диапазоне частот от 10 до 300 Гц с ускорением до 5 q и линейных ускорений до 4 q;

при ударах с длительностью 1—10 мс, ускорением 75 q.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1 Общие характеристики

Радиостанция, установленная в специально оборудованные автома­шины, при работе микротелефонной гарнитурой с передней панели ра­диостанции на частотах, свободных от помех, обеспечивает следующие дальности связи-

Симплексный вариант:

на стоянке и в движении с антенной АШ-2м не менее 35 км:

- на стоянке с использованием широкодиапазонных антенн с КБВ

в фидере с волновым сопротивлением 75 Ом — не менее 0,4, располо­женных на мачтах высотой 12 м, — не менее 60 км; при работе телеграфным ключом — не менее 70 км.

Дуплексный вариант радиостанции обеспечивает симплексную и дуплексную радиосвязь при частотных разносах полукомплектов в диа­пазоне частот 30—40 МГц и 60—75,999 МГц — 10% и более, а в диапа­зоне частот 40—60 МГц -— 15% и более, при этом дальность симплексной радиосвязи при работе микротелефонной гарнитурой с передней панели радиостанции, когда один из полукомплектов находится на приеме или выключен, составляет:

на стоянке и в движении с антенной АШ-2м не менее 35 км;

на стоянке с использованием широкодиапазонных антенн с КБВ в фидере с волновым сопротивлением 75 Ом — не менее 0,4, располо­женных на мачтах высотой 12 м, — не менее 60 км; при работе теле­графным ключом — не менее 60 км. Дальность дуплексной радиосвязи при работе микротелефонной гарнитурой с передней панели приемопе­редатчика составляет:

при работе в движении с антеннами АШ-2м не менее 10 км:

при работе на стоянке с антеннами АШ-2м не менее 25 км;

при работе на стоянке с использованием широкодиапазониых антенн с КБВ в фидере с волновым сопротивлением 75 Ом — не менее 0,4, расположенных на мачтах высотой 12 м, — не менее 50 км.

Дальность связи в режиме ретрансляции в диапазоне частот 30—40 МГц, 60—75,999 МГц, при разносе частот 10% и более и в диа­пазоне 40—60 МГц при разносе 15% и более при работе на стоянке в режиме передачи полной мощностью и одним переприемом информации составляет:

при использовании штыревых антенн АШ-2м не менее 45 км;

при использовании широкодиапазонных антенн, поднятых на мачты высотой 12 м, — не менее 80 км.

Радиостанция может работать:

на прием;

на передачу малой мощностью;

на передачу полной мощностью,

При этом радиостанция обеспечивает следующие режимы работ;

МТГ — прием и передачу по радио, с возможностью вызова кор­респондента, регулировкой выходного напряжения на телефонах и ра­ботой с подавителем шума;

Тлг. Прм, Тлг. Прд — прием и передачу по радио сигналов тональ­ного телеграфирования,

ТЛК — прием и передачу сигналов телекодовой информации по телефонному каналу;

ОК. АПП — прием и передачу с использованием специальной оконечной аппаратуры;

ДУПЛ. — одновременный прием и передачу по радио с возможностью вызова корреспондента:

ЛИНИЯ — прием и передачу по радио при управлении радиостанцией с телефонного аппарата типа ТА-57, связанного с линейными клеммами радиостанции двухпроводным кабелем П-274М длиной до 500 м с возможностью посылки и приема вызова;

АВТ. Ртр — автоматическую ретрансляцию с использованием подавителя шума и без него с использованием пилот-сигнала при соединении двухпроводной линией линейных клемм двух приемопередатчиков;

РУЧ» Ртр — ручная ретрансляция сигналов.

В радиостанции предусмотрены световая индикация режимов ПРИЕМ, ПЕРЕДАЧА, ЗАЩИТА, сигнала ВЫЗОВ и контроль установлен» ной частоты по световому табло.

.

Питание радиостанции осуществляется от бортовой сети объекта

с заземленным минусом напряжением 27 (+2,7 -4,9) В

Ток, потребляемый радиостанцией симплексного варианта при номинальном напряжении 27 В, составляет:

- при работе на прием не более 2 А;

- при работе на передачу малой мощностью не более 4 А;

- при работе на передачу полной мощностью не более 22 А,

Ток, потребляемый радиостанцией дуплексного варианта при номинальном напряжении 27 В, составляет:

- при одновременной работе на прием и передачу малой мощностью не более 6 А;

- при одновременной работе на прием и передачу полной мощностью не более 24А;

- при работе обоих полукомплектов на прием не более 4 А;

- при работе обоих полукомплектов на передачу полной мощностью не более 44 А.

Масса радиостанции симплексного варианта без упаковки — не бо­лее 80 кг.

Масса дуплексного варианта радиостанции без упаковки — не более 155 кг.

Электрические характеристики приемника

Приемник радиостанции супергетеродинного типа с двойным преобразованием частоты обеспечивает чувствительность, измеренную со входа УСАА, при отношении выходных напряжений сигнала и шума 10:1, частоте модуляции 1 000 Гц и девиации частоты 5 кГц в режиме ДУПЛ. Не более 1,5 мкВ, в режимах МТГ и ОК. АПП — не более 1,2 мкВ,

Чувстительность приемника в режиме ОК. АПП при приеме цифровой информации со скоростью 16 кбит/с с девиацией частоты 5,6 кГц при коэффициенте ошибок (0,8—1) 10^-2 — не более 1,2 мкВ,

Чувствительность приемника в режиме ТЛГ при отношении выходных напряжений сигнала и шума 4:1 — не более 0,6 мкВ.

Напряжение на выходе приемника при входном напряжении 2,4 мкВ, девиации частоты 5 кГц, частоте модуляции 1000 Гц составляет:

-в режиме МТГ (на телефонах ТА-56М) — не менее 11 В при максимальной громкости;

- в режиме ОК. АПП (на нагрузке 600±6 Ом) — 0,52 В±01 В.

Амплитуда выходного напряжения приемника на выходе ЦИФР нагрузке 100 кОм при входном напряжении 5мкВ, девиации частоты 5,6 кГц, частоте модуляции 8000 Гц — 9-14 В»

Ослабление чувствительности приемника, не менее:

по первому зеркальному каналу — 100 дБ;

по второму зеркальному каналу — 80 дБ;

по первой промежуточной частоте — 100 дБ;

по ложным каналам приема:

при расстройках от 30 кГц до 2% от рабочей частоты - 80 дБ;

при расстройках, превышающих 10% от рабочей частоты - 120 дБ.

ПРИМЕЧАНИЕ. Список частот, работа на которых не рекомендуется, приведен в приложении 6.

Частотная характеристика приемника при измерении на паре низкоомных телефонов типа ТА-56М в диапазоне частот 300 - 3400 Гц имеет завал на частотах в сторону уменьшения относительно часто 1000 Гц не более 6 дБ, а на частотах в сторону увеличения относительно 1000 Гц — не более 10 дБ,

Электрические характеристики передатчика

Мощность передатчика на выходе УСАА в режиме полной мощности на эквивалентном сопротивлении 75 Ом при напряжении бортовой сети 27 В должна быть не менее:

в поддиапазоне 30—55 МГц — 80 Вт — для симплексного варианта, 70 Вт — для дуплексного варианта;

в поддиапазоне 55—75,999 МГц — 60 Вт — для симплексного варианта, 50 Вт — для дуплексного варианта.

В режиме малой мощности не менее 3 Вт — для симплексного варианта и 2,4 Вт для дуплексного варианта.

Чувствительность модуляционного входа передатчика в режиме ОК. АПП при частоте модуляции 1000 Гц и номинальной девиации 5 кГц должна быть 420—620 мВ.

Девиация частоты при произношении громкого А перед микрофоном гарнитуры радиостанции — не менее 5 кГц.

Девиация частоты передатчика в режиме «ЦИФР» должна быть 5,6± 1,12 кГц.

Время перехода с приема на передачу и обратно составляет не более 0,3 с.

Электрические характеристики радиолинии

и телефонного канала

Неравномерность частотной характеристики сквозного тракта двух радиостанций (вход ОК. АПП — выход ОК. АПП в режиме ОК.АП) составляет в полосе частот:

300—600 и 3200—3400 Гц от 0 до минус 4 дБ;

600 —800 и 2900—3200 Гц от 0 до минус 3 дБ;

800—2900 Гц от 0 до минус 2 дБ по отношению к выходному напряжению на частоте 1000 Гц, принятому за 0 дБ.

Коэффициент нелинейных искажений в радиолинии, измеренный

при частоте модуляции 1000 Гц, девиации частоты 5 кГц. не превышает 10%.

СОСТАВ РАДИОСТАНЦИИ

состав радиостанции приведен в табл. 1.

Таблица 1

Наименование	Количество
	симплекс	дуплекс
1. Приемопередатчик (Р)	1	2
2. Усилитель мощности (УМщ)	1	2
3. Фильтр (Фр)	1	2
4. Устройство согласующее антенное автоматическое (УСАА) ­	1	2
5. Комплект кабелей (№1, №2, №3, №4,№5, №6, №7)	1	1
6. Ключ телеграфный	1	2
7. Переключатель нагрудный	1	2
8. Гарнитура микротелефонная	1	2
9. Коробка с ЗИП	1	1

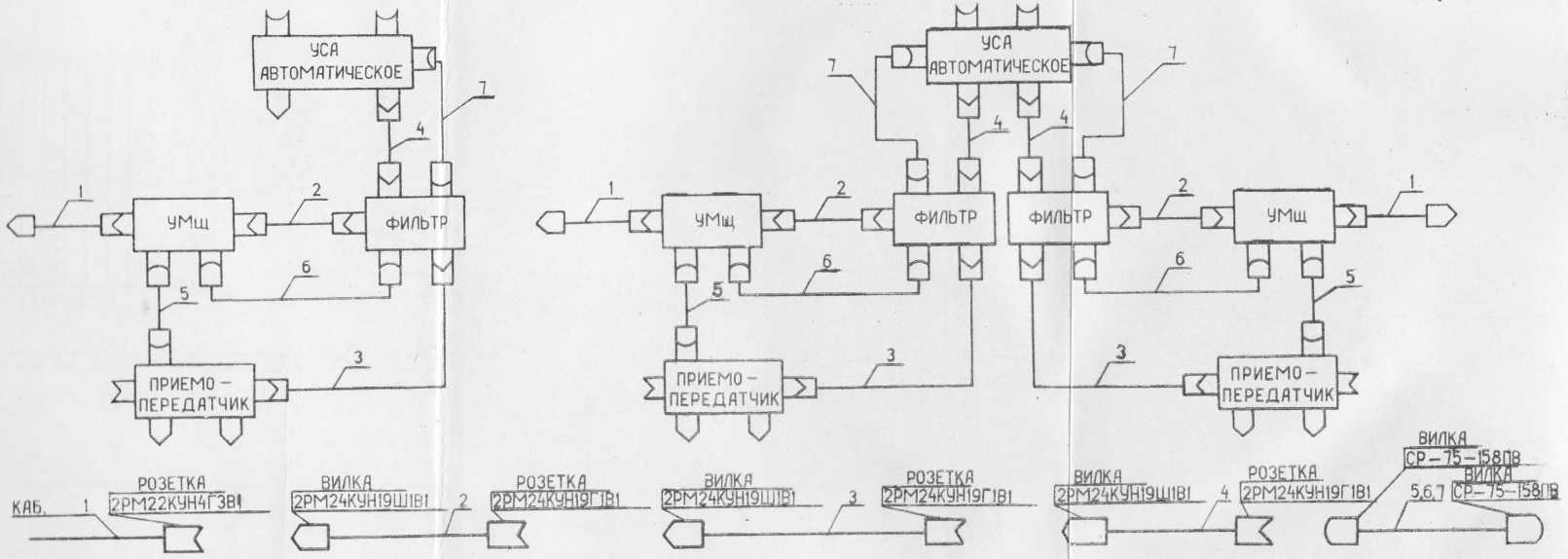

Соединение блоков в симплексном и дуплексном вариантах радиостанции представлено на схеме приложения 8.

УСТРОЙСТВО И РАБОТА РАДИОСТАНЦИИ

Соединение блоков в симплексном варианте

Соединение блоков в дуплексном варианте

Симплексный вариант радиостанции состоит из следующих блоков:

• приемопередатчика;

• усилителя мощности;

• фильтра;

• устройства согласующего антенного автоматического.

Дуплексный вариант радиостанции состоит из следующих блоков:

• двух приемопередатчиков;

• двух усилителей мощности;

• двух фильтров;

• устройства согласующего антенного автоматического.

Работа радиостанции в режиме ПРИЕМ

Структурная схема приемного тракта приведена на рис. 1.

В режиме ПРИЕМ высокочастотный сигнал через параллельный контур с емкостной связью согласующего антенного устройства (УСАА), настроенного на частоту принимаемого сигнала, через контурную систему фильтра (Фр), настроенного на эту же частоту, поступает на вход одного из четырех усилителей высокой частоты (УВЧ1—УВЧ4) приемника блока приемопередатчика. Приемник имеет четыре поддиапазона, коммутация соответствующих УВЧ осуществляется по сигналу синтезатора частот по цепи УПРАВЛЕНИЕ через устройство сопряжения. Отфильтрованный и усиленный в УВЧ одного из поддиапазонов сигнал fc поступает на первый смеситель, на второй вход которого подается усиленное напряжение первого гетеродина fсинт. с синтезатора частот. Частота сигнала синтезатора устанавливается и поддерживается с помощью устройства запоминающего электронного. Индикация установленной частоты осуществляется на световом табло. Выделенный контуром и кварцевым фильтром сигнал первой промежуточной частоты fnрl, равной 11,5 МГц, усиливается УПЧ1 и поступает на второй смеситель.

Напряжение второго гетеродина с частотой 10 МГц подается на второй смеситель также от синтезатора частот. Напряжение второй промежуточной частоты fnp2 = 1,5 МГц усиливается резонансным УПЧ2 и подается на ограничитель, а затем на частотный детектор (дискриминатор). В результате детектирования частотно-модулированного сигнала на нагрузке дискриминатора выделяется напряжение звуковых частот, которое через эмиттерный повторитель (ЭП-1) и через полосовой фильтр поступает на предварительный усилитель низкой частоту (ПУНЧ).

Напряжение со входа дискриминатора поступает также на шумоподавитель (ПШ), который, будучи включенным, шунтирует в отсутствие полезного сигнала выход дискриминатора.

С симметричного выхода ПУНЧ сигнал поступает на устройство коммутации и управления, откуда, в зависимости от выбранного poда работ, поступает либо на разъем ОК. АПП, либо через УНЧ на телефоны МТГ, либо в ЛИНИЮ.

Напряжение с выхода дискриминатора поступает также через ЭП-2 на фильтр нижних частот и далее на компаратор, преобразующий синусоидальный входной сигнал в напряжение прямоугольной формы. Через преобразователь уровня (ПУ) это напряжение поступает на разъем ЦИФР.

Рис. 1. Структурная схема приемного тракта.

Сигнал вызова частотой 1000 Гц проходит через полосовой усилитель 1 кГц на нормально замкнутые контакты реле на детектор (Дт). Продетектированный сигнал поступает на первый вход сумматора, на второй вход которого поступает сигнал, прошедший защитный усилитель и соответствующий детектор.

При поступлении сигнала вызова сигнал с выхода сумматора включает исполнительное устройство приемника тонального вызова (ПТВ) которое может работать в режиме с запоминанием вызова или без запоминания. Исполнительное устройство ПТВ включает световую индикацию вызова: лампу ВЫЗОВ. В режиме ЛИНИЯ при поступлении сигнала вызова включается ГИВ, обеспечивая вызов на телефонный аппарат ТА-57.

Работа радиостанции в режиме ПЕРЕДАЧА

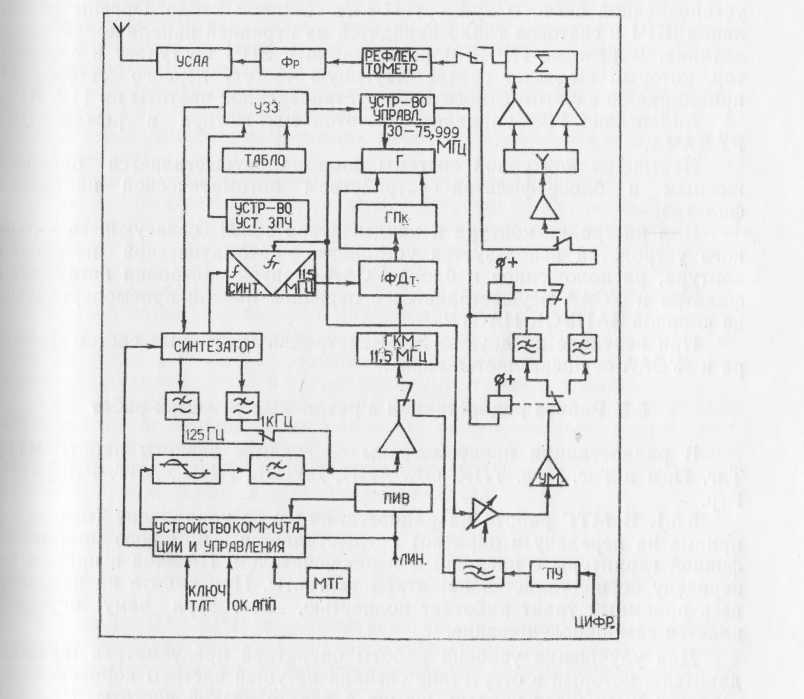

Структурная схема передающего тракта приведена на рис. 2.

В режиме ПЕРЕДАЧА сигнал низкой частоты в зависимости от выбранного рода работы поступает через устройство коммутации и управления на амплитудный ограничитель блока приемопередатчика либо с разъема ОК. АПП, либо с микрофона МТГ, либо с ЛИНИИ. Далее сигнал низкой частоты через ФНЧ и двухкаскадный микротелефонный усилитель поступает на реактивный элемент кварцевого генератора. На микрофонный усилитель в зависимости от рода работы могут быть поданы от синтезатора через соответствующие фильтры низкой частоты и контакты реле сигнал частотой 1000 Гц или пилот-сигнал частотой 125 Гц. Частота 125 Гц используется для управления ретрансляцией.

При работе с разъема ЦИФР, сигнал в виде напряжения прямоугольной формы поступает через преобразователь уровня на ФНЧ, где происходит ограничение его спектра, после чего сигнал, близкий по форме к синусоидальному, подается на реактивный элемент ГКМ,

Частота задающего генератора передатчика устанавливается с помощью устройства запоминающего электронного (УЗЭ), связь которого с генератором осуществляется через преобразователь кода в устройстве управления. УЗЭ работает в двоичном коде, а управление частотного генератора осуществляется в десятичном коде.

Сигналы генератора и синтезатора частот поступают на смеситель передатчика. Сигнал промежуточной частоты 11,5 МГц поступает на вход фазового детектора (ФДт), на второй вход которого подается сиг нал с частотно-модулированного кварцевого генератора (ГКМ). При включении на передачу генератор пилообразного напряжения (ГПк) производит поиск такой частоты генератора, которая при смешивании с частотой синтезатора дает промежуточную частоту, равную частот кварцевого генератора 11,5 МГц.

При уходе частоты генератора на выходе детектора ФДт образуется напряжение смещения, управляющее работой генератора пилообразного напряжения и соответствующей частотой генератора передатчик (Г). При определенной величине напряжения смещения генератор пилообразного напряжения переходит в режим усилителя постоянного тока и на реактивном элементе генератора поддерживается постоянное управляющее напряжение, соответствующее рабочей частоте. Наступа­ет режим стабилизации частоты. Стабильность частоты передатчика оп­ределяется стабильностью частот синтезатора и частотно-модулированного кварцевого генератора.

Сигнал генератора передатчика через буферный усилитель, усилителя мощности приемопередатчика, один из фильтров низкой частоты и соответствующие контакты реле поступает либо на вход блока фильтра (Фр) (режим МОЩН, МАЛАЯ), либо на вход блока усилителя мощности (режим МОЩН. ПОЛНАЯ). Далее сигнал проходит через рефлек­тометр и контурную систему фильтра, настроенную на частоту сигнала передачи. С выхода фильтра сигнал передачи поступает на УСАА и далее в антенну.

Рис.2 Структурная схема передающего тракта.

Установка частоты и настройка радиостанции

Приемопередатчик радиостанции имеет устройство запоминающей электронное, предназначенное для запоминания, хранения информации о десяти заранее подготовленных частотах. УЗЭ обладает свойством хранения информации и при отключенном питании радиостанции. За­пись частоты производится устройством установки частоты. Номинал установленной частоты дублируется на световом табло. Органы управления ЗПЧ и световое табло находятся на передней панели приемопередатчика. В режиме ПРИЕМ информация с ЗПЧ поступает в синтезатор, который выделяет соответствующую частоту первого гетеродина приемника со сдвигом относительно установленной частоты на 11,5 МГц.

Аналогично УЗЭ управляет частотой синтезатора в режиме ПЕРЕДАЧА.

Настройка контурной системы фильтра осуществляется расположенным в блоке фильтра устройством автоматической настройки фильтра.

Для настройки контура и конденсатора связи согласующего антенного устройства используется устройство автоматической настройки контура, расположенное в блоке УСАА. Запуск настройки автоматики фильтра и УСАА осуществляется с передней панели приемопередатчик ка кнопкой ЗАПУСК НАСТР.

При переходе на другую ЗПЧ настройка контурных систем фильтра и УСАА осуществляется вновь.

Работа радиостанции в различных режимах работ

В радиостанции предусмотрены следующие режимы работ: МТГ, Тлг. Прм и Тлг. Прд, ТЛК, ОК. АПП, ДУПЛ., ЛИН., АВТ. Ртр, РУЧ. Ртр,

1. В МТГ работа на радиостанции и ее управление (переход с приема на передачу и обратно) осуществляется с помощью микротелефонной гарнитуры с нагрудным переключателем. Переход с приема на передачу осуществляется нажатием тангенты. При работе на передачу весь приемный тракт работает полностью, благодаря чему осуществляется самопрослушивание.

Для улучшения условий работы оператора предусмотрен шумоподавитель, который в отсутствие сигнала несущей частоты корреспондента резко уменьшает уровень шумов в тракте низкой частоты. Для вызова корреспондента используется частота 1000 Гц, включение которой с одновременным включением радиостанции на передачу осуществляется на жатием кнопки ВЫЗОВ на передней панели приемопередатчика, либо нажатием тангенты в направлении ВЫЗОВ. На приемной стороне тональный вызов прослушивается в телефонах МТГ, а также вклю­чает световой индикатор — лампу ВЫЗОВ, расположенную на передней панели приемопередатчика.

В радиостанции предусмотрена световая индикация режимов приема и передачи. Лампа ПРИЕМ загорается при включении радиостанции и при переходе на передачу гаснет. Лампа ПЕРЕДАЧА загорается при появлении напряжения высокой частоты на выходе фильтра. При срабатывании защиты в ВЧ тракте передачи полной мощностью загорается лампа ЗАЩИТА.

2. В радиостанции тональное телеграфирование обеспечивается передачей сигналов тонального телеграфирования частотой 1000 Гц с помощью телеграфного ключа, для подключения которого на передней панели приемопередатчика предусмотрены специальные гнезда. Прием этих сигналов осуществляется телефоном МТГ.

Для увеличения помехоустойчивости в тракт усиления низкой частоты включается узкополосный активный фильтр (полос. усил. 1 кГц, см. рис.1), который в других режимах работ используется для выделения сигнала вызова.

Световая индикация вызова в этом режиме отключается.

Прием сигналов тонального телеграфирования осуществляется в режиме Тлг. Прм, передача сигналов с помощью телеграфного ключа осущесвляется в режиме Тлг. Прд, в котором радиостанция постоянно удерживается на передачу .

3. Работа радиостанции в ТЛК предназначена для приема и передачи сигналов телекодовой информации по двухпроводной линии. При этом генератор индукторного вызова (см. рис. 1) отключается от линии. Сигнал телекодовой информации проходит в линию через основной приемный тракт и устройство коммутации и управления.

4. В радиостанции предусмотрена работа (прием и передача информации) по четырехпроводной линии и управление (переход с приема на передачу и обратно) по двухпроводной линии с помощью оконечной аппаратуры (ОК. АПП), имеющей 600-омный вход и выход и уровень принимаемого и передаваемого сигналов 0,52 В.

Для контроля работы в этом режиме предусмотрено прослушивание пониженным уровнем с помощью телефонов МТГ.

Для подключения оконечной аппаратуры, работающей в аналоговом режиме, в приемопередатчике предусмотрен специальный разъем ОК. АПП.

В режиме ОК. АПП предусмотрена также возможность работы (прием и передача информации) по четырехпроводной линии и управление (переход с приема на передачу и обратно) по двухпроводной линии с помощью оконечной аппаратуры работающей в цифровом режиме со скоростью передачи информации до 16 кбит/с. Принимаемый и передаваемый сигнал представляет собой сочетание «Лог. 0» и «Лог. 1».

Амплитуда «Лог. 1» составляет 9 - 14 В. Переход с приема на передачу осуществляется передачей «Лог. О».

Для подключения оконечной аппаратуры, работающей в цифровом режиме, в приемопередатчике предусмотрен специальный разъем ЦИФР.

5.Работа станции в режиме ДУПЛ, осуществляется с помощью микротелефонной гарнитуры и нагрудного переключателя, подключенных к приемопередатчику, который будет работать в режиме передачи. Включение режима передачи осуществляется нажатием тангенты. Для приема используется второй приемопередатчик. Прохождение сигнала от микрофона МТГ по передающему тракту аналогично описанном в п. 5.3.

Принимаемый сигнал с выхода УНЧ второго приемопередатчика через устройство коммутации и управления второго приемопередатчика проходит через второй фильтр. УСАА, первый фильтр, устройство коммутации и управления первого приемопередатчика, поступает на телефоны МТГ, подключенной к первому приемопередатчику.

Вызов корреспондента осуществляется нажатием кнопки ВЫЗОВ на передней панели первого приемопередатчика, либо нажатием тангенты МТГ в направлении ВЫЗОВ. Для работы при пониженном уровне шумов в тракте НЧ в отсутствие несущей частоты корреспонденте необходимо использовать шумоподавитель второго приемопередатчика.

При этом, в отличие от других режимов работы, самопрослушивание не осуществляется.

При поступлении сигнала вызова включается лампа ВЫЗОВ второго приемопередатчика, прослушивание вызова осуществляется через телефоны МТГ.

6. Работа радиостанции в ЛИНИИ (прием и передача информации, прием и посылка вызова) и управление ею (переход с приеме на передачу и обратно) осуществляется по двухпроводной линии с помощью телефонного аппарата типа ТА-57.

Индукторный вызов с телефонного аппарата по цепи ЛИНИЯ (см. рис. 1) поступает на приемник индукторного вызова, который через устройство коммутации и управления включает сигнал вызова 1000 Гц

В режиме приема тональный вызов с ПТВ через устройство комммутации и управления включает генератор индукторного вызова и подключает его к ЛИНИИ, По окончании тонального вызова сигнал приема с выхода ПУНЧ поступает через устройство коммутации и управления в микротелефонную трубку телефонного аппарата.

Перевод радиостанции в режим передачи осуществляется нажатием тангенты микротелефонной трубки телефонного аппарата.

7. Работа станции в режиме АВТ. Ртр. по пилот-сигналу или по несущей осуществляется по низкой частоте по двухпроводной линии, соединяющей через клеммы ЛИН. оба приемопередатчика. Выход ПУНЧ первого приемопередатчика соединяется с модуляционным входом второго приемопередатчика, работающего в этом случае на передачу. При приеме ПС на первом приемопередатчике с помощью приемника пилот-сигнала срабатывает исполнительное устройство, включающее второй приемопередатчик на передачу.

Если на ретрансляторе включен шумоподавитель, то аналогичное управление осуществляется при приеме первым приемопередатчиком несущей частоты корреспондента.

Аналогично осуществляется управление при ретрансляции в другом направлении, т. е. при этом второй приемопередатчик работает на прием, устанавливая первый на передачу.

При этом сигнал низкой частоты с выхода ПУНЧ второго приемопередатчика поступает на модуляционный вход первого приемопередатчика.

8. В режиме ручной ретрансляции прохождение сигналов НЧ аналогично режиму АВТ. Ртр.

Управление работой ретранслятора осуществляется с передней панели одного из приемопередатчиков, другой при этом находится в режиме ОЖИД.

Прослушивая низкочастотный тракт с помощью МТГ, оператор в зависимости от команд корреспондентов устанавливает первый приемопередатчик на прием, а второй — на передачу, или наоборот. При этом просхоодит и переключение низкочастотных сигналов.

9. Дистанционное управление радиостанцией через разъем ДУ предусматривает возможность дистанционного включения радиостанции, индикацию режима ПРИЕМ, переключение уровня мощности передачи,

индикацию ЗАЩИТЫ, установку любой из 10 ЗПЧ и запуск настройки радиостанции.

1.Устройство и работа отдельных блоков и узлов радиостанции

1.1.Приемопередатчик

1.1.1. Приемопередатчик предназначен для приема и передачи частотно- модулированных сигналов в диапазоне частот радиостанции, обеспечения различных режимов и сопряжения с оконечными устройствами.

Приемопередатчик выполнен в виде конструктивно и функционально законченного блока.

1.1.2.Приемопередатчик состоит из следующих блоков:

• приемника;

• ситезатора частот с устройством запоминающим электронным;

• передатчика;

• устройства низкочастотного комбинированного:

• блока комбинированного.

1.1.3. Панель приемопередатчика конструктивно является связующим звеном между блоками приемопередатчика. На панель (см. рис. 3) выведены органы управления и индикации:

• световое табло ЧАСТОТА кГц;

• десять кнопок «1»...«0» набора частоты;

• кнопка С — для стирания (сброса) записанной (набранной) частоты;

• переключатель РАБОТА—ЗАПИСЬ — для перехода УЗЭ из рабочего состояния в режим записи (набора) частоты и обратно;

• кнопка ТАБЛО — для включения светового табло ЧАСТОТА кГц в режиме РАБОТА для индикации частоты;

• переключатель НОМЕР ЗПЧ — для установки одной из десяти заранее подготовленных частот;

• кнопка ЗАПУСК НАСТР. — для запуска автоматической на стройки фильтра и устройства согласующего антенного автоматическог при смене частоты или при подстройке;

• лампа ПРИЕМ — для индикации режима приема;

• лампа ВЫЗОВ — для индикации тонального вызова;

• лампа ПЕРЕДАЧА — для индикации режима передачи;

• лампа ЗАЩИТА — для индикации рассогласования ВЧ тракта;

• кнопка ВЫЗОВ — для посылки тонального вызова в радиолинию;

• переключатель РЕЖИМ РАБОТ: МТГ, Тлг. Прм, Тлг. Прд; ТЛК. ОК.АПП, ДУПЛ., ЛИН., АВТ. Ртр, ОЖИД., Прм 1, Прм 2 - для установки различных режимов работы;

ПРИМЕЧАНИЕ: Режимы работы ДУПЛ., АВТ. Ртр, ОЖИД., Прм 1, Прм 2, используются только при работе приемопередатчика в составе дуплексной радиостанции;

• переключатель МОЩНОСТЬ: ОТКЛ. БС, МАЛАЯ, . ПОЛН. для включения (отключения) радиостанции и установки уровня мощности передачи;

• тумблер ПШ — для включения (отключения) шумоподавителя приемника;

• тумблер ПС — для включения (отключения) пилот-сигнала; |

• тумблер ЗАПОМ. ВЫЗОВА — для включения (отключения) режима работы с запоминанием тонального вызова;

• регулятор ГРОМК. — для регулировки уровня громкости на телефонах МТГ;

• резисторы УРОВЕНЬ Прд и Прм (выведены под шлиц) — для регулировки уровней передаваемого и принимаемого низкочастотных сигналов;

• разъем МТГ — для подключения микротелефонной гарнитуры;

• разъем Фр — для подключения НЧ кабеля, соединяющего приемопередатчик с фильтром;

• разъем Р — для подключения ВЧ кабеля, соединяющего приемопередатчик с усилителем мощности;

• гнезда КЛЮЧ Тлг. — для подключения телеграфного ключа;

• клеммы ЛИН. — для подключения двухпроводной линии;

• клемма КОРПУС.

Рис. 3. Передняя панель, органы управления.

1.1.4. На заднюю сторону приемопередатчика выведены:

• разъем ОК. АПП — для подключения оконечной аппаратуры, работающей в аналоговом режиме;

• разъем ДУ — для подключения аппаратуры дистанционного управлении радиостанцией (в том числе дистанционной установки номера ЗПЧ);

• разъем ЦИФР. — для подключения оконечной аппаратуры, работащей в цифровом режиме.
