Создание нового документа
Новый документ Microsoft Visio создается следующими способами:

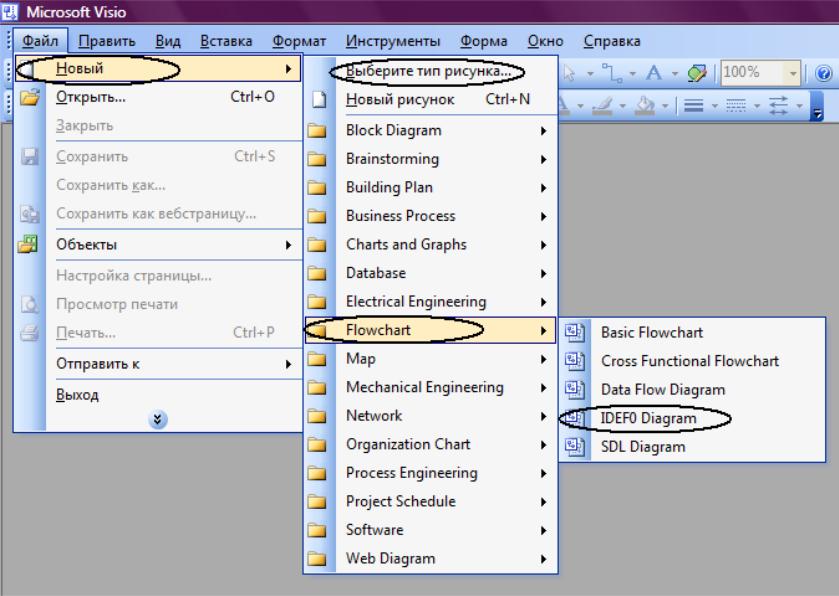

• команда Файл, Новый, Выберите тип рисунка, выбор категории и базового шаблона для документа (рис.13);
• на панели задач выполняется одно из действий: Пустой рисунок – создать новый «пустой» документ; Выберите тип рисунка – выбор типа документа; Из имеющегося рисунка – создание нового документа на основе документа-источника.
На панели задач можно выбрать также раздел Шаблоны, указать шаблон, который находится в Интернете – Шаблоны на узле Office Online; на локальном компьютере – На моем компьютере; на других сайтах в Интернете
– На моих веб-узлах. Можно выбрать ранее использованный шаблон
– Последние использовавшиеся шаблоны.
Сохранение документа
Особенности выполнения операции сохранения документов Visio задаются на вкладке Сохранить в диалоговом окне команды Инструменты,
Опции:
• Спросить для параметров документа при первом сохранении – вызов диалогового окна для заполнения свойств документа при первом сохранении документа;
• Сохранять информацию для Автовосстановления каждые ХХ минут – режим автосохранения документа через указанный интервал времени;
• Показать предупреждения о сохранении файла– вывод сообщений при сохранении рисунков, содержащих ошибки;
• Показать предупреждения об открытии файла – вывод сообщений при открытии рисунков, содержащих ошибки;
• Сохранить файлы Visio как – выбор формата файла по умолчанию для сохранения документов Visio.
Документы Microsoft Visio сохраняются по команде Файл, Сохранить как - как файлы указанного типа (табл. 6), режимы сохранения (кнопка Сохранить): Только чтение – только для чтения; Рабочая область – сохранение расположения трафаретов.

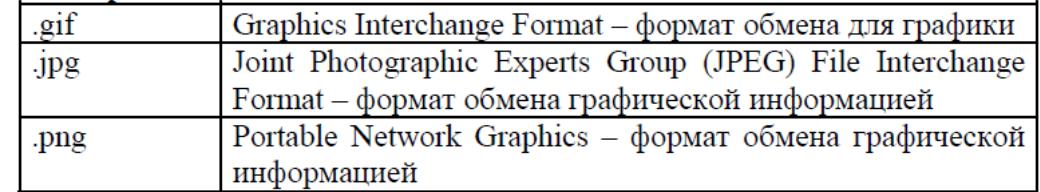

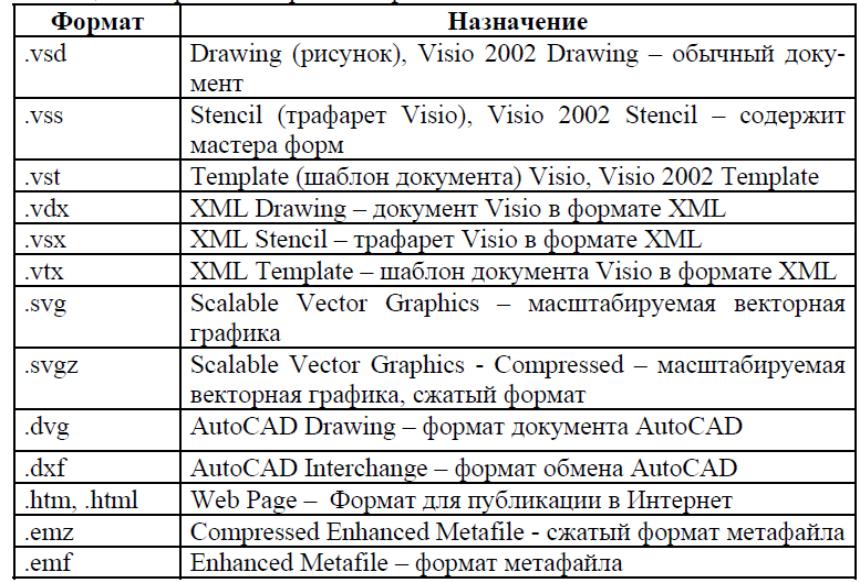

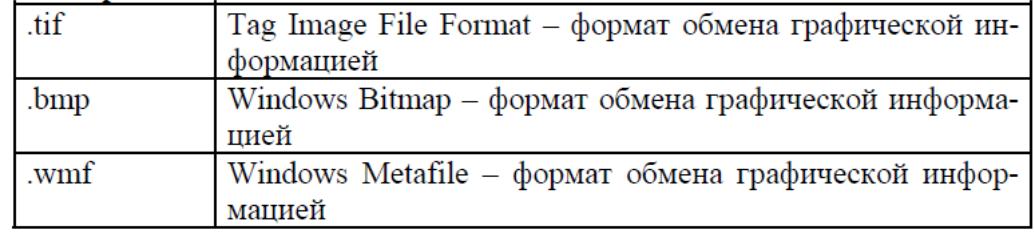

Таблица 3. Форматы сохранения файлов Microsoft Visio
Рисованные формы создаются с помощью инструментов рисования (табл.4), а также путем выполнения операций над другими формами. Они также имеют пользовательские свойства, макросы или программный код обработки форм.

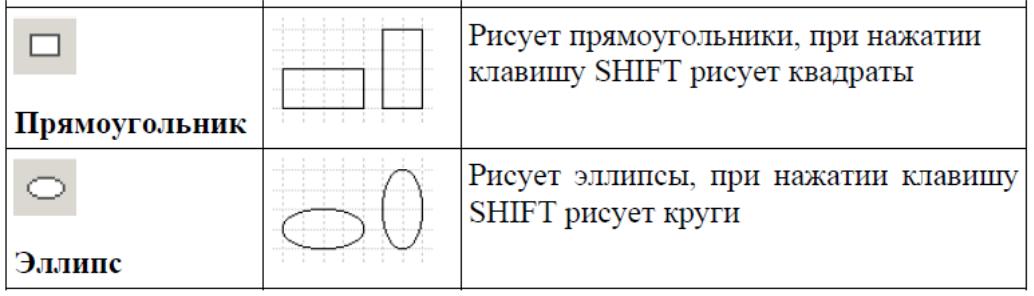

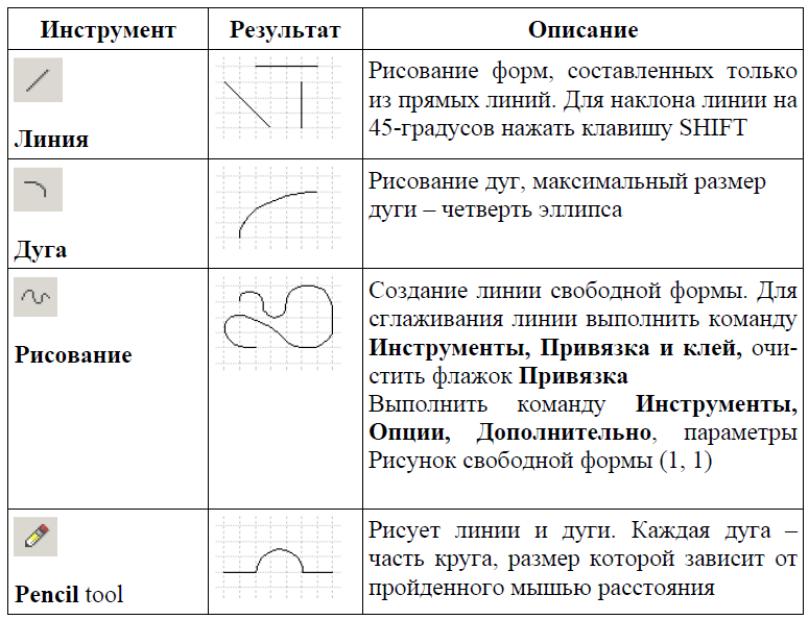

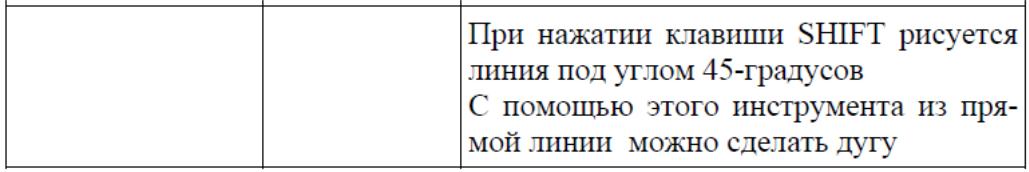

Таблица 4. Инструменты рисования

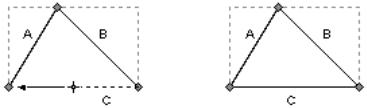

В зависимости от замкнутости контура линий формы различают открытые и закрытые формы. Открытые рисованные формы можно превратить в закрытые формы путем перемещения конечной точки последнего сегмента на начальную точку первого сегмента формы .
Рисунок
Закрытые формы (например, прямоугольник) позволяют применять заливку; открытые формы обеспечивают изменение типа окончания линий
Ход работы:
Задание 1. Создание документа
1. В среде Microsoft Visio выполнить команду Файл, Новый, категория Business Process, шаблон Basic Flowchart (Metric).
2. Сохранить документ как файл с именем Бизнес-процессы – команда Файл, Сохранить как.
3. С помощью команды Файл, Настройка страницы, Параметры Страницы –выполнить настройку страницы Page-1, указать имя страницы ТРАНСПОРТИР. Закрыть окно Настройка Страницы (кнопка ОК).
4. Выбрать трафарет Backgrounds, выделить мастер форм Background steel, перетащить его на страницу ТРАНСПОРТИР.
5. С помощью команды Вид, Панели Инструментов вывести панели инструментов Visio: Standard, Formatting, Format Shape.
Задание 2. Работа с мастером форм
6. Выбрать трафарет Basic Flowchart. На страницу ТРАНСПОРТИР поместить мастер форм Terminator. Вывести окно Размер и Положение (через пункт меню Вид), задать значения параметров формы:
Ширина – 145mm, Высота – 65 mm. Используя кнопки на панели инструментов Форматировать Форму, убрать заливку (Нет заливки) и тень (Нет тени) формы.

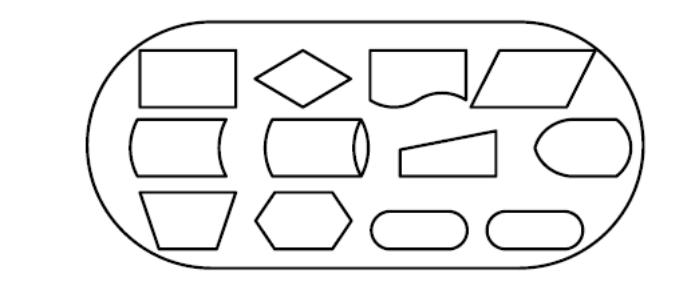

7. Наложить сверху на форму овала другие мастера форм согласно рис. 35. Убрать заливку (Нет заливки) и тень (Нет тени) с этих форм.
8. Для каждого ряда выполнить выравнивание форм по вертикали с помощью команд Форма, Выровнять Формы и распределение по горизонтали с помощью команды Форма, Распределить Формы.
9. Выделить все формы с помощью инструмента Указатель, выполнить заливку форм (Gray-25%). С помощью команды Формы, Операции, Вычитание выполнить «вырезание» из тела первой формы наложенных форм.
Рисунок
10. Вызвать панель инструментов Шаблон, вызвать трафарет документа – кнопка Показать Шаблон Документа. Ознакомиться с содержимым трафарета.
11. Выполнить команду копирования созданной формы – Правка, Копировать. Перевести курсор на трафарет Шаблон Документа и выполнить создание нового мастера форм с помощью контекстной команды Вставить. В результате на трафарете будет создан новый мастер форм Master.#.
12. Выделить новый мастер форм, выполнить контекстную команду Переименовать – дать имя «Транспортир».
13. С помощью контекстной команды Править Мастер, Edit Master Shape выполнить редактирование формы мастера: изменить заливку на Gold.
14. Вставить в документ отредактированный мастер форм Транспортир. Выделить вставленную форму, выполнить команду Форма, Операции, Фрагмент. В результате исходная форма разбивается на фрагменты: группа наложенных форм и «пустой» транспортир. Выделить «пустой» транспортир и переместить на свободную область листа.
15. Выделить группу наложенных форм, выполнить команду группирования форм – Форма, Группировка, Группировать. Скопировать групповую форму – команда Правка, Копировать. Перевести курсор на трафарет документа Шаблон документа и выполнить создание нового мастера форм с помощью контекстной команды Вставить. В результате на трафарете будет создан новый мастер форм Master.#.
16. Выделить новый мастер формы, выполнить контекстную команду Переименовать – изменить имя «Групповая форма». Вставить в документ отредактированный мастер форм Групповая форма.
Самостоятельное задание 1

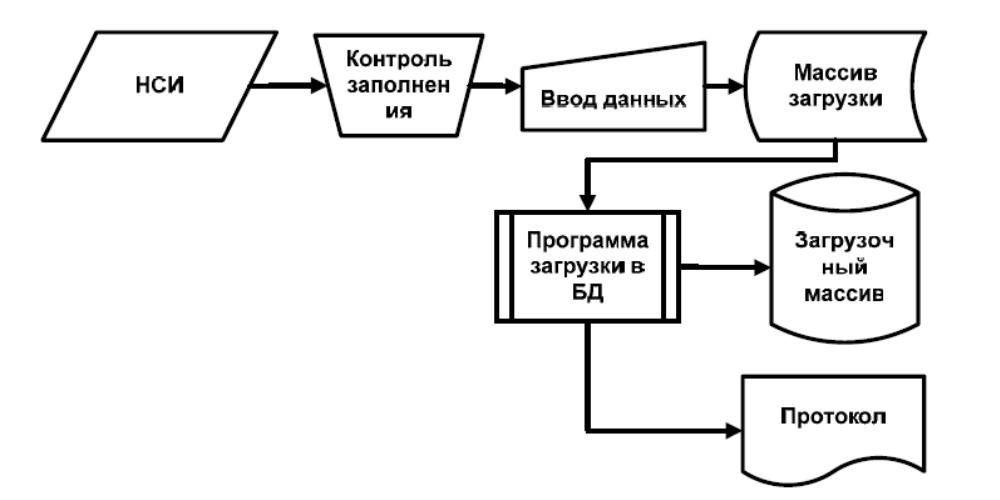

1. Создать новую страницу с именем СХЕМА-1, на которой построить схему технологического процесса загрузки в базу данных нормативно-справочной информации:
Самостоятельное задание 2А

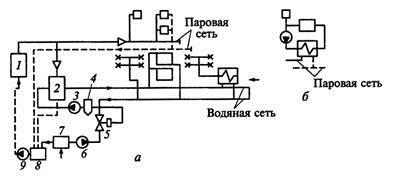

1. Создать новую страницу с именем СХЕМА-2а, на которой построить схему теплоснабжения от паровой котельной:
