Панели инструментов

Панели инструментов выводятся с помощью команды Вид, Панели инструментов. Типы панелей инструментов: Стандартная – стандартные команды Главного меню для работы с документами, выбор специальных инструментов (Указатель, Соединитель, Текст, Инструменты рисования);

Форматирование – форматирование шрифта, линий, стрелок и т.п.;

Действие – выполнение операций над формами (выравнивание, вращение, разбиение, соединение, перемещение форм и т.п.);

Разработчик – создание и запуск макросов, работа в редакторе Visual Basic, показ листа форм (электронной таблицы), вставка элементов управления ActiveX4, переключение в режим конструирования (при использовании VBA);

Рисунок - инструменты рисования прямоугольника, эллипса, линии, дуги и свободной линии; карандаш;

Форматировать форму – форматирование стиля линий, заполнения, привязки к слоям, углов, прозрачности, заливки, тени;

Форматировать текст – форматирование шрифта, абзаца текста;

Чернила – панель для рисования форм, вставки редакторской правки с использованием инструментального средства «чернила» и др.;

Расположение и направление – настройка линий связи форм для определенного типа диаграмм (потоки работ, сетевые диаграммы);

Предпросмотр – редакторская правка рисунков, вставка примечаний, исправлений для последующего просмотра и окончательного редактирования (принять, отклонить), выбор цвета для идентификации рецензентов и др.;

Картинка – инструменты для редактирования изображений, соответствующих графическим файлам: Вставить картинку, Обрезка, Форматировать картинку, Прозрачность и др.;

Привязка и клей – инструменты для управления взаимным расположением форм, привязкой форм к направляющим, сетке, друг к другу;

Настройка Microsoft Visio

Настройка Microsoft Visio выполняются в диалоговом окне, выводимом с помощью команды Инструменты, Опции. На вкладке Общие указывается имя и инициалы автора рисунков, количество действий, запоминаемых для отмены; выполняется центрирование страницы и др. На вкладке Просмотр задается состав элементов экрана, параметры качества изображения, текста и форм. На вкладке Сохранить осуществляется выбор опций сохранения документа (автосохранение, заполнение свойств документа, формат сохраняемого файла по умолчанию). На вкладке Регион задаются установки регионального языка. На вкладке Единицы производится настройка единиц измерения (длины и ширины страницы, размера текста, углов, длительности и т.п.). На вкладке Орфография выполняется настройка орфографической правки текста рисунков. На вкладке Поиск шаблона осуществляется настройка режима поиска форм. На вкладке Безопасность указывается режим безопасности документов. На вкладке Дополнительно настраиваются дополнительные опции (точность и сглаженность рисунков, запись действий в журнале Outlook, запись установок в регистр Windows и др.).

Внешний вид экрана для работы пользователя определяется командами режима View (табл. 1).

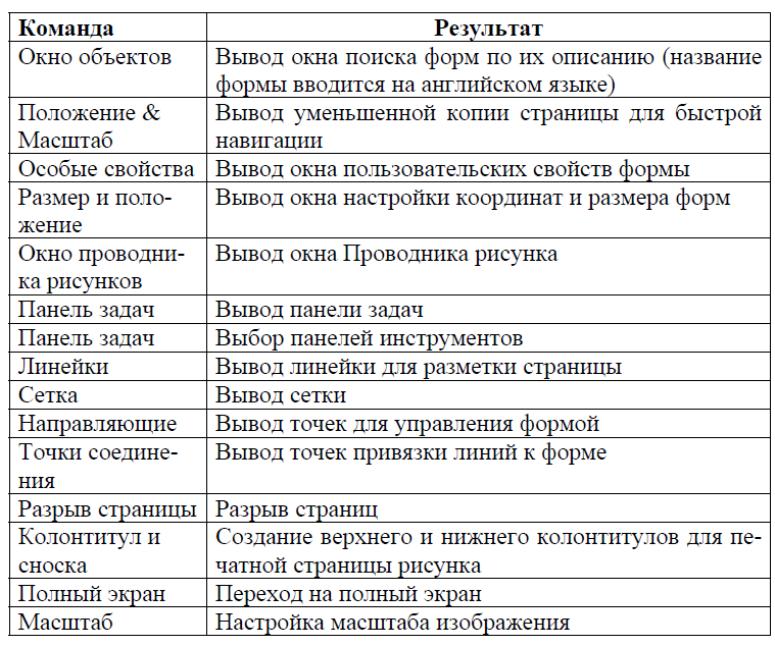

Таблица 1. Команды режима View

Категории шаблонов (Категории)

Основные категории стандартных шаблонов в поставке Visio Professional 2003 представлены в табл. 2. В поставку входят стандартные шаблоны, которые содержат трафареты, на которых находятся мастера форм, используемые для создания форм. В шаблоны также входят стили форматирования, параметры настройки Microsoft Visio, облегчающие создание тематических рисунков.

Таблица 2. Состав категорий шаблонов

Категория Block diagram (блок-диаграммы)

Это основная категория для создания различных блок-схем и диаграмм, используемых в самых различных целях. Основные шаблоны: • Basic Shapes – для построения блок-схем, диаграмм с помощью простых геометрических форм: треугольник, квадрат, 5-, 6-, 7-, 8-угольник, 5-, 6-, 7-конечная звезда, круг, эллипс, прямоугольный треугольник, стрелки и др.;

• Blocks – для создания блок-схем и диаграмм на основе плоских и объемных геометрических форм;

• Blocks with Perspective – для создания блок-схем с использованием фигур в аксонометрии (перспективные бокс, ромб, круг, бокс с автоматической настройкой по высоте, стрелки) и т.п.

Во все шаблоны включены стандартные трафареты: Borders and Titles (оформление границ и титульных подписей страниц, вставка гиперссылки) и Background (оформление подложки).
