Глава №9: Коллекторные двигатели
Вопрос №1: Укажите особенности конструктивного исполнения коллекторных микродвигателей постоянного и переменного тока.
Коллекторные микродвигатели имеют меньшие массу и объем на единицу полезной мощности и более высокий КПД по сравнению с асинхронными и синхронными двигателями. В отличие от коллекторных машин большой мощности коллекторные микродвигатели не имеют дополнительных полюсов и компенсационных обмоток и выполняются, как правило, двухполюсными.
Широкое распространение коллекторных микродвигателей обусловлено такими их положительными качествами, как получение самых различных частот вращения, плавное и экономичное изменение частоты вращения в широком диапазоне, сравнительно высокий КПД, большие пусковые моменты, небольшие габаритные размеры и масса. Основным недостатком коллекторных двигателей, ограничивающим области их применения, является наличие у них щеточно-коллекторного узла, снижающего надежность работы, особенно в условиях тряски, вибраций, резко меняющихся температуры, давления и т.п.
Несмотря на наличие скользящих контактов, коллекторные микродвигатели широко применяются для привода самых различных механизмов, особенно в электроприводах, питающихся от автономных источников питания (автомобили, самолеты, морские и речные суда, ракеты, космические станции и т.п.). Коллекторные ДПТ по способу возбуждения можно разделить на двигатели с независимым или параллельным возбуждением, последовательным возбуждением, возбуждением от постоянных магнитов (рис. 9.1).

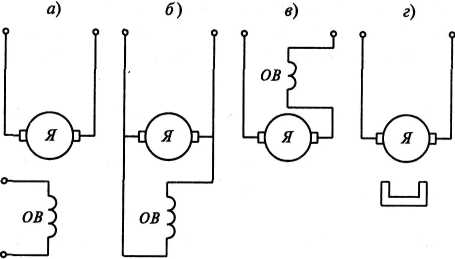

Рис. 9.1. Схемы включения ДПТ:
а — с независимым возбуждением; б — с параллельным возбуждением; в — с последовательным возбуждением; г — с возбуждением от постоянных магнитов
Конструктивно ДПТ имеют закрытое или защищенное исполнение. Особенностью конструкции якоря коллекторных МД мощностью в единицы и десятки ватт является малое число пазов. Коллекторы МД, как правило, имеют пластмассовую основу. Иногда для увеличения прочности коллекторы снабжаются специальными армирующими кольцами. Концы секций обмоток якоря электрически соединены с пластинами коллектора. На подшипниковых щитах устанавливаются щеткодержатели, в которых располагаются щетки. Щетки прижимаются к коллектору пружинами.
Вопрос №2: Назовите способы регулирования частоты вращения коллекторных двигателей.
В ДПТ, включенном по схеме рис. 9.1, б, приложенное к якорю напряжение U уравновешивается при вращении якоря ЭДС, наводимой в обмотке основным магнитным потоком и падением напряжения в цепи якоря:
где Iя — ток якоря; гя — сопротивление обмотки якоря; гщ — сопротивление щеточного контакта; гр — сопротивление включенных последовательно с якорем регулировочных резисторов.
Электродвижущая сила Ея пропорциональна магнитному потоку Ф и частоте вращения якоря и:
где се = pN/(60a) — постоянная величина;р — число пар полюсов; N — число проводников обмотки якоря; а — число пар параллельных ветвей.
Частота вращения якоря ДПТ, согласно (9.1) и (9.2),
Из (9.5) следует, что частоту вращения при неизменной нагрузке можно регулировать одним из трех следующих способов:
1) путем изменения напряжения питания U;
2) путем изменения сопротивления цепи якоря 2гя;
3) путем изменения магнитного потока Ф.
Вопрос №3: Перечислите достоинства и недостатки ДПТ малой мощности.
В
настоящее время из большого разнообразия
известных коллекторных двигателей
переменного тока малой мощности в схемах
автоматики применяются в основном
лишь однофазные коллекторные двигатели
с последовательным возбуждением. Эти
двигатели по своему устройству почти
не отличаются от ДПТ с последовательным
возбуждением. Отличие заключается в
том, что они имеют не литые, а шихтованные
из листовой электротехнической стали
не только якорь, но и станину, и полюсы
(рис. 9.7). Последнее необходимо для
уменьшения потерь на вихревые токи от
переменного во времени магнитного
потока. Обмотка возбуждения коллекторного
двигателя переменного тока часто делится
на две части, включаемые с разных сторон
якоря (рис. 9.8). Такое симметрирование
обмоток позволяет снизить радиопомехи.
Основные уравнения. Уравнение равновесия
напряжений коллекторного двигателя
переменного тока значительно сложней
аналогичного уравнения ДПТ. Объясняется
это тем, что при переменном токе необходимо
учитывать ЭДС, которые наводятся в
обмотках возбуждения
и якоря переменными во времени магнитными
потоками

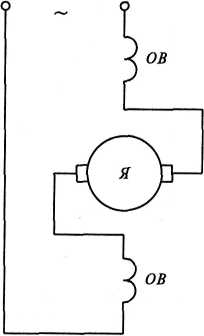

Рис. 9.8. Схема включения коллекторного
двигателя переменного тока
Вопрос №4: Сравните вращающие моменты коллекторных двигателей при работе на постоянном и переменном токе.
Вращающий момент коллекторного двигателя переменного тока создается, так же как и у ДПТ, в результате взаимодействия тока обмотки якоря с магнитным потоком полюсов: Если ток якоря 1Я и магнитный поток полюсов Фв совпадают по фазе во времени, то вращающий момент М, несмотря на переменный характер rя и Фв, не изменяет своего направления, так как одновременно с током аналогично изменяется и поток. Однако вследствие изменения тока и потока во времени вращающий момент не остается постоянным. При наличии временного сдвига 3 между током /я и потоком Ф в определенные моменты времени вращающий момент М даже меняет знак. ,
М = 0,5см1ятФвтсоs β - 0,5см1ятФвт cos(2w1t + β) = Мср + Мпер
Рассматривая это выражение, убеждаемся в том, что вращающий момент однофазного коллекторного двигателя кроме постоянной составляющей Мср содержит еще переменную составляющую Мпер, которая изменяется во времени с двойной частотой сети. В моменты времени, когда ток i или поток Фв проходит через нуль, вращающий момент равен нулю. В определенные моменты времени вращающий момент М принимает отрицательные значения. Значение отрицательного момента зависит от угла сдвига тока и потока р. При Р = 0 амплитуда переменной составляющей момента М равна постоянной составляющей момента М и момент не имеет отрицательных значений. Угол Р отставания магнитного потока от тока возникает из-за потерь в стали, поэтому в коллекторных двигателях переменного тока всегда стремятся максимально уменьшить потери в стали.
Пульсация момента, наблюдаемая у рассматриваемых двигателей, вследствие большой ее частоты и значительных маховых масс якоря и вращающихся частей механизмов, приводимых во вращение двигателем, практически не отражается на средней скорости. Однако в приводах, где требуется высокая стабильность мгновенной скорости, с ней нельзя не считаться.
м
вид гиперболы.

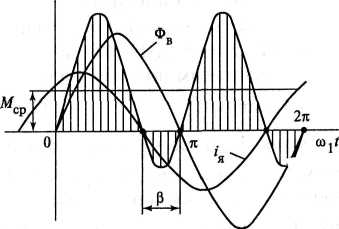

Рис.9.10. Зависимость
вращающего момента
коллекторного
двигателя
переменного
тока во времени
Вопрос №5: Из-за чего при работе коллекторного двигателя на переменном токе магнитный поток и потребляемый ток сдвинуты по фазе?
Рис. 9.9. Векторная диаграмма коллекторного двигателя переменного тока,
β — угол сдвига по фазе между током и потоком в якоре, обусловленный в основном потерями в стали, создает поперечный поток ротора Ф и поток рассеяния якоря Фя5
Вопрос №6: Объясните причину возникновения трансформаторной ЭДС в коммутируемой секции коллекторного двигателя, работающего на переменном токе.
В коммутируемой секции (секции, замкнутой щетками накоротко) кроме реактивной ЭДС и ЭДС вращения наводится еще ЭДС трансформации. Эта ЭДС возникает вследствие пульсации потока полюсов, с осью которых совпадает ось коммутируемой секции, являющейся как бы замкнутой накоротко вторичной обмоткой трансформатора, первичной обмоткой которого является обмотка возбуждения. Электродвижущая сила трансформации Ек т в отличие от реактивной ЭДС EkR и ЭДС вращения Ек не зависит ни от частоты вращения, ни от нагрузки — тока /я, кроме того, она сдвинута от EkR и Ек по фазе (рис. 9.11). Суммарная ЭДС коммутируемой секции
при изменении частоты вращения и нагрузки изменяется не только по значению (за счет EkR и Ёк ), но и по фазе (из-за наличия ЕКТ), что затрудняет сведение ее к нулю, даже при применении дополнительных полюсов и компенсационных обмоток.

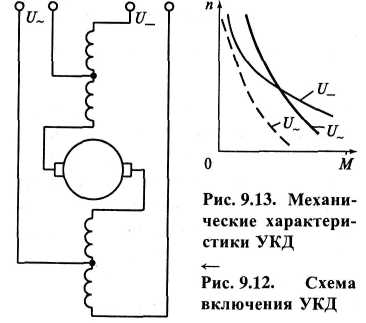

Вопрос №7: Изобразите схему включения УКД.
Вопрос №8: Каковы достоинства и недостатки УКД?
По своему устройству УКД почти не отличаются от коллекторных двигателей переменного тока с последовательным возбуждением. Их отличительная особенность — наличие дополнительных средних выводов у обмоток возбуждения При работе на постоянном токе под напряжением находится вся обмотка возбуждения, а при работе на переменном токе — лишь часть ее. Последнее необходимо для сближения механических характеристик УКД на постоянном и переменном токе (рис. 9.13). Дело в том, что при использовании всей обмотки на постоянном токе УКД развивает большие моменты и имеет большие частоты вращения, чем на переменном токе, что объясняется влиянием на переменный ток и его фазу индуктивных сопротивлений обмоток якоря и возбуждения. Однако даже при использовании на переменном токе только части витков обмотки возбуждения УКД может быть универсальным лишь по значению вращающего момента, развиваемой мощности и частоте вращения, причем только при номинальной частоте вращения. При всех других частотах вращения рабочие характеристики УКД на переменном токе хуже, чем на постоянном.
Ток УКД с уменьшенным числом витков обмотки возбуждения при его работе от сети переменного тока больше, чем при работе от сети постоянного тока при той же механической мощности на валу. Это объясняется тем, что в первом случае ток кроме активной составляющей, которая при соответствующей нагрузке примерно равна току УКД при его работе от сети постоянного тока, имеет еще реактивную составляющую. Потери в УКД при переменном токе больше, чем при постоянном, так как при переменном токе к потерям, имеющимся при постоянном токе, добавляются еще по^~ я в стали статора, а также потери в меди обмоток вследствие увеличения потребляемого УКД тока.
Искрение под щетками, радиопомехи и шум УКД при переменном токе значительно больше, чем при постоянном,что объясняется ухудшенными условиями коммутации вследствие наличия в коммутируемых секциях трансформаторной ЭДС.
Характеристики УКД принципиально не отличаются от характеристик ДПТ с последовательным возбуждением, однако во многом уступают им.
