Определение связей атрибутов в иерархии Sales Territory
Откройте измерение «Sales Territory» в конструкторе измерений и перейдите на вкладку «Связи атрибутов» (Рисунок 330).
Рисунок 330. Схема связи атрибутов измерения "Sales Territory"
На схеме щелкните правой кнопкой мыши атрибут «Sales Territory Country» и в контекстном меню выберите команду «Создать связь атрибутов». В диалоговом окне «Создать связь атрибутов» свойство «Исходный атрибут» имеет значение «Sales Territory Country». Задайте для свойства «Связанный атрибут» значение «Sales Territory Group». В списке «Тип связи» оставьте выбранным тип «Гибкая». Нажмите кнопку ОК (Рисунок 331).
Рисунок 331. Измененная схема связи атрибутов измерения "Sales Territory"
Атрибут Sales Territory Group теперь связан с атрибутом Sales Territory Country, а он, в свою очередь, с атрибутом Sales Territory Region. Свойству RelationshipType для каждой из этих связей должно быть присвоено значение «Гибкая», поскольку со временем распределение регионов по стране и стран по группам может измениться.
Определение связей атрибутов в иерархии Product Model Lines
Откройте в конструкторе измерений измерение «Product» и перейдите на вкладку «Связи атрибутов» (Рисунок 332).
Рисунок 332. Схема связи атрибутов иерархии Product Model Lines
На схеме щелкните правой кнопкой мыши атрибут «Model Name» и в контекстном меню выберите команду «Создать связь атрибутов». В диалоговом окне «Создать связь атрибутов» поле «Исходный атрибут» имеет значение «Model Name». Задайте для поля «Связанный атрибут» значение «Product Line». В списке «Тип связи» оставьте выбранным тип «Гибкая». Нажмите кнопку ОК (Рисунок 333).
Рисунок 333. Измененная схема связи атрибутов иерархии Product Model Lines
Определение связей атрибутов в иерархии Fiscal Date
Откройте в конструкторе измерений измерение «Date» и перейдите на вкладку «Связи атрибутов» (Рисунок 334).
Рисунок 334. Схема связей атрибутов измерения «Date»
На схеме щелкните правой кнопкой мыши атрибут «Month Name» и в контекстном меню выберите команду «Создать связь атрибутов». В диалоговом окне «Создать связь атрибутов» поле «Исходный атрибут» имеет значение «Month Name». Установите поле «Связанный атрибут» в значение «Fiscal Quarter». В списке «Тип связи» выберите тип связи «Жесткая». Нажмите кнопку ОК (Рисунок 335).
Рисунок 335. Добавленная связь "Month Name"->"Fiscal Quarter"
На схеме щелкните правой кнопкой мыши атрибут «Fiscal Quarter» и выберите команду «Создать связь атрибутов». В диалоговом окне «Создать связь атрибутов» свойство «Исходный атрибут имеет» значение «Fiscal Quarter». Задайте для свойства «Связанный атрибут» значение «Fiscal Semester». В списке «Тип связи» выберите тип связи «Жесткая». Нажмите кнопку ОК ().

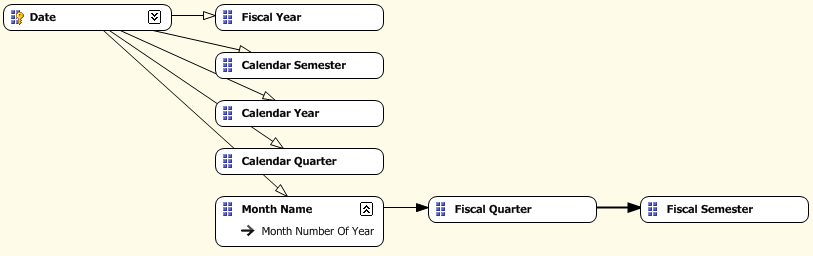

Рисунок 336. Добавленная связь "Fiscal Quarter"->”Fiscal Semester”
Самостоятельно создайте жесткую связь «Fiscal Semester» -> «Fiscal Year» (Рисунок 337).

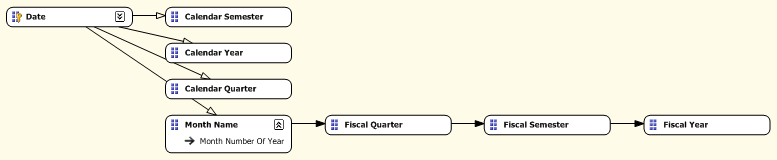

Рисунок 337. Добавленная связь”Fiscal Semester” -> “Fiscal Year”
Определение связей атрибутов в иерархии Calendar Date
Самостоятельно создайте жесткие связи “Month Name”->”Calendar Quarter”, “Calendar Quarter” -> ”Calendar Semester”, ”Calendar Semester” - >”Calendar Year” (Рисунок 338)
Рисунок 338. Окончательная структура иерархии "Calendar Date"
