Просмотр куба

После развертывания куба данные куба отображаются на вкладке «Обозреватель» конструктора кубов (Рисунок 135), а данные измерений отображаются на вкладке «Обозреватель» конструктора измерений (Рисунок 136).

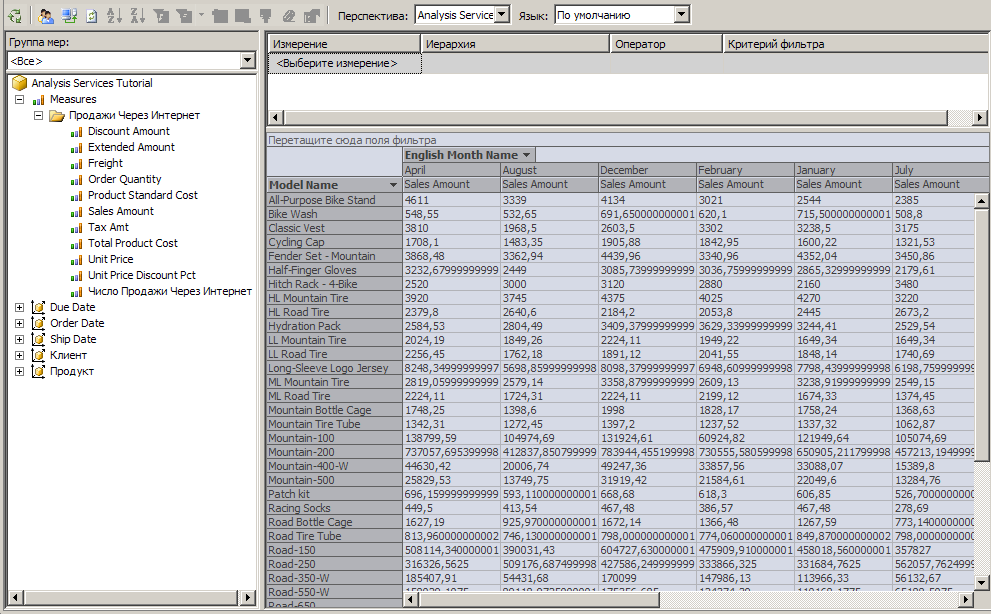

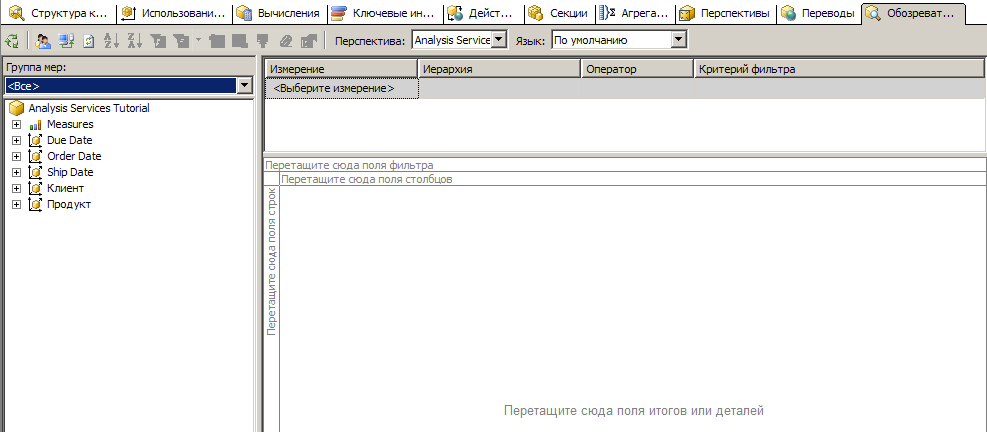

Рисунок 135. Вкладка "Обозреватель" конструктора кубов

Рисунок 136. Вкладка «Обозреватель» конструктора измерений

В конструкторе измерений среды BI Dev Studio откройте измерение «Продукт» (Рисунок 137). Для этого дважды щелкните измерение «Продукт» в узле «Измерения» обозревателя решений (Рисунок 138).

Рисунок 137. Измерение "Продукт" в конструкторе измерений

Рисунок 138. Измерение "Продукт" в обозревателе решений

Перейдите на вкладку «Обозреватель», чтобы просмотреть элемент All иерархии атрибутов Product Key (Рисунок 139).

Рисунок 139. Элемент All иерархии атрибутов ProductKey

В лабораторной работе № 4 будет определена пользовательская иерархия для измерения «Продукт», позволяющая просматривать это измерение.

Перейдите в конструктор кубов среды BI DevStudio (Рисунок 135). Для этого в обозревателе решений в узле Кубы дважды щелкните куб Analysis Services Tutorial (Рисунок 140).

Рисунок 140. Куб Analysis Services Tutorial в обозревателе решений

Необходимо указать, какой срез куба многомерного куба мы хотим просмотреть. Для этого следует выбрать измерения, которые будут отложены по осям куба.

Разверните измерение «Order Date» (Дата заказа) в левой части закладки «Обозреватель» конструктора кубов и выделите измерение Order Date.English Month Name (Дата заказа - Англоязычное название месяца) (Рисунок 141).

Рисунок 141. Измерение Order Date.English Month Name

Перетащите выбранное измерение в центральную часть окна, в прямоугольник «Перетащите сюда поля столбцов» (Рисунок 142).

Рисунок 142. Выбранное измерение-столбец

Аналогичным образом выделите измерение Продукт.Model Name (Название модели) и перетащите его в прямоугольник «Перетащите сюда поля для строк» (Рисунок 143).

Рисунок 143. Выбранное измерение-строка

Далее выберите меру Продажи через Интернет.Sales Amount (Сумма продаж) и перетащите ее в прямоугольник «Перетащите сюда поля итогов или деталей» (Рисунок 144).

Рисунок 144. Добавленная мера

В результате в центральной части окна отобразятся данные о сумме продаж товаров (по вертикали) по месяцам года (по горизонтали).

Контрольные вопросы

1. Дайте определения понятиям «OLAP-куб», «измерение», «мера», «элемент измерения», «иерархия измерения».

2. Какие действия производятся при развертывании проекта?

5. Изменение мер, атрибутов и иерархий

В данной лабораторной работе будет произведено улучшение куба с точки зрения работы пользователя, развертывание изменений, связанных с обработкой куба и его измерений.

Теоретическое введение

Настройка свойств мер

Меры имеют свойства, позволяющие определять и управлять их работой и отображением для пользователей. Меры наследуют определенные свойства у группы мер, элементами которых они являются, если только эти свойства не переопределены на уровне мер. Свойства мер определяют статистическое вычисление, тип данных, отображаемые для пользователей имена, папку отображения, строку форматирования, выражения меры, базовые исходные столбцы и видимость для пользователей (Таблица 8).

Таблица 8. Свойства мер

Свойство	Определение
AggregateFunction	Определяет, как выполняется статистическое вычисление мер.
DataType	Указывает тип данных столбца базовой таблицы фактов, к которым привязана мера.
Description	Содержит описание меры, которое может быть видно в клиентских приложениях.
DisplayFolder	Указывает папку отображения, в которой будет представлена мера при подключении пользователя к кубу. Если куб содержит множество мер, папки отображения позволяют разбить их по категориям мер, упростив доступ к ним.
FormatString	Определяет формат представления.
ID	Отображает уникальный идентификатор (ID) меры. Это свойство доступно только для чтения.
MeasureExpression	Многомерное выражение (MDX), определяющее меру.
Name	Имя меры.
Source	Столбец в представлении источника данных, к которому привязана мера.
Visible	Определяет, отображается мера или скрыта.
