Руководство Пользователя
Для запуска программного комплекса ANSYS ED 9 необходимо перейти в директорию сервера и выбрать там ANSYS Product Launcher. Чтобы загрузить модель потребуется файл с командами. Формат требуемого файла – .log. Проверим, что файл начинается с команды /BATCH, иначе файл не будет распознан коммандером ANSYS. Поместим этот файл в рабочую папку, откуда ANSYS читает все файлы. Данная папка указывается в программе ANSYS Product Launcher. Вид окна программы ANSYS Product Launcher показан на рисунке 5.1.

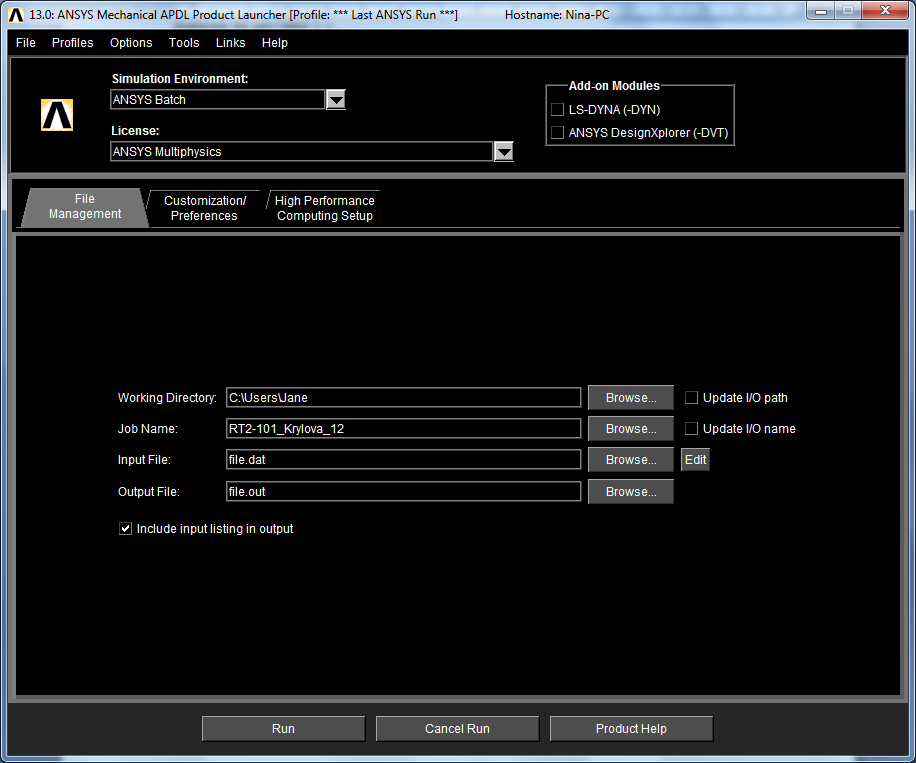

Рисунок 5.1 – Вид окна ANSYS Product Launcher
Запускаем программу ANSYS Workbench. Запишем в командной строке следующую строчку:
/INPUT, <название лог-файла с расширением>, , , 0, 0.
Расшифруем данную строчку. Команда /INPUT сообщает программатору, что все параметры будут загружены из вне. Затем идет название файла *.log – указывается только название файла, путь к файлу не указывается, потому что путь к папке файл указывается и так в программе ANSYS Product Launcher.
Следующим идет пустое место. В это место указываются особые параметры к файлам, но это редкий случай для очень сложных схем, что нам не требуется в данной сборке.
Опять пустое место, но оно является технологическим и в нем никогда ничего не указывается, но присутствовать оно должно обязательно.
Теперь число 0 – это номер строки, с которой необходимо программе начинать читать файл команд. Можно указать любую строчку. Это число не должно превышать число строк в файле команд.
Опять идет цифра 0 – на этом месте могут стоять две цифры: либо 0, либо 1. 0 – означает, что при загрузке необходимо переписать лог файл и начать его чистым, а 1 – означает, что необходимо продолжить записывать существующий файл, приписывая действия в его конец.
После ввода команды нажимаем ENTER. Загрузчик прочитывает лог-файл, выполняет все команды, прописанные в нем, и если ошибок не найдено, то на экране появится построенная модель с уже созданной сеткой.
В случае наличия ошибок программа выдаст их список, с более детальным описанием которых можно ознакомится в error-файле.
Теперь с моделью можно проводить требуемые анализы и сохранять их в тот же файл, тогда уже при последующей загрузке с помощью APDL, загрузчик будет загружать модель с уже проведенным анализом.
Заключение
Данный курс ориентирован на приобретении студентами навыков использования современных промышленных систем автоматизированного проектирования МЭМС и НЭМС.
С помощью данной курсовой работе студент получает необходимые знания, которые помогут ему правильно разрабатывать и строить различные диаграммы на языке UML, работать в программном комплексе ANSYS, выполняя при этом различные операции и анализы, разрабатывать программы на языке APDL.
Выполнив данную курсовую работу, студент научится различать необходимость использования той или иной диаграммы UML, освоит словарь, правила, идиомы языка UML, применит на практике навыки работы с этим языком.
ANSYS — универсальная программная система конечно-элементного (МКЭ) анализа. Она существует и развивается на протяжении последних 30 лет и является широко используемой у специалистов в области компьютерного инжиниринга (CAE, Computer-Aided Engineering). Выполнив данную курсовую работу, студент закрепит свои навыки работы с программным комплексом и проведет от начала до конца все этапы построения микроакселерометра.
В курсовой работе были проведены 2 анализа – статический и модальный. Так же были рассмотрены изменения характеристик микроакселерометра при учете заданного технологического дрейфа на примере модального анализа.
Статический анализ выявил перемещения по осям X,Y и Z, напряжения, возникающие в конструкции микроакселерометра в условиях статического воздействия ускорения. После полученных результатов были рассчитаны чувствительность и построены графики зависимостей, которые описывают поведение модели при различных смещениях и приложенном ускорении.
Модальный анализ показал определение собственных частот и форм колебаний каждой из гармоник для суммарного смещения. А так же было проведено сравнение с КЭМ, имеющую в 2 раза уменьшенную в критических местах сетку по модальному анализу.
Итак, на этапе моделирования микроакселерометр отвечает требованиям ТЗ. Модель выдерживает приложенные ускорения, при этом все его характеристики остаются почти линейными. На основании этого можно сделать предположения, что материал и размеры удовлетворяют требованиям.
