Объектная модель на языке uml
2.1 Диаграмма развертывания комплекса ansys ed в глобальной сети
Диаграмма развёртывания, Deployment diagram в UML моделирует физическое развертывание артефактов на узлах. Например, чтобы описать веб-сайт диаграмма развертывания должна показывать, какие аппаратные компоненты («узлы») существуют (например, веб-сервер, сервер базы данных, сервер приложения), какие программные компоненты («артефакты») работают на каждом узле (например, веб-приложение, база данных), и как различные части этого комплекса соединяются друг с другом (например, JDBC, REST, RMI).
Узлы представляются как прямоугольные параллелепипеды с артефактами, расположенными в них, изображенными в виде прямоугольников. Узлы могут иметь подузлы, которые представляются как вложенные прямоугольные параллелепипеды. Один узел диаграммы развертывания может концептуально представлять множество физических узлов, таких как кластер серверов баз данных.
Существует два типа узлов:
Узел устройства
Узел среды выполнения
Узлы устройств — это физические вычислительные ресурсы со своей памятью и сервисами для выполнения программного обеспечения, такие как обычные ПК, мобильные телефоны. Узел среды выполнения — это программный вычислительный ресурс, который работает внутри внешнего узла и который предоставляет собой сервис, выполняющий другие исполняемые программные элементы.
В этой работе представлена диаграмма развертывания комплекса ANSYS ED в глобальной сети.
Рисунок 2.1 – Диаграмма развертывания в глобальной сети
Описание диаграммы:
Узлы – сервер, 2 персональных компьютера.
В системе участвуют 2 пользователя и 2 системных администратора. Задачей администраторов является установка и настройка на сервере программного комплекса ANSYS ED, настройка двух независимых рабочих станций и обеспечение связи между ними с помощью глобальной сети. В этом случае пользователям для работы в ANSYS необходимо со своей рабочей станции через глобальную сеть подключиться к серверу с программным обеспечением.
Выводы
В этой главе рассматриваются принципы построения диаграмм развертывания. Построенная диаграмма изображает пути взаимодействия между оборудованием в системе и является иллюстрацией действий пользователя и системного администратора.
Полученная схема организации рабочего процесса позволяет сэкономить значительную часть финансов, так как покупается только одна лицензия и упрощается процесс обмена информацией между рабочими станциями, так как все проекты будут храниться на общем сервере.
Моделирование микроакселерометра
Разработка 3d модели
Для разработки 3d модели в программном комплексе ANSYS необходимо ввести данные об арсениде галлия, из которого сделан микроакселерометр.
Построение проводится по размерам, указанным в пункте 1.1.
Для создания модели существует два способа: прямой и косвенный. Прямой метод моделирования заключается в построении объемов по заданным точкам, просто соединяя точки между собой в необходимом порядке. Косвенный способ моделирования заключается в построение модели из геометрических примитивов готовых объемов. В этом проекте рассмотрен только косвенный метод моделирования.
Итак, для создания геометрической модели используется команда Preprocessor->Modeling->Create->{здесь выбирается, что 3D строится из объемов, из площадей или прямых}->By Dimensions. Вводятся значение координат нужных геометрических примитивов, из которых будет состоять объект. Эта операция повторяется необходимое количество раз для построения модели.
Далее все построенные примитивы необходимо объединить в единый объем. Для этого используется команда Preprocessor->Modeling->Operate->Booleans->Add->Volumes. После подтверждения данной команды ANSYS выдал предупреждение о невозможности этой операции. Следовательно, данный способ построение 3d модели не подходит.
В таком случае используется метод удаления лишнего материала, для получения нужного объема. Это возможно с помощь команды Preprocessor->Modeling->Operate->Booleans->Subtract->Volumes, которая вычитает один объем из другого. Таким образом, сначала создаются объемы, как было описано в первом способе, а потом к ним применяется команда вычитания. К полученной рамке с подвижной массой добавляются 2 интерферометра Фабри-Перо, построенные по координатам из исходных данных. Заключающей операцией построения 3d модели является команда объединения в один объем: Preprocessor->Modeling->Operate->Booleans->Add->Volumes. Команда выполняется успешно, 3d модель построена.

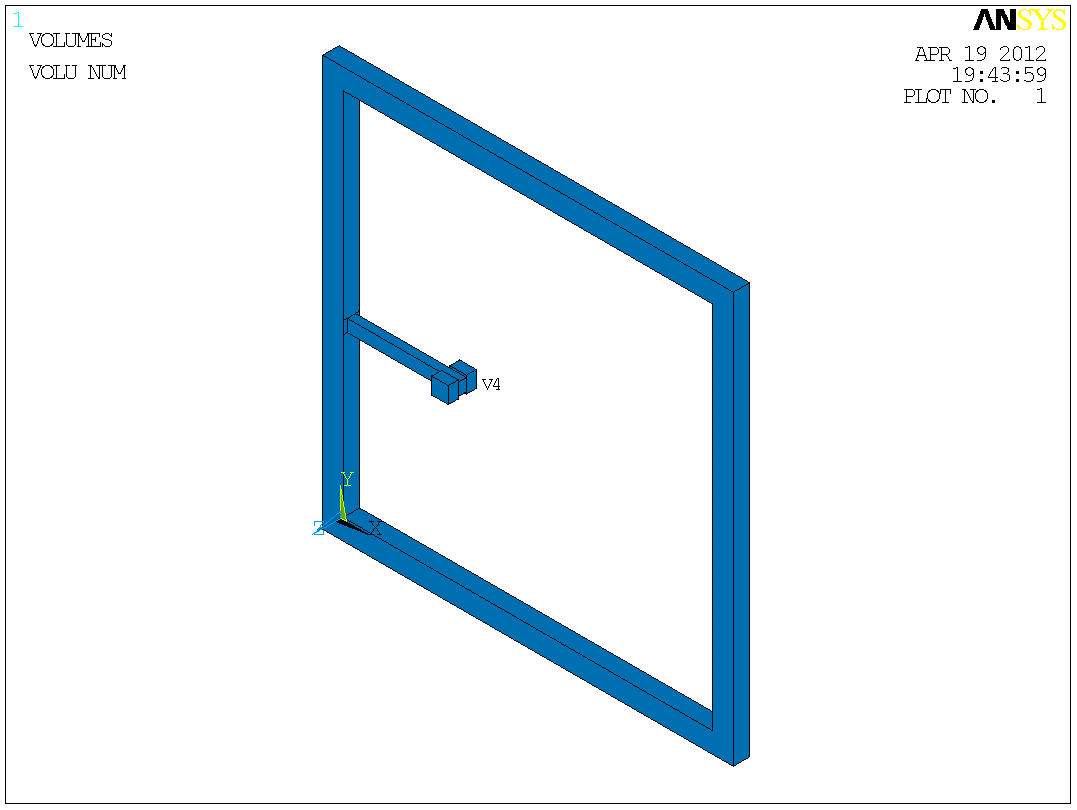

Рисунок 3.1 – Построенная геометрическая модель микроакселерометра
