46 Вопрос
1. В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.
2. Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.
3. Снимите с пальца педали пластмассовую втулку и осмотрите ее. Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

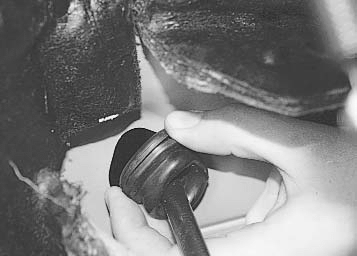

4. В моторном отсеке извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления.
5. Потянув наконечник троса вперед по направлению движения автомобиля, выведите наконечник из паза вилки выключения сцепления.

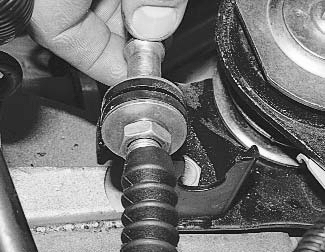

6. Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач, удерживая вторым ключом наконечник от проворачивания…
7. ...выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка.
8. Для установки нового троса привода выключения сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.
9. Закрепите упор оболочки троса на кронштейне педалей.
10. Установите в отверстие щита передка уплотнитель оболочки троса.

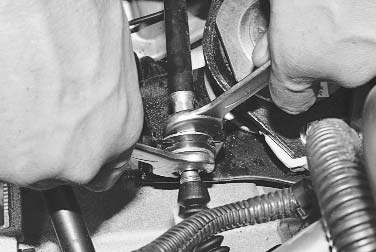

11. Установите наконечник оболочки троса в кронштейн коробки передач и затяните гайку его крепления.

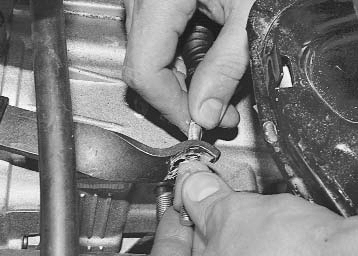

12. Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

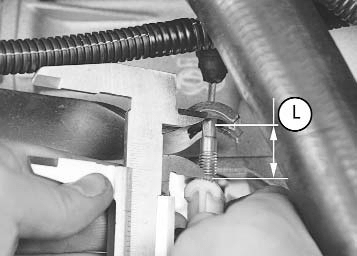

13. Установите трос привода выключения сцепления в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

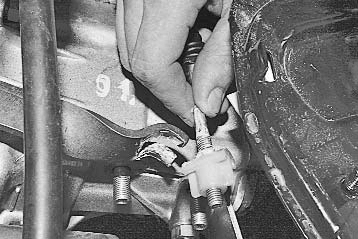

14. Введите наконечник троса в паз вилки выключения сцепления и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.
15. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L .
В случае необходимости повторите регулировку.
47 Вопрос
Очистите клапан от нагара.
2. Нанесите на фаску клапана сплошной тонкий слой притирочной пасты.
3. Наденьте на стержень клапана предварительно подобранную пружину и вставьте клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.
4. Наденьте на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью).
5. Включив дрель на минимальную частоту вращения (в реверсивном режиме) или вращая приспособление (в случае ручной притирки) попеременно в обе стороны на пол-оборота, притрите клапан, периодически то прижимая его к седлу, то ослабляя усилие прижатия.
6. Притирайте клапан до появления на его фаске матово-серого непрерывного однотонного пояска шириной не менее 1,5 мм, при этом…
7. …на седле клапана после притирки также должен появиться блестящий поясок шириной не менее 1,5 мм.
8. После притирки протрите седло и клапан чистой тряпкой и тщательно промойте для удаления остатков притирочной пасты.
9. Проверьте герметичность клапана, для этого установите его в головку блока вместе с пружинами и сухарями. После этого положите головку блока набок и залейте керосин в канал, закрываемый клапаном. Если в течение 10 мин керосин не просочится в камеру сгорания, клапан считается герметичным. Если керосин просочился в камеру сгорания, то притрите клапан еще раз.
10. Аналогично притрите остальные клапаны и проверьте их герметичность.
