2. Установление режимов обработки аналитическим методом

Основными показателями фрезерной операции являются глубина резания t, подача S и скорость обработки V.

1. Глубина резания t = 2 мм.

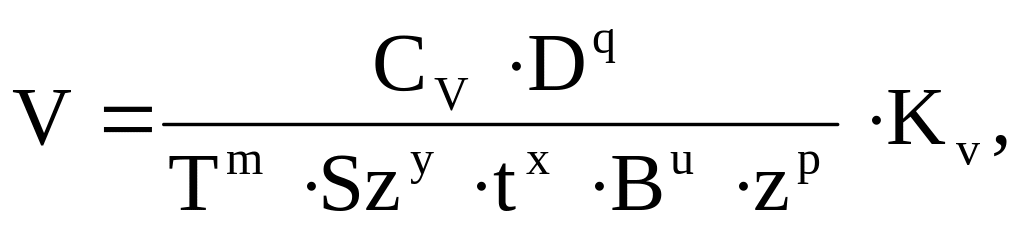

2. Скорость резания V, м/мин:

где S_z = 0,26 мм; C_v = 445; q = 0,2; x = 0,15; y = 0,35; u = 0,2; p = 0; m = 0,32; T = 180 ⁹; z = 8

K_v = K_mv·K_nv·K_иv ¹⁰; K_v = 0,83 ¹¹.

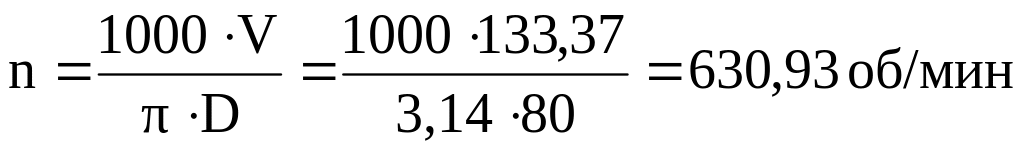

3. Частота вращения шпинделя n, об/мин:

В соответствии с паспортом станка фактическая частота вращения n_ф = 630 мин ^-1.

Пересчитаем скорость резания

4. Подача минутная S, мм/мин:

S_м = z·S_z·n = 8·0,26·630 = 1310 мм/мин;

В соответствии с паспортом станка фактическая подача S_ф = 1250 мм/мин.

_______________________________

⁹ [1, стр.286-288]

¹⁰ [1, стр.282]

¹¹ [1, стр.261-263]

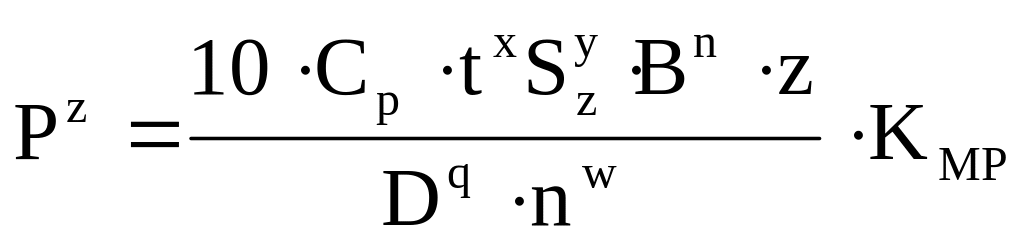

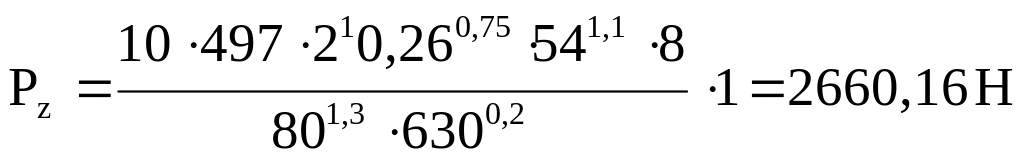

5. Тангенциальная составляющая силы резания P_z:

где С_p = 497; х = 1; у = 0,75; n = 1,1; q = 1,3; w = 0,2 ¹²;

¹³;

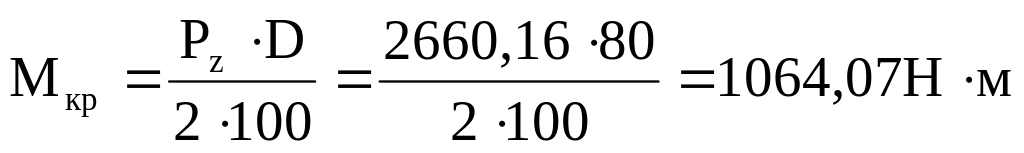

6. Крутящий момент М, Н·м:

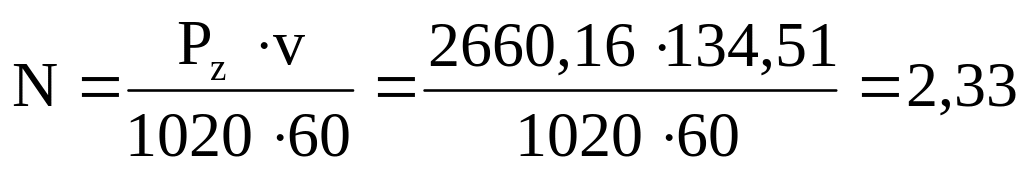

7. Мощность резания N, кВт:

кВт

Если расчет выполнен правильно, то должно соблюдаться условие:

N ≤ N_ст · η, N_ст = 7,5кВт; η = 0,8 → 2,33≤ 6 – неравенство выполнено, расчет верен.

8. Основное технологическое время обработки t_о, сек:

, где l₁ – длина врезания фрезы в заготовку;

L = длина обрабатываемой поверхности;

l₂ – перебег (длина перебега) фрезы при выходе из обрабатываемой детали;

l₁ = 0,5·D·(1-sinφ)+3…5мм;

φ = arccos = 42,45 → l₁ = 0,5·80·(1-0,674)+4 = 17,04;

l₂ = 3…5 мм

_______________________________

¹² [1, стр.291]

¹³ [1, стр.264]

Для фрезерной операции выбираем вертикально-фрезерный станок 6Р12.

Технические характеристики 6Р12.

Габаритные размеры:

Длина, мм Ширина, мм Высота, мм Мощность электродвигателя привода главного движения, кВт КПД

2305 1950 2020 7,5 0,8

2. Выбор применяемых сотс и способов их подвода

Для фрезерной операции наиболее предпочтительной является синтетическая СОЖ Укринол-1 (3%). Укринол-1 — водосмешиваемое смазочно-охлаждающее технологическое средство с высокими антифрикционными, противоизносными и противозадирными характеристиками — однородная маслянистая жидкость коричневого цвета. Эмульгируемый раствор, 2-10%-ная водная эмульсия. Применяется при обработке металлов на операциях шлифования стали и чугуна в виде 2-3%-ной водной эмульсии; точения, сверления и фрезерования в виде 3-5%-ной водной эмульсии, резьбонарезания, протягивания в виде 5-10%-ной водной эмульсии. Обеспечивает стойкость режущего инструмента и высокое качество обрабатываемых деталей.

Физико – химические свойства Укринол-1

Внешний вид Однородная маслянистая жидкость

Вязкость кинематическая при 50°С, сСт, в пределах 30 - 60

Плотность при 20°С, г/см3, в пределах 0,90 – 0,98

Кислотное число, мг КОН/г, не более 10

Содержание воды, %, не более 6

Склонность к пенообразованию, см³, не более 700

Устойчивость пены, см³, не более 400

Наиболее предпочтительный способ подачи СОТС при фрезеровании – свободно падающей струей (поливом). Нормы расхода СОТС – 10-30 л/мин. Направление потока (струи) – сверху плоской струей, омывающей фрезу по всей длине.

Показатели режимов резания

Глубина резания t, мм	2
Подача S, мм/мин	1250
Скорость резания V, м/мин	134,51
Частота вращения шпинделя n, об/мин	630
Мощность резания N, кВт	2,33
Основное технологическое время обработки tо, сек	6
