2. Установление режимов обработки аналитическим методом

Основными показателями токарной операции являются глубина резания t, подача S и скорость обработки V.

1. Глубина резания t = 2 мм.

2. Подача S, мм/об:

S = 0,8 – 1,4 мм/об ⁵; в соответствии с паспортом станка фактическая подача S_ф = 1,4 мм/об.

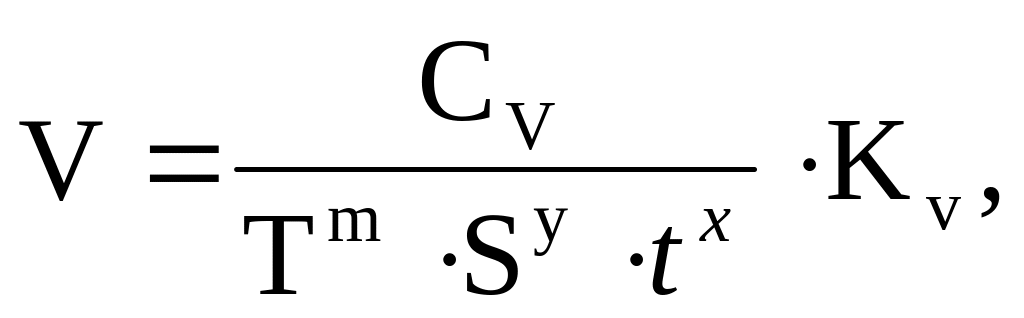

3. Скорость резания V:

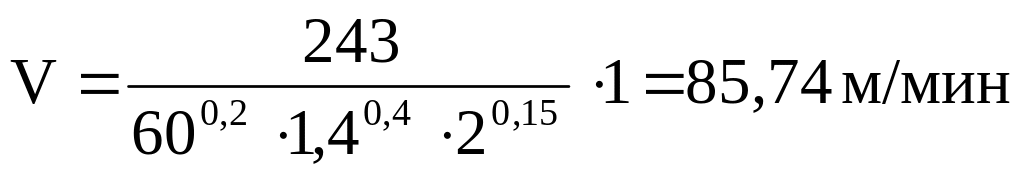

где C_v = 243; x = 0,15; y = 0,4; m = 0,2; T = 30-60 мин;

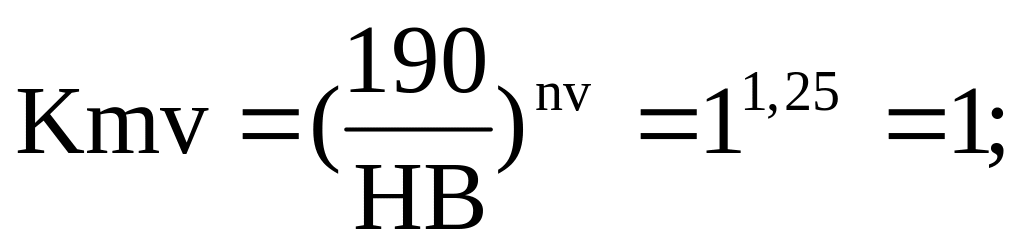

K_v = K_mv·K_нv·K_iv ⁶; K_нv = 1; K_иv = 1.⁷

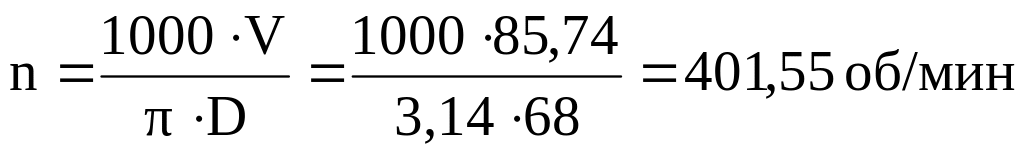

4. Частота вращения шпинделя n, об/мин:

В соответствии с паспортом токарно-винторезного станка 16К20 фактическая частота вращения n_ф = 400 мин ^-1.

Пересчитаем скорость резания

5. Тангенциальная составляющая силы резания P_z:

P_z = 10·C_p·t^x·S^y·K_p·Vⁿ, где C_p = 92; x = 1,0; у = 0,75; n = 0;

K_p = K_mp·K_φp·K_λp· K_rp = 1^0,4/0,55·0,94·1·1,25 = 1,175 ⁸

P_z = 10·92·2¹·1,4^0,75·1,175 = 6115 Н

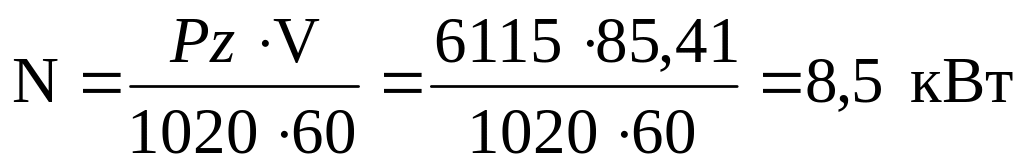

6. Мощность резания N

Если расчет выполнен правильно, то должно соблюдаться условие:

N ≤ N_ст · η, N_ст = 11 кВт; η = 0,8 → 8,5≤ 8,8 – неравенство выполнено, расчет верен.

_______________________________

⁵ [1, стр.266]

⁶ [1, стр.268]

⁷ [1, стр.261-263]

⁸ [1, стр.271]

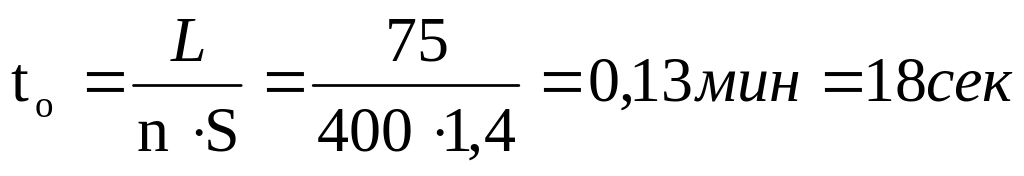

7. Основное технологическое время обработки t_о, сек:

Для токарной операции выбираем токарно-винторезный станок 16К20.

Технические характеристики 16К20

Габаритные размеры:

Длина, мм Ширина, мм Высота, мм Мощность электродвигателя привода главного движения, кВт КПД

2505-3795 1190 1500 11 0,8

2. Выбор применяемых сотс и способов их подвода

Для токарной операции наиболее предпочтительной является синтетическая СОЖ Укринол-1 (3%). Укринол-1 — водосмешиваемое смазочно-охлаждающее технологическое средство с высокими антифрикционными, противоизносными и противозадирными характеристиками — однородная маслянистая жидкость коричневого цвета. Эмульгируемый раствор, 2-10%-ная водная эмульсия. Применяется при обработке металлов на операциях шлифования стали и чугуна в виде 2-3%-ной водной эмульсии; точения, сверления и фрезерования в виде 3-5%-ной водной эмульсии, резьбонарезания, протягивания в виде 5-10%-ной водной эмульсии. Обеспечивает стойкость режущего инструмента и высокое качество обрабатываемых деталей.

Физико – химические свойства Укринол-1

Внешний вид Однородная маслянистая жидкость

Вязкость кинематическая при 50°С, сСт, в пределах 30 - 60

Плотность при 20°С, г/см3, в пределах 0,90 – 0,98

Кислотное число, мг КОН/г, не более 10

Содержание воды, %, не более 6

Склонность к пенообразованию, см³, не более 700

Устойчивость пены, см³, не более 400

Наиболее предпочтительный способ подачи СОТС при точении – свободно падающей струей (поливом). Нормы расхода СОТС – 7-8 л/мин. Направление потока (струи) – сверху на снимаемую стружку в месте ее отделения резцом.

Показатели режимов резания

Глубина резания t, мм	2
Подача S, мм/об	1,4
Скорость резания V, м/мин	85,41
Частота вращения шпинделя n, об/мин	400
Мощность резания N, кВт	8,5
Основное технологическое время обработки tо, сек	18
