Результати розрахунків

з/п

h0, м

S, м2

3.1

χ, м

3,2

R, м

3,3

y,

3,7

C, м0,5

3,6

Q, м3

3,5

1

0

-

-

-

-

-

0

2

1,0

7,0

9,47

0,739

0,225

41,5

2,49

3

1,5

12

11,7

1,03

0,195

44,8

5,46

4

2,0

18

13,9

1,29

0,195

46,7

9,55

5

2,5

25

16,2

1,54

0,195

48,3

15,0

6

3,0

33

18,4

1,79

0,195

49,7

21,9

7

3,5

42

20,7

2,03

0,195

51,0

30,5

8

4,0

52

22,9

2,27

0,195

52,1

40,8

9

4,5

63

25,1

2,51

0,195

53,1

53,0

Відповідь

3,2

36,5

19,3

1,89

0,195

50,3

25,2

За даними 2-го і 8-го стовпців будуємо графік залежності Q = f (h0), представлений на рис. 12.4. З графіка за заданим значенням Qзад = 25 м3/с визначаємо шукане значення h0.шук = 3,2 м.

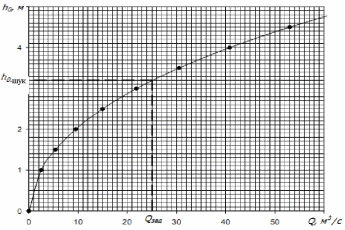

Рис. 12.4. Графік залежності Q = f(h0)

Підставляємо знайдене значення h0.шук у формулу (3.5) і визначаємо розрахункову витрату Qр. Порівнюємо розрахункове значення із заданим Qзад:

100% = 100% = <1 .

Остаточно приймаємо глибину заповнення каналу h0 = 3,2 м. Загальна глибина каналу з урахуванням заданого перевищення позначки берм каналу над відміткою рівня води h'' = 0,6 м складе:

h' = h0 + h'' = 3,2 м + 0,6 м = 3,8 м.

Тоді з урахуванням закладення укосів m = 2 ширина каналу на рівні берм дорівнює:

b' = b + 2 m h' = 5 м + 2 · 2 · 3,8 м = 20,2 м.

Середня швидкість руху потоку води в каналі при знайденій глибині заповнення h0 = 3,2 м складе:

v = Q/S = 25/36,5 = 0,685 м/с,

що не перевищує значення максимальних нерозмивючих швидкостей (див. таблицю 3.1) для грунту, в якому прокладений канал.

Щоб уникнути розвитку кривої спаду і різкого збільшення швидкості потоку в некріпленому каналі вхідну частину перепаду виконаємо у вигляді водозливу з широким порогом. Ширину водозливу і всього багатоступінчастого перепаду приймаємо рівною ширині каналу по дну, bв = b п = b = 5,0 м. Спряжіння каналу з вхідною частиною перепаду в плані виконаємо плавним за типом конуса з кутом сходження стінок відносно осі споруди θвх < 25 ˚ (див. рис. 11.3, б). Коефіцієнт витрати такого водозливу m = 0,35 ... 0,36. Для подальших розрахунків приймемо m = 0,35. Визначимо висоту вхідного порогу cв. Для цього з формули (1.3') розрахуємо геометричний напір H на водозливі:

Визначимо довжину Lвх вхідної збіжної частини за типом конуса. Кут сходження стінок відносно осі споруди заздалегідь зазначемо, що θвх= 20о < 25о:

Lвх = = = 20,9 м. Приймемо Lвх = 20 м. Тоді кут сходження стінок складе:

= arctg = arctg = 20,8 .

Довжина водозливу з широким порогом знаходиться в межах Lв = (2…10) H. Призначимо Lв = 4 · H = 4 · 2,15 м = 8,6 м. Приймаємо Lв = 9 м.

Остаточно приймаємо такі розрахункові параметри: глибина заповнення каналу h0 = 3,2 м; загальна глибина каналу h '= 3,8 м; ширина каналу на рівні берм b' = 20,2 м; ширина вхідної частини перепаду bв = b = 5 м, ширина перепаду bп = bв = 5 м; кут сходження стінок вхідної частини θвх = 20,8˚; довжина вхідної збіжної частини Lвх = 20 м; довжина водозливу з широким порогом Lв = 9 м, висота верхової грані порогу cв = 1,05 м; напір на водозливі H = 2,15 м; напір з урахуванням швидкості підходу H0 = 2,18 м.
