Розрахунок вихідний частини перепаду

Вихідна частина служить для сполучення перепаду з нижнім б’єфом каналу. У розглянутому випадку параметри каналу у верхньому і нижньому б'єфах не відрізняються.

Для рівномірного розподілу потоку по всій ширині відвідного каналу вихідну частину перепаду виконаємо у вигляді розтруба з розбіжними в плані стінками. Кут розпуску стінок відносно осі споруди приймаємо θ_вих = 7˚.

Тоді довжина розтрубу:

L_вих = = = 61,9

Остаточно приймаємо такі розрахункові параметри вихідної частини перепаду: довжина L_вих = 62 м; кут розбіжності стінок θ_вих = 7.

Визначення загальної довжини споруди та середнього похилу ступеней перепаду. Аналіз отриманих результатів

Загальна довжина ступеней перепаду по горизонталі:

L_ст.заг = 8·16 м + 1·14 м = 142 м.

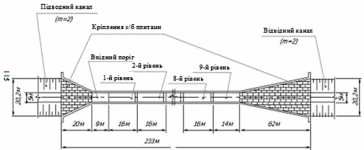

Загальна довжина запроектованого перепаду (рис. 12.5) по горизонталі з вхідною і вихідною частинами становить:

L_п.заг = L_вх + L_в + L_ст.заг + L_вих = 20,0 м + 9,0 м + 142 м + 62,0 м = 233 м.

Визначимо середній похил ступеней перепаду i_п.ср:

tg _cp = = 0,133;

i_п.ср = sin _cp = = = 0,132.

Похил місцевості становить:

i_п.з = ( _д.В.Б – _д.В.Н)/L_п.з = (239,6 м – 221,7 м)/76 м = 0,234.

Середній похил ступеней перепаду істотно менший за похил місцевості. Отже, для будівництва даної споруди необхідно проведення значного обсягу земляних робіт, пов'язаних з доставкою ґрунту і створенням насипу. Зазвичай у таких випадках доцільно проводити техніко-економічне співставлення декількох варіантів сполучення споруд, наприклад, швидкотоку і консольного перепаду.
