2.4 Линейные размеры крестовины и контррельсов

В обыкновенных стрелочных переводах могут быть использованы крестовины цельнолитые, сборные с литым сердечником, а иногда сборнорельсовые.

В настоящее время наиболее распространенной является сборная крестовина с литым сердечником.

Линейные размеры крестовины определяют в зависимости от ее конструкции, типа и марки.

По длине крестовина состоит из двух частей: переднего h и концевого р выступов (рис. 2.6, 2.7). Полная длина крестовины

. (2.22)

Формулы для определения размеров передних и концевых выступов для различных конструкций крестовин согласно рис. 2.6 и 2.7 приведены в табл. 2.4.

Таблица 2.4

Формулы для расчета длины крестовины

Конструкция крестовины	Передний выступ	Концевой выступ
Сборная с литым сердечником		Р = (В +
Цельнолитая		Р = (В +

В формулах табл. 2.4 и на рис. 2.6 и 2.7 приняты обозначения:

В – ширина подошвы рельса, мм;

− ширина головки рельса, мм;

2V – расстояние между подошвами рельсов, обусловленное длиной болта и возможностью его постановки, мм;

l_н – длина накладки, мм;

х₁ – расстояние от торца накладки до оси первого болтового отверстия, мм;

Δ – минимальный зазор между кромками подошвы рельсов, принимается равным 10 мм;

δ – стыковой зазор, мм (для всех типов крестовины δ = 0);

N – число марки крестовины.

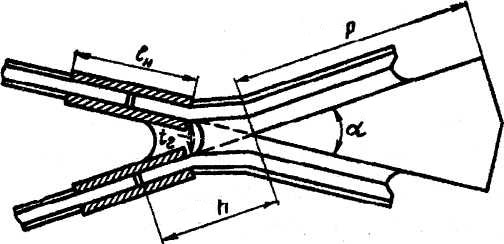

Рис. 2.6. Сборная крестовина с литым сердечником

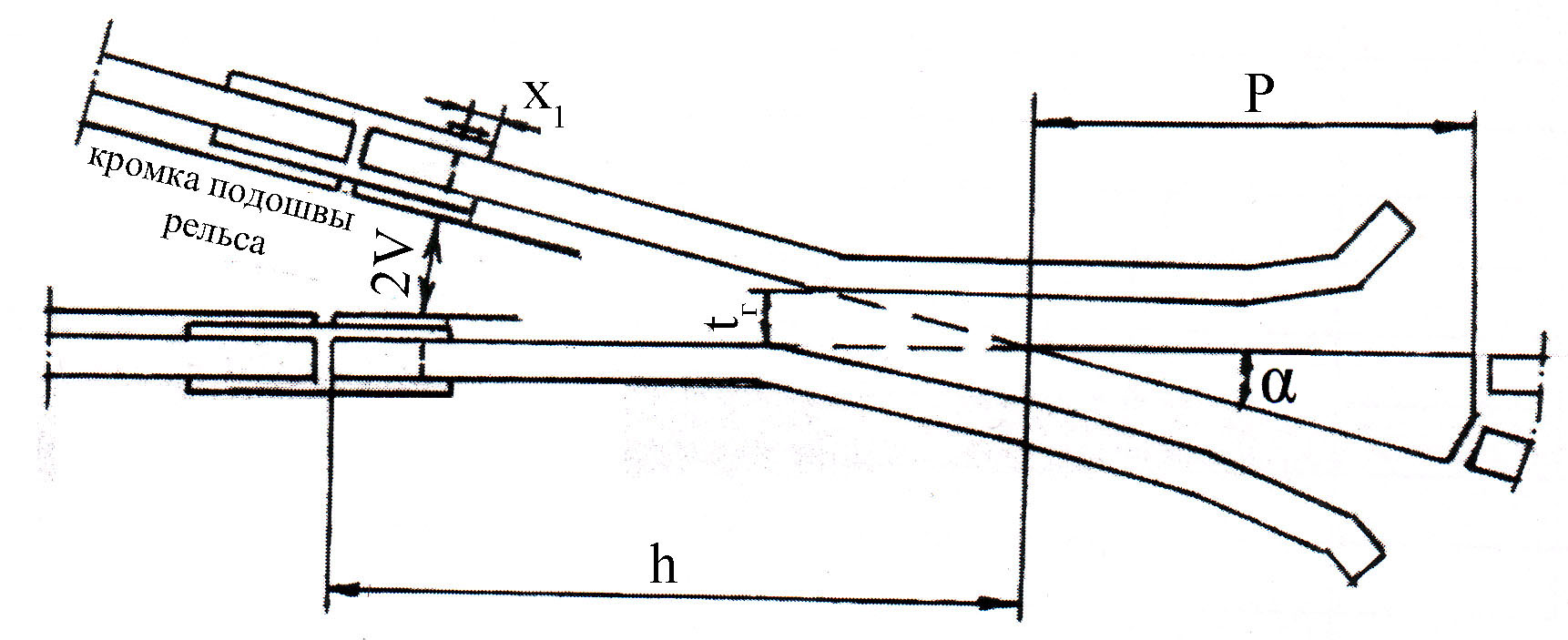

Рис. 2.7. Цельнолитая

Значения перечисленных выше величин приведены в табл. 2.5.

Таблица 2.5

Размеры элементов крестовины, мм

Тип рельсов	В	в	2V	lн	х1
Р50 Р65	12 150	70 75	185 173	920 800	50 80

Ширина желоба у контррельса:

, (2.23)

где S_min – минимальная ширина колеи на крестовине, равная 1512 мм (1520 мм);

Т_n – расстояние между рабочими гранями сердечника и контррельса, равное 1474 мм.

Ширина желоба на крестовине:

, (2.24)

где Т₀ – расстояние между рабочими гранями усовика и контррельса, равное 1435 мм.

Сумма желобов с учетом допусков должна быть t_к + t_у.

Длина усовика крестовины представляет собой сумму отдельных его частей:

; (2.25)

, (2.26)

где h – длина передней части крестовины;

t_г – ширина желоба в горле крестовины, равная 68 мм;

α – угол крестовины.

, (2.27)

где t_y – желоб между сердечником крестовины и усовиком, мм;

− определяется из выражения 2.28.

, (2.28)

, (2.29)

где N – число марки крестовины.

. (2.30)

Длина участка l₅ принимается равной 150…200 мм. Проектная длина усовика должна быть такой, чтобы расстояние Д было не меньше половины длины накладки.

Полная длина контррельса:

. (2.31)

Длина средней части контррельса l₁ находится по формуле:

, (2.32)

где t_г – желоб в горле крестовины, равный 68 мм;

− ширина сердечника, равная 50 мм.

, (2.33)

где t_к – ширина желоба у контррельса, мм;

γ₂ – угол отгиба контррельса. Он не должен быть больше γ, определяемой по формуле (2.28).

Желоб в конце первого отгиба контррельса t₄ = t_г. Длина участка контррельса l₃ принимается равной 150…200 мм, а ширина желоба в конце отгиба контррельса – 90 мм.
