2.5.1. Расчет источник питания с умножителем напряжения.

Дано , I=5 mA,

Рассчитываем конденсаторы:

;

; .

Выбираем 6 конденсаторов К75-15, у которых U=5 кВ, С=0,5 мФ.

Рассчитываем диоды:

кВ.

Принимаем 6 диодов Д1005А, у которых кВ

Рассчитываем мощность:

Р=U·I·cosφ=220·5· ·0,9=1 Вт.

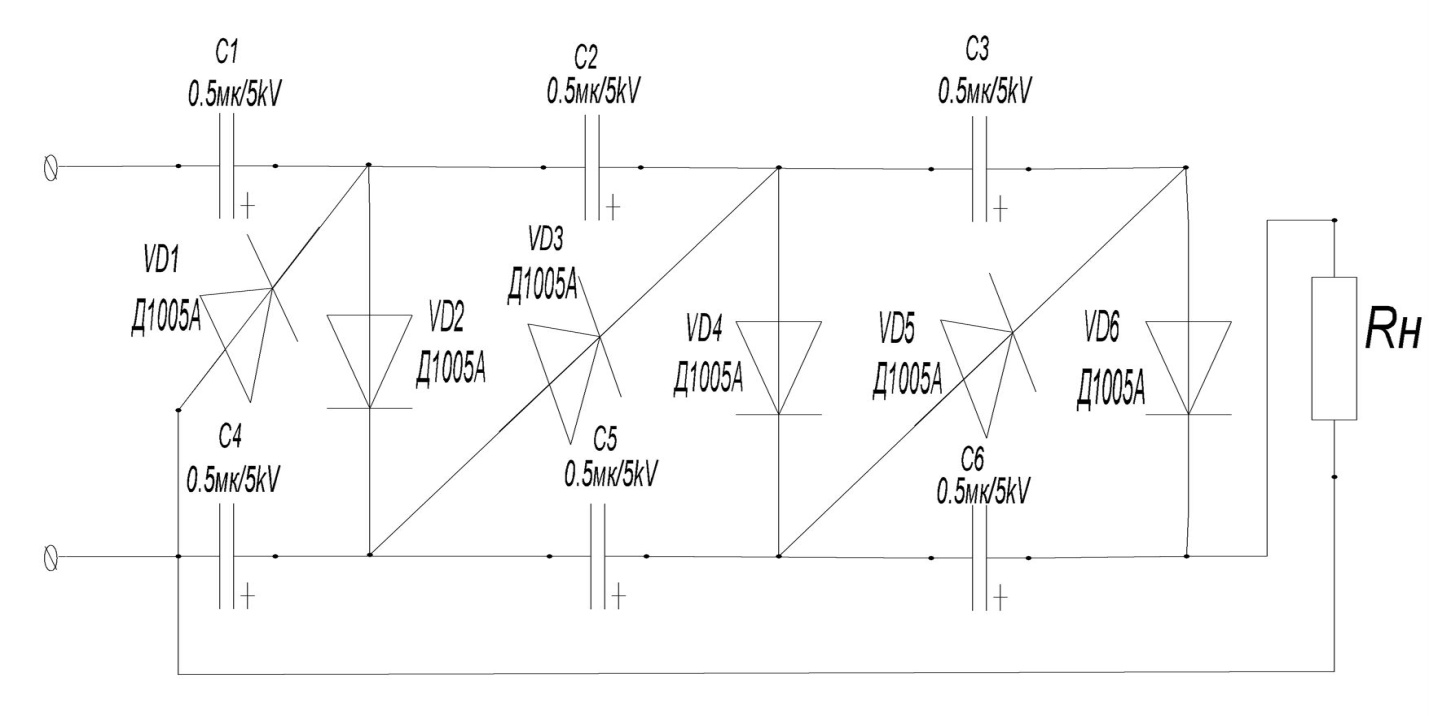

Рисунок 10 Схема умножителя

2.6. Трансформатор

Трансформатором называется статический электромагнит­ный аппарат, предназначенный для преобразования одной — первичной — системы переменного тока в другую — вторич­ную — той же частоты, имеющую в общем случае другие ха­рактеристики, в частности другое напряжение и другой ток.

Как правило, трансформатор состоит из а) сердечника, набранного из листовой трансформаторной стали, и б) двух или нескольких об­моток, связанных между собой электромагнитно, а в автотрансформа­торе — также и электрически.

Трансформатор, имеющий две обмотки, называется двухобмоточным, трансформатор с тремя или несколькими обмотками — трехобмоточным или многообмоточным. Со­ответственно роду тока различают трансформаторы однофазные, трех­фазные и многофазные. Под обмоткой многофазного трансформатора понимают совокупность всех фазных обмоток одинакового напряже­ния, определенным образом соединенных между собой. Та из обмо­ток трансформатора, к которой подводится энергия переменного тока, называется первичной, другая, от которой энергия отводится, называется вторичной обмоткой. В соответствии с названиями обмоток все величины, относящиеся к первичной обмотке, как, например, мощность, ток, сопротивление и т. д., тоже называются первичными, а относящиеся ко вторичной обмотке — вторичными.

Обмотка, присоединенная к сети с более высоким напряжением, называется обмоткой высшего напряжения (ВН); обмотка, присоединенная к сети меньшего напряжения, называется обмоткой низшего напряжения (НН). Если вторичное напряжение меньше первичного, то трансформатор называется понижающим, а если больше — повышающим.

Трансформатором с ответвлениями называется трансформатор, обмотки которого имеют специальные ответвления для изменения коэффициента трансформации трансформатора.

Чтобы предотвратить вредное влияние воздуха на изоляцию обмоток и улучшить условия охлаждения трансформатора, его сердечник с находящимися на нем обмотками помещают в бак, заполненный трансформаторным маслом. Такие трансформаторы называются масляными. Трансформаторы, не погружаемые в масло, называются сухими.

Номинальные величины

Номинальные величины трансформаторов — мощность, напряжения, токи, частота и т. д.— указываются на заводском щитке, который должен быть помещен так, чтобы к нему был обеспечен свободный доступ. Однако термин «номинальный» может применяться и к величинам, не указанным на щитке, но относящимся к номинальному режиму, таким, как номинальный к. п. д., номинальные температурные условия охлаждающей среды и т. д.

Номинальным режимом работы трансформатора называется режим, указанный на заводском щитке трансформатора.

Номинальной мощностью трансформатора называется мощность на зажимах вторичной обмотки, указываемая на щитке и выражаемая в киловольт-амперах.

Номинальным первичным напряжением называется напряжение, указанное на щитке трансформатора; если первичная обмотка имеет ответвления, то ее номинальное напряжение отмечается особо.

Номинальным вторичным напряжением называется напряжение на зажимах вторичной обмотки при холостом ходе трансформатора и при номинальном напряжении на зажимах первичной обмотки; если вторичная обмотка имеет ответвления, то ее номинальное напряжение отмечается особо.

Номинальными токами трансформатора — первичным и вторичным — называются токи, указываемые на щитке трансформатора и вычисленные по соответствующим значениям номинальной мощности и номинальных напряжений. При этом, имея в виду, что к. п. д. трансформатора весьма высок, принимают, что номинальные мощности обеих обмоток равны. Пусть, например, номинальная мощность трехфазного трансформатора P_н = 100 кв·а, номинальные первичное и вторичное напряжения U_lн = 6000 в и U_2н = 230 в. Тогда

а

и

а.

Номинальная частота в СССР равна 50 Гц.

Согласно ГОСТ 183—66, кривая напряжения, э. д. с, или тока считается практически синусоидальной, если выраженное в процентах отношение корня квадратного из суммы квадратов амплитуд трех наибольших гармонических составляющих данной периодической кривой к амплитуде ее основной гармонической оказывается не более 5% для машин и трансформаторов мощностью выше 1000 кв, т. е.

%

При меньших мощностях машин это отношение не должно быть больше 10%.Трехфазная система напряжений или токов считается практически симметричной, если при разложении ее на системы векторов прямой и обратной последовательности оказывается, что величина векторов обратной последовательности не превышает 5% от величины векторов прямой последовательности.
