2.4.2 Расчет типовой схемы включения стабилизатора на к142ен3.
Дано
В,
А. Следовательно,
,
.
Сопротивление R6 определяем по формуле:
Ом.
Где
Тк-
температура корпуса микросхемы в
для нашей схемы берем
.
Uупр = берем 8В т.к. допускается от 0,9 до 40 В.
кОм;
Сопротивление датчика тока R1 определяем по формуле
Ом;
Для микросхемы К142ЕН3 ток срабатывания (Iсраб) защиты не должен превышать 1А.
Ом.
R6=13.2кОм R5=26кОм R3=1.5кОм
Рассчитываем мощность:
Р=U·I·cosφ=12·0,45·0,9=4,86 Вт.
Стандартные значение конденсаторов и сопротивлений
R1=МЛТ-2 0,6 Ом. R5=СП3-10 26 кОм
R2=МЛТ-0,5 570 Ом. R6=МЛТ-0,5 13,2 кОм
R3=МЛТ-0,5 1,5 кОм. R7=МЛТ-0,5 240 Ом
R4=МЛТ-0,5 13,2 кОм.
С1=К50-6 10мкФ/16V.

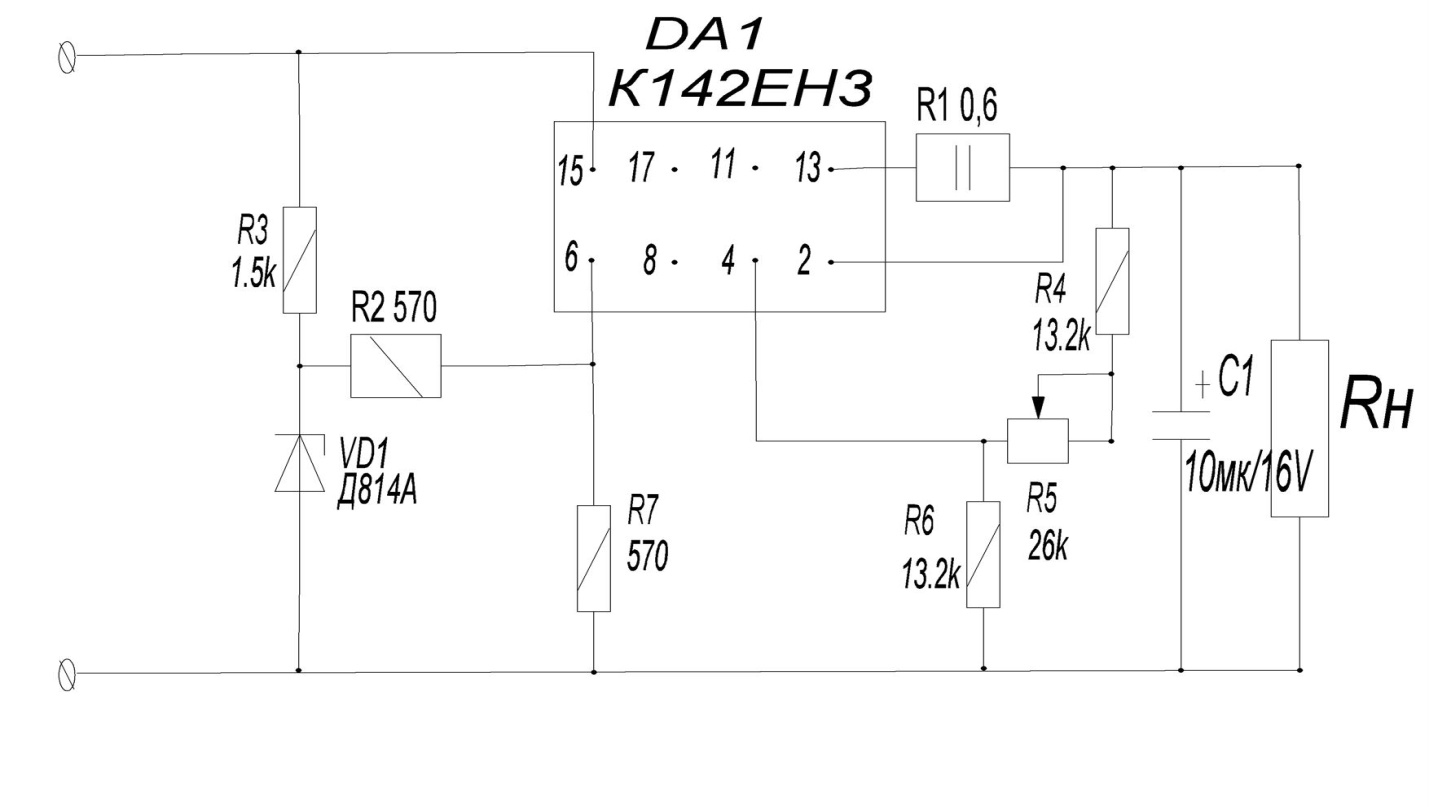

Рисунок 9. Схема К..ЕН
2.5. Источник питания с умножителем напряжения.
В современных радиоэлектронных устройствах умножители нашли широкое применение. Они используются в телевизионной и медицинской аппаратуре (источники анодного напряжения кинескопов, питания маломощных лазеров), в измерительной технике (осциллографы, приборы для измерения уровня и доз радиоактивного излучения), в приборах ночного видения и электрошоковых устройствах, бытовых и офисных электронных устройствах (ионизаторы, "люстра Чижевского", ксерокопировальные аппараты) и многих других областях техники. Произошло это благодаря главным свойствам умножителей - возможности формировать высокое, до нескольких десятков и сотен тысяч вольт, напряжение при малых габаритах и массе. Еще одно их важное преимущество - простота расчета и изготовления. Умножитель напряжения состоит из включенных определенным образом диодов и конденсаторов и представляет собой преобразователь напряжения переменного тока низковольтного источника в высокое напряжение постоянного тока.
Принцип его работы понятен из рис.7 на котором приведена схема однополупериодного умножителя. Рассмотрим происходящие в нем процессы поэтапно. Во время действия отрицательного полупериода напряжения конденсатор С1 заряжается через открытый диод VD1 до амплитудного значения приложенного напряжения Uа. Когда к входу умножителя приложено напряжение положительного полупериода, конденсатор С2 через открытый диод VD2 заряжается до напряжения 2Uа. Во время следующего этапа - отрицательного полупериода - через диод VD3 до напряжения 2Uа заряжается конденсатор С3. И, наконец, при очередном положительном полупериоде до напряжения 2Uа заряжается конденсатор С4. Очевидно, что запуск умножителя происходит за несколько периодов переменного напряжения. Постоянное выходное напряжение складывается из напряжений на последовательно включенных и постоянно подзаряжаемых конденсаторах С2 и С4 и составляет 4Uа.
Изображенный на рис.7 умножитель относится к последовательным умножителям. Существуют также параллельные умножители напряжения, для которых требуется меньшая емкость конденсатора на ступень умножения.
Наиболее часто применяют последовательные умножители. Они более универсальны, напряжение на диодах и конденсаторах распределены равномерно, можно реализовать большее число ступеней умножения. Имеют свои достоинства и параллельные умножители. Однако такой их недостаток, как увеличение напряжения на конденсаторах с увеличением числа ступеней умножения, ограничивает их применение до выходного напряжения примерно 20 кВ.
