Расчет токов короткого замыкания в главной схеме электрической станции
Расчёты токов КЗ производятся для выбора или проверки параметров электрооборудования, а также для выбора или проверки уставок релейной защиты и автоматики. Основная цель расчёта состоит в определении периодической составляющей тока КЗ для наиболее тяжелого режима работы сети. Учёт апериодической составляющей производят приближенно, допуская при этом, что она имеет максимальное значение в рассматриваемой фазе. Расчёт тока КЗ с учётом действительных характеристик и действительного режима работы всех элементов энергосистемы, состоящей из многих электрических станций и подстанций, весьма сложен. Поэтому вводят ряд допущений, упрощающих расчёты и не вносящих существенных погрешностей:
фазы ЭДС всех генераторов не изменяются в течение времени КЗ (отсутствует качание генераторов);
не учитывается насыщение магнитных систем, что позволяет считать постоянными и не зависимыми от тока индуктивные сопротивления всех элементов цепи КЗ;
пренебрегают намагничивающими токами трансформаторов;
не учитывают ёмкостные проводимости элементов КЗ цепи на землю;
считают, что трёхфазная система напряжений симметрична;
влияние нагрузки на ток КЗ учитывают приближенно;
при вычислении токов КЗ пренебрегают активным сопротивлением, если х/r > 3;
обязательно учитывают R при определении постоянной времени затухания апериодической составляющей тока КЗ – Та.
Эти допущения существенно упрощают расчеты, причём приводят к некоторому преувеличению токов КЗ ( ≤ 10%), что считается допустимым.
Расчёт токов при трёхфазном КЗ выполняется в следующем порядке:
Для рассматриваемой части энергосистемы составляется расчётная схема.
По расчётной схеме составляется электрическая схема замещения.
Путём постепенного преобразования приводят схему замещения к наиболее простому виду так, чтобы каждый источник питания или группа источников, характеризующихся определённым значением результирующей ЭДС
,были связаны с точкой КЗ одним результирующим сопротивлением хрез.
Используя методы расчёта электрических схем (узловых потенциалов, контурных токов, типовых кривых) определяют начальное значение периодической составляющей тока КЗ –
, величину ударного тока –
, периодическую и апериодическую составляющие тока КЗ для заданного момента времени –
,
.
Расчет токов КЗ в различных точках главной схемы ЭС
Расчетная схема установки – это упрощенная однолинейная схема электроустановки или ее части (при условии, что процессы в выделенной части практически не зависят от процессов в остальной части электрической системы) с указанием всех элементов и их параметров, которые влияют на ток короткого замыкания.
Для сетей с напряжением более 1 кВ не учитывают, в виду малости:
сопротивления РУ, электрических аппаратов (выключателей, разъединителей, трансформаторов тока и др.), кабельных и воздушных перемычек малой длины;
значения параметров асинхронной нагрузки;
токоограничивающее влияние электрической дуги;
изменение активного сопротивления проводников из-за их нагрева при коротком замыкании.
Используя определенную ранее схему выдачи мощности АЭС (рисунок А.1), построим расчетную схему для определения расчетных зон коротких замыканий. Так же обозначим места (точки) возникновения коротких замыканий и графическое изображение коммутационных аппаратов, как на расчетной схеме, так и на схеме замещения. Заранее условимся, чтобы не загромождать рисунок 7.2, коммутационные аппараты (выключатели) и точки КЗ обозначаются лишь на части схемы.
В данной работе расчет токов коротких замыканий проводим:
на шинах ОРУ 750кВ, ОРУ 330 кВ – точка К1 (зона 1);
на шинах генератора, на токопроводе за генераторным выключателем – точка К3, К3I (зона 3);
выводы низшего напряжения рабочего ТСН, питающие шины за выключателем рабочего ввода секции – К6, К6I (зона 6);
ввод рабочего питания нагрузки – К7 (зона 7).
Расчет производится на шинах ОРУ СН и ВН, в цепочке блока подключенного к ОРУ ВН и в цепочке блока подключенного к ОРУ СН.

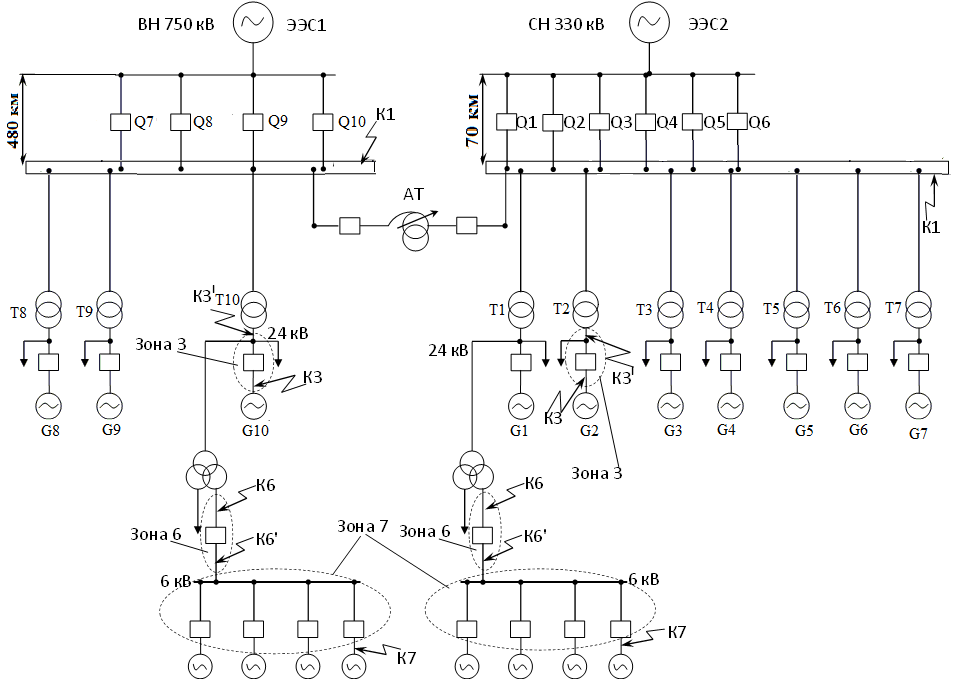

Рисунок 7.1 Расчетная схема
Параметры элементов:
Энергосистема:
С распределительного устройства 750 кВ: SК.З.ВН = 12000 МВА
С распределительного устройства 330 кВ: SК.З.СН = 10000 МВА
Линия электропередачи:
Линии
электропередачи 750 кВ: W7…W10.
4 линии
= 420 км; xуд=0,308
Ом/км; (АС240/56; пять проводов в фазе).
Линии электропередачи 330 кВ: шесть линий = 70 км; xуд = 0,328 Ом/км; (АС300/39, два провода в фазе).
Блочные трансформаторы:
Блоки подключенные к ОРУ 750 кВ: Т8,T9,T10; группа из трех трансформаторов ОРЦ–417000/750; uК = 14%; Sном = 1251 МВА;
Блоки подключенные к ОРУ 330 кВ: Т1…Т7; трехфазные трансформаторы ТНЦ–1000000/330; uК = 11,5%; Sном. = 1000 МВА;
Автотрансформатор связи:
Группа из трех однофазных автотрансформаторов АОДЦТН – 417000/750/330; uК(В-С) = 11,5%; uК(В-Н) = 7,6%; uК(С-Н) = 68%;
Турбогенератор:
Генераторы
G1…G10:
ТВВ-1000 4У3; Uном
= 24кВ; Рном.
= 1000 МВт; X``d
(Н)
= 0,269; X`d
(Н)
= 0,382;
;
Sном.
=
1111 МВА;
Трансформатор собственных нужд (ТСН):
Трехфазные трансформаторы: ТРДНС - 63000/35; иВ-Н = 12,7%.
