36. Возможные виды отображения движения рлс. Принцип формирования истинного движения судовой рлс.
На морских судах применяются индикаторы с двумя видами изображения обстановки: в относительном движении и в истинном движении.
В режиме истинного движения (ИД) центра начала развёртки, принимаемый за отметку своего судна, перемещается по экрану со скоростью в направлении, соответствующему истинному курсу и скорости своего судна в масштабе изображения, стабилизированного относительно Севера.
Все неподвижные объекты на экране должны быть неподвижными, а движущиеся цели – перемещаться своими истинными курсами и скоростями.
Для осуществления режима «Истинное движение» из относительного движения отметок целей вычитается собственное движение судна-носителя НРЛС
В НРЛС операция вычитания выполняется смещением центра изображения, который является отметкой своего судна, в направлении и со скоростью, которые водятся в систему от гирокомпаса и лага.
Пределы перемещения изображения своего судна на экране ограничиваются необходимостью – иметь возможность обнаруживать цели по корме и по носу при приближении своей отметки к краю экрана.
37. Назначение нкд (нвд). Способы их формирования.

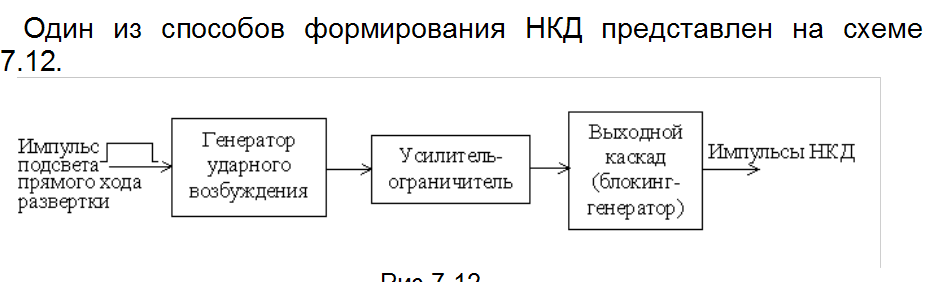

В НРЛС дальность до объекта с низкой точностью определяется с
помощью неподвижных колец (кругов) дальности – НКД, а точное
определение возможно с помощью подвижного кольца (круга)
дальности – ПКД. (Иногда в литературе эти импульсы обозначаются как
НВД и ПВД – неподвижные визиры дальности и подвижный визир
дальности).
Сформированные метки НКД и ПКД отображаются на линии развёртки сигнала, а ПКД – ещё и на электронной линии развёртки визира.

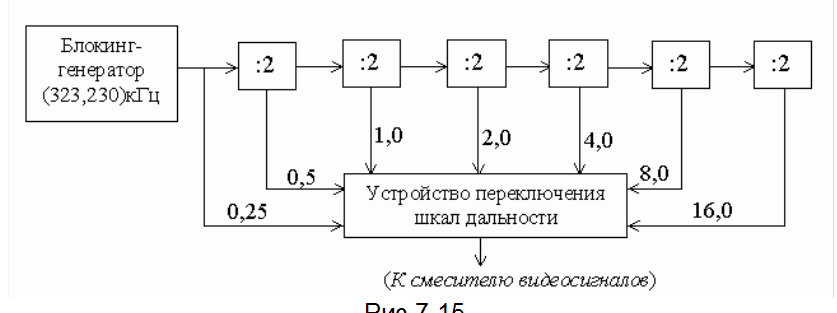

Есть также другие способы формирования НКД, например, в НРЛС серии «Океан», для формирования импульсов НКД используется стабилизированный кварцем блокинг-генератор, опорная частота которого равна 323 230 имп/с
38. Назначение пкд (нвд). Способы их формирования.
В НРЛС дальность до объекта с низкой точностью определяется с
помощью неподвижных колец (кругов) дальности – НКД, а точное
определение возможно с помощью подвижного кольца (круга)
дальности – ПКД. (Иногда в литературе эти импульсы обозначаются как
НВД и ПВД – неподвижные визиры дальности и подвижный визир
дальности).
Сформированные метки НКД и ПКД отображаются на линии развёртки сигнала, а ПКД – ещё и на электронной линии развёртки визира.
В судовых НРЛС получили распространение такие способы формирования ПКД:

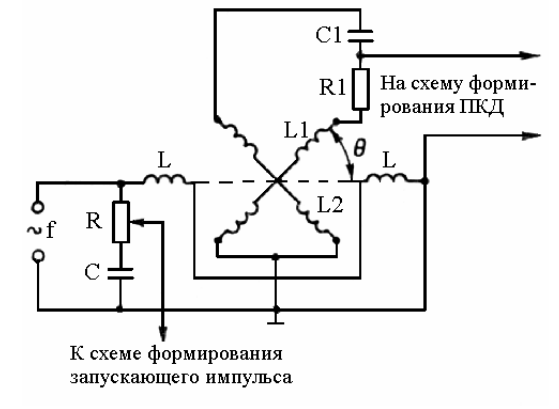

А) фазометрический
Б) компараторный (метод сравнения напряжений)
В) комбинированный (сочетание способов а и б)

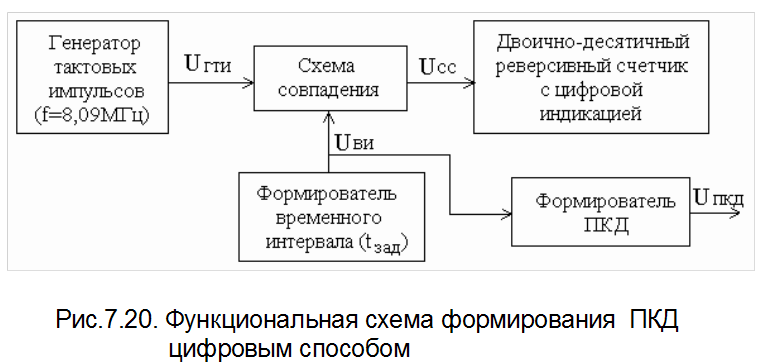

Г) цифровой
39. Назначение отметки курса. Способы её формирования.
В любом из видов ориентации (по КУРСу или по СЕВЕРу) нужно формировать отметку курса (ОК)

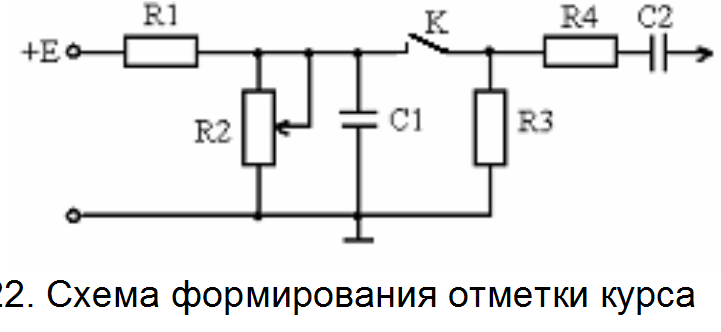

Принцип работы схемы заключается в следующем. Пока контакт
“К” (он расположен в районе редуктора антенны) разомкнут, от
источника питания +Е через резистор R1 происходит заряд емкости
С1. В момент, когда ось диаграммы направленности вращающейся
антенны совпадает с диаметралью судна, контакт “К” замыкается и
конденсатор С1 разряжается на резистор R3. Отрицательный скачек
этого напряжения через резистор R4 и разделительный конденсатор С2
подается на катод электронно-лучевой трубки, создавая при этом на
индикаторе НРЛС яркую радиальную развертку. (Обычно за время
действия этого импульса происходит 3…5 прямых ходов радиальной
развертки. Этим самым создается яркая линия отметки курса).
Яркость свечения ОК регулируется потенциометром R2. Точное
совпадение диаграммы направленности антенны с диаметральной
плоскостью судна достигается путем регулировки контактной группы “К”
в блоке антенны. В некоторых НРЛС в качестве контакта “К”
используется геркон.
