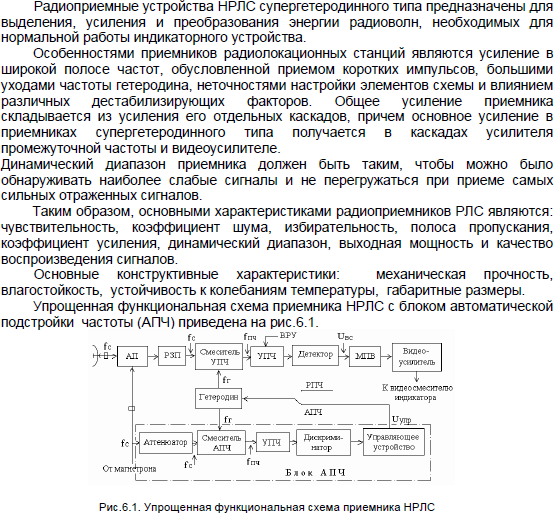

27. Основные блоки радиолокационного приемника. Их назначения.

28. Преобразование частоты в радиолокационном приемнике. Маломощные генераторы свч.

Преобразование частоты в радиолокационном приемнике производится с помощью кристаллических диодных смесителей, размещенных в специальных волноводных секциях, к которым подводятся непрерывные колебания СВЧ от гетеродина и отраженные импульсы из антенны (или ослабленные импульсы магнетрона – в смесителе АПЧ).

Гетеродин, смеситель УПЧ приемника и смеситель АПЧ располагаются в одном общем блоке СВЧ, в котором конструктивно размещен и антенный переключатель.

В качестве маломощного непрерывно работающего генератора СВЧ в приемниках чаще всего используют отражательный клистрон или полупроводниковые генераторы СВЧ, например – генератор с приемником диода Ганна.

29. Усилители промежуточной частоты радиолокационного приемников. Назначение и их особенности.

Усиление импульсов промежуточной частоты, поступающих из смесителя, производится многокаскадным транзисторным УПЧ, контуры которого настроены на фиксированную частоту 60 МГц и имеют полосу пропускания от 4 до 18 МГц.

Импульсы на входе приемника в зависимости от расстояния до объекта и его отражающей поверхности изменяются по мощности в … раз (на 100…120 дБ) или по амплитуде напряжения в раз. Равномерное усиление приемника в таком диапазоне входных напряжений иметь не обязательно, так как в индикаторе РЛС используют ЭЛТ, у которых управляющий сигнал, превышающий шум в 3…5 раз, вызывает насыщение яркости луча на экране.

В настоящее время в приемниках РЛС применяют линейные и логарифмические УПЧ, отличающиеся друг от друга характером амплитудных зависимостей выходного напряжение от входного.

УПЧ характеризуются:

• значением промежуточной частоты;

• коэффициентом усиления на рабочей частоте;

• шириной полосы пропускания;

• избирательностью, показывающей, во сколько раз уменьшается усиление при заданной расстройке.

30. Автоматическая подстройка частоты (апч) радиоприемного устройства рлс. Ее назначение. Упращенная функциональная схема. Характеристика дискриминатора.

Приотлконениипромежуточной частоты отсвоегономинальногозначения резко понижаетсяусилениеприемника и уменьшаетсядальностьдействия РЛС.Отклонения ПЧ отноминалавызываютсянестабильностью частоты генератора СВЧ (магнетрона) передатчика и гетеродинаприемника.Этанестабильностьобусловленаизменениемпитающихнапряжений, параметроврезонансныхсистем, нагрузкимагнетрона из-заасимметриивращающихсясоединенийволноводноготрактаантенны, изменениитемпературныхрежимов и другихдестабилизирующихфакторов.

Для поддержанияпостоянной ПЧ необходимоподдерживатьпостояннойрезность частоты гетеродина и передатчика.Обычноэтогодобиваютсяпутемподстройкигетеродина.Подстройка частоты осуществляетсяавтоматически с помощьюблокаавтоматическойподстройкой частоты (АПЧ).Частопредусматривается и поэтомуонаиспользуется как резервная.

Наибольшеераспространение в навигационных РЛС получиладвухканальная схема АПЧ.В этойсхеме для подстройки частоты используетсянебольшаячастьмощностизондирующихимпульсов, подавакмаянепосресредственноотмагнетронногогенераторачерезделительмощности – аттенюатор.Эта схема имеетотдельныйсмеситель и УПЧ для какнала АПЧ.
