23. Антены нрлс. Их характеристики и конструкции.

Если в любой стенке волновода определенным образом прорезать узкую щель на расстоянии друг от друга около /2 (в морских НРЛС – в узкой стенке) то она может излучать (принимать) СВЧ колебания

По своим свойствам она аналогична полукруговому симметричному вибратору. Только в щелевом излучателе вектор магнитного поля Н ориентирован вдоль щели, а вектор электрического поля Е – перпендикулярно щели. Антенна с такой щелью является маломощной и обладает слабой направленностью. Поэтому, для того чтобы антенна могла излучать необходимую мощность и обладала хорошим техническими параметрами, в стенке волновода (обычно в узкой) создают N щелей расположенных друг относительно друга под разным наклоном. На практике применяют так называемые рупорно-щелевые антенны.

В моделях НРЛС используется линзово-щелевая антенна. Она состоит из слабо направленного облучателя и линзы (плосковыпуклой или плосковогнутой).

На практике находят применение комбинированные линзово-щелевые антенны. В этом типе антенны диаграмма направленности в горизонтальной плоскости формируется, как обычно, прорезанными в узкой стенке волновода щелями, а в вертикальной плоскости – с помощью линзовой диэлектрической антенны.

24. Антенные переключатели. Их назначение принцип работы.

При использовании в РЛС одной общей антенны, как для передачи, так и для приема радиолокационных сигналов, обязательным является наличие антенного переключателя (АП). Переключатель осуществляет коммутацию антенны с передачи на прием и обратно и защищает вход приемника от проникновения чрезмерно большой мощности сверхвысокой частоты. Источником этой мощности является собственный передатчик РЛС, а также могут быть соседние РЛС, работающие на одной и той де частоте. Влияние соседних РЛС может сказываться как при включенной так и при полностью выключенной собственной РЛС.

Применяемые в настоящее время в судовых РЛС антенны переключатели можно условно разделить на ферритовые (ФАП) коммутационные или ответвительные (ОАП).

25. Вращающейся переход в антенно-волноводных устройствах.

Вращающийся переход предназначен для передачи (приема) СВЧ колебаний от неподвижной части волноводной части волноводного тракта к подвижной антенной части.

Основой его являются два элемента: волноводно-коаксиальный переход и бесконтактное соединение коаксиальной части (вращающееся сочленение). Коаксиальная часть перехода присоединяется перпендикулярно к широкой стенке волноводной части на расстоянии четверти длины волны от короткозамкнутого конца, так что энергия, отраженная от этого конца, складывается с энергией, распространяющейся в прямом направлении. Центральный проводник коаксиальной части заканчивается в волноводе зондом. Размеры, конфигурация и место установки зонда в волноводе выбраны так, чтобы обеспечивалось наилучшее согласование структуры электромагнитных полей обеих частей перехода, что сопровождается минимальными потерями, отражениями и быстрым затуханием возбуждающихся на переходе волн высших порядков. (Согласование достигается с помощью плунжера).

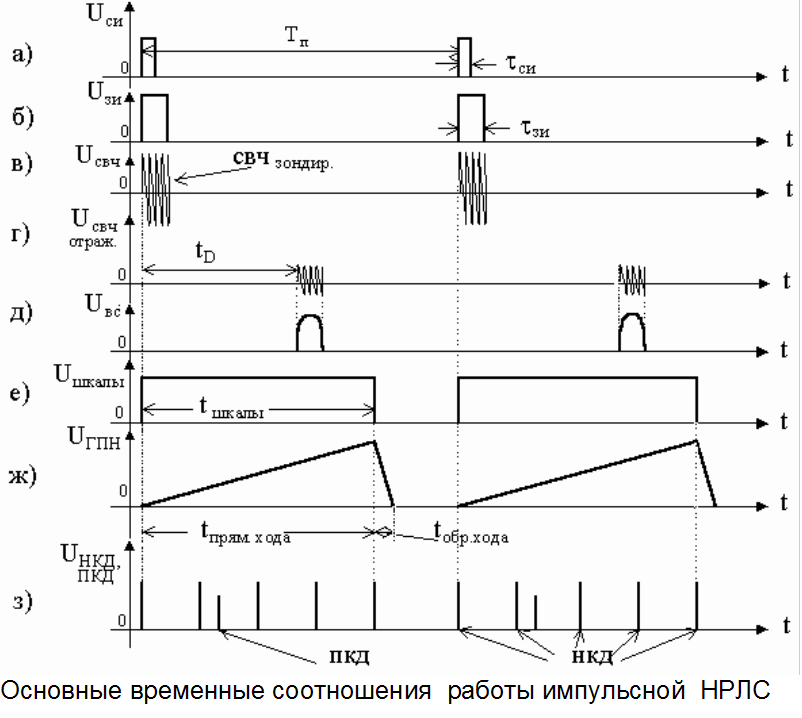

26. Структурная схема радиолокационного приемника. Основные временные соотношения. Приемник усиливает приняты еантенной отраженные сигналы преобразуетихввидеосигналы(эпюра«д»)изатем подает их в индикаторное устройство
