10.Эффективная поверхность отражения объектов простейшей формы.

Отражающие свойства объектов влияют на дальность радиолокационного обнаружения. Зависят, в основном, от материала объекта, его формы и размера, от длины облучаемой волны. ЭПО –это некоторая условная (эквивалентная) площадка Sэ, которая,будучи помещенной на облучаемый объект перпендикулярно направлению распространения падающей СВЧ радиоволны, создает на входе приемника НРЛС плотность мощности отраженного сигнала равной плотности отраженной мощности от реального объекта.

ЭПО определяется по формуле :

Sэ=4D2(П/П)

Из полученного уравнения видно, что для определения ЭПО необходимо знать расстояние до цели, а также падающий и отраженный поток мощности.

ЭПО относительно легко можно вычислить для объектов простых форм –металлического листа, шара, уголкового отражателя. При этом допускается, что они выполнены из однородного идеально проводящего материала (то есть –не имеют потерь).

Пассивный полуволновый вибратор: Sэ= 0.86,^2

.

2. Плоский металлический лист, размеры которого значительно больше длины волны и он расположен перпендикулярно направлению распространения радиоволны:

ТО ЧТО ЗАЧЕРКНУЛ НЕ НУЖНО!

11. Эфективная поверхность отражения судов

ЭПО это некоторая условная поверхность которая при облучении ее импульсами НРЛС создает на входе приемника ту же плотность потока отражений энергии что и реальный обьект

Суда относятся к радиолокационным обьектам сложной формы, поэтому СВЧ сигналы, отраженные нот судна представляя.т собой результат интерференции большого количества колебаний, имеющих различные фазы и амплитуды.

ЭПО изменяется также и во время движения судна при качке изменении курса и т.д. Эпо максимальна с стороны бортов и ее значение пропорционально площади сечения судна в диаметральноц плоскости и минимальна с носа и кормы. При этом ЭПО пропорциональна площади сечения в плоскости шпангоутов наибольшей ширины судна.

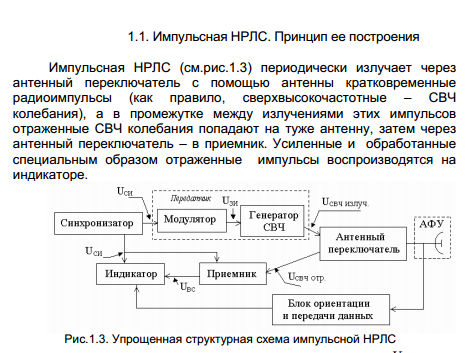

12. Функциональная Схема нрлс….

13. Виды Ориентации индикатора нрлс

На сегоднящий день существует три вида ориентации: Курс, Север, Курс Стабилизированный

При ориентации по «КУРСУ» отсчет углового положения антенны осуществляется относительно диаметрали судна и азимутальное направление на цель определяется курсовым углом

При ориентации по «Северу» изображение на лакотаре такое же как и изображение на карте т.е. сверху на лакотре будет ноль а направление судна будет являтся его ГКК так как данные взяты с гирокомпаса

Третий вид ориентации изображения - «КУРС СТАБИЛИЗИРОВАННЫЙ» дает

возможность стабилизации его относительно Севера и одновременной ориентации

относительно курса.

При этом линия отметки курса будет вновь направлена только вверх (см.

рис.1.10), а изображение будет оставаться неподвижным.

Линия отметки курса может смещаться при незначительных изменениях курса

судна (в частности, при «рыскании»).

14 Возможные виды изображения индикатора

При изображении обстановки в ОД место своего судна на ИКО (начало развертки) неподвижно, эхо-сигналы неподвижных объектов (островов, берегов, буев и т. п.) перемещаются на экране в сторону, обратную движению судна, со скоростью, равной скорости судна в масштабе экрана (рис. 17.1,а). Эхо-сигналы подвижных объектов пе­ремещаются по линиям относительного движения (ЛОД) с относи­тельной скоростью, являющейся результатом геометрического вычи­тания скорости судна-наблюдателя из скорости подвижных объектов. Этот вид изображения обстановки удобно применять для решения задач на расхождение с другими судами. Недостатком этого вида изо­бражения является нечеткость изображения береговых объектов из-за наложения их эхо-сигналов друг на друга при движении судна («размазывание» за счет послесвечения ЭЛТ).

При изображении обстановки в ИД место своего судна на ИКО (начало развертки) перемещается по экрану в направлении и со скоростью, которые соответствуют движению своего судна.В это же время эхо-сигналы неподвижных объектов на экране остаются на месте, а подвижных — перемещаются в направлениях, соответст­вующих их ИК, оставляя за собой следы — линии истинного дви­жения (ЛИД)  (рис. 17.1,b). Это достигается тем, что к относитель­ным скоростям движущихся объектов прибавляется скорость судна-наблюдателя. Данные о курсе и скорости своего судна вводятся в вычислительное устройство автоматически от гирокомпаса и лага или устанавливаются вручную. Возврат всего изображения и начала развертки в исходную точку, когда оно доходит до края ИКО или до определенного заданного положения (обычно не более 2/3 расстоя­ния от центра экрана), может осуществляться как вручную, так и автоматически. В режиме ИД пеленги и расстояния измеряют с по­мощью электронного визира. Этот вид изображения обстановки удобно применять при плавании в узкостях и стесненных водах. При этом исключается «размазывание» изображения неподвижных объектов.

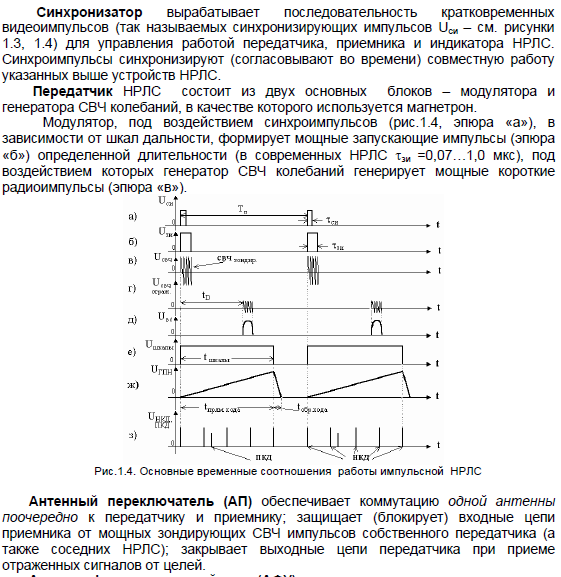

15. синхронизатор РЛС «Наяда -5»….

1616. Передатчик РЛС. Его назначение, состав. Основные временные соотношения процессов в передатчике.

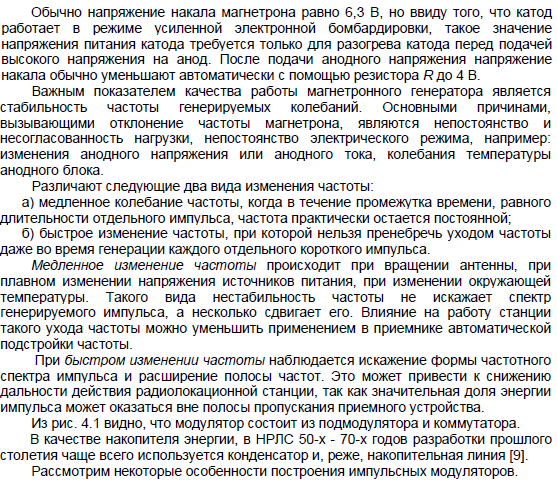

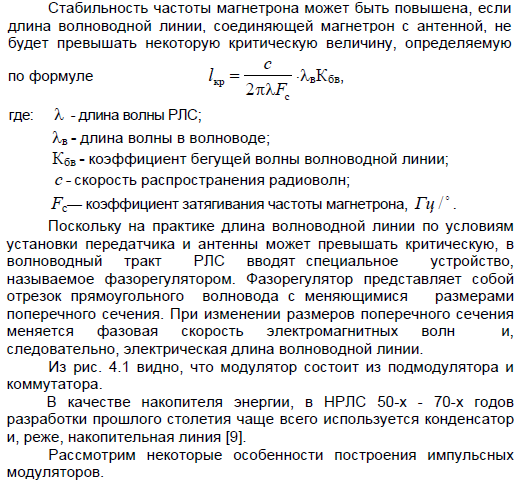

17. Генератор СВЧ-магнетрон. Оссобенность его

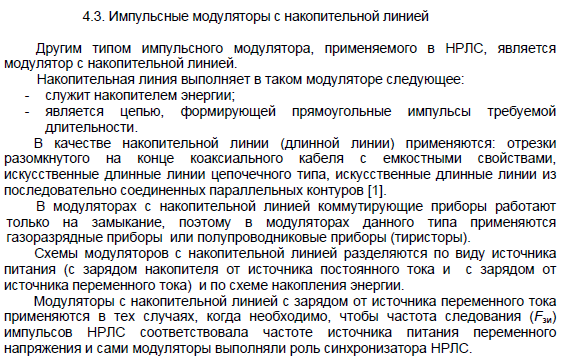

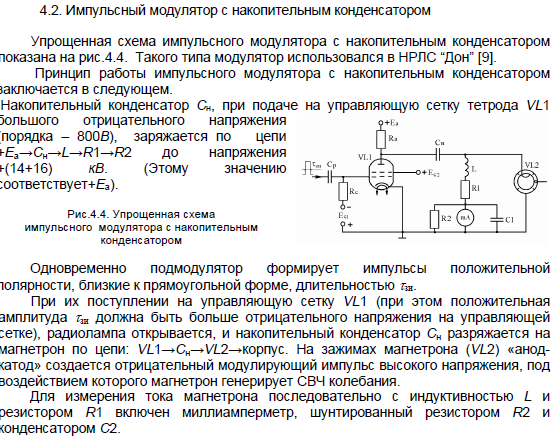

18. Модулятор радиолокационного передатчика с накопительной ёмкостью

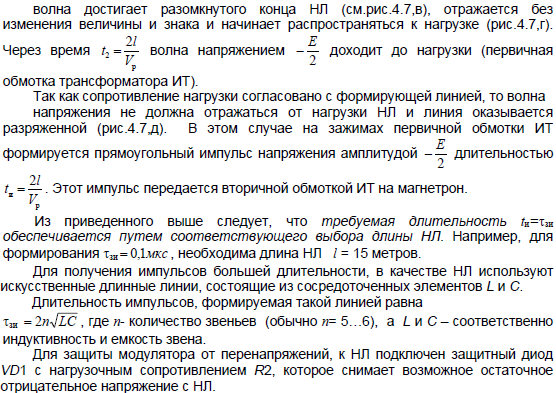

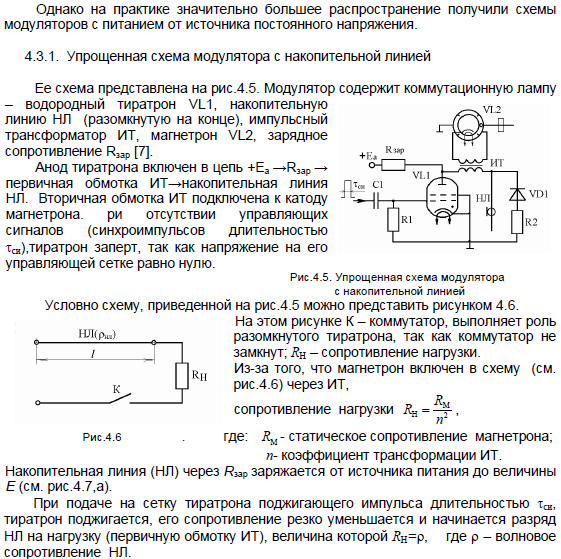

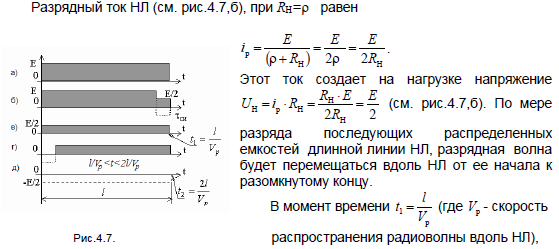

19. Модулятор радиолокационного передатчика с накопительной линией

20. Импульсный линейный модулятор РЛ передатчика

21.Основные элементы волноводных линий

22. Газовые разрядник, назначения, принцип работы

Газовые разрядники перенапряжения (газоразрядники) состоят из 2 или 3 электродов в керамическом корпусе, заполненном специальным инертным газом под контролируемым давлением. В разрядниках производства CITEL радиоактивные материалы не используются.Корпус разрядника представляет собой керамическую трубку, концы которой закрыты металлическими пластинами, выступающими в роли электродов.Маломощные разрядники применяются в основном для защиты телекоммуникационных сетей.Мощные газовые разрядники (газоразрядники) используются в устройствах защиты по питанию с установкой между нейтралью и землёй.

Принцип работы:

Газовый разрядник может рассматриваться как быстродействующий выключатель, характеристики которого позволяют резко изменять своё сопротивлениепридостижениинапряженияпробоя.Существуетчетырерабочихсостояниягазового разрядника:

Состояниепокоя: в этомсостояниивнутреннеесопротивление разрядника превышает 1 ГОм, а емкость не превышаетнесколькихпФ.

Тлеющийразряд:придостижениинапряжениясрабатывания (от 70 В до многихкиловольт, в зависимостиоттипа устройства) происходитионизацияинертногогазавнутри разрядника и черезнегоначинаетидтинебольшойток. Напряжениеприэтомпадаетпримерно до 80 вольт.Увеличениетокачерез разрядник до уровня 0,8-1А приводит к незначительномуувеличениюнапряжения.

Областьэлектрическойдуги:Придальнейшемувеличениитока в разряднике в течениенесколькихнаносекундвспыхиваетэлектрическаядуга.  Напряжениепадает до 20-25 вольт и с ростомтокапрактически не меняется. Разрядтокаприэтом может составлять до 150 кА.Конкретныецифрызависятоттипа разрядника.

Гашение:присниженииприкладываемого к разрядникунапряжения до значения, котороениженапряжениягоренияэлектрическойдуги или уменьшениятоканижеопределённогоуровня (примерно 0,5А), дугагаснет и разрядник возвращается в исходноесостояниепокоя.
