5.5. Размеры р-n-перехода в состоянии равновесия
5.5.1. Ширина электронно-дырочного перехода в состоянии равновесия
(12)
где ε0 = 8,85·10–12 Ф/м – электрическая постоянная; ε – относительная диэлектрическая проницаемость полупроводника: εGe = 16, εSi = 12, εGaAs = 13,1.
5.5.2. Размеры обедненных слоев р- и n-областей (δр0 , δn0) в состоянии равновесия зависят от концентраций донорных и акцепторных примесей:
,
м. (13)
5.5.3. Энергетическая диаграмма p-n-перехода в состоянии равновесия (при отсутствии внешнего электрического поля) – на рис.3. При построении диаграммы следует указывать численные значения энергий и других параметров. На рис.3 – ширина обедненного p-слоя меньше ширины n-слоя, в вашем расчете может быть и другое соотношение этих параметров.
5.6. Определение параметров перехода при подаче внешнего напряжения
5.6.1. При подаче внешнего напряжения высота потенциального барьера в идеальном p-n-переходе уменьшается при прямом включении и увеличивается при обратном (обратное напряжение берется со знаком «минус»):
. (14)
Уровень Ферми в пределах p-n-перехода смещается на величину поданного внешнего напряжения U. Равновесное состояние p-n-перехода нарушается, и через него преимущественно протекают либо диффузионные потоки основных зарядов (при U > 0), либо дрейфовые потоки неосновных зарядов (при U < 0).
|
|
|

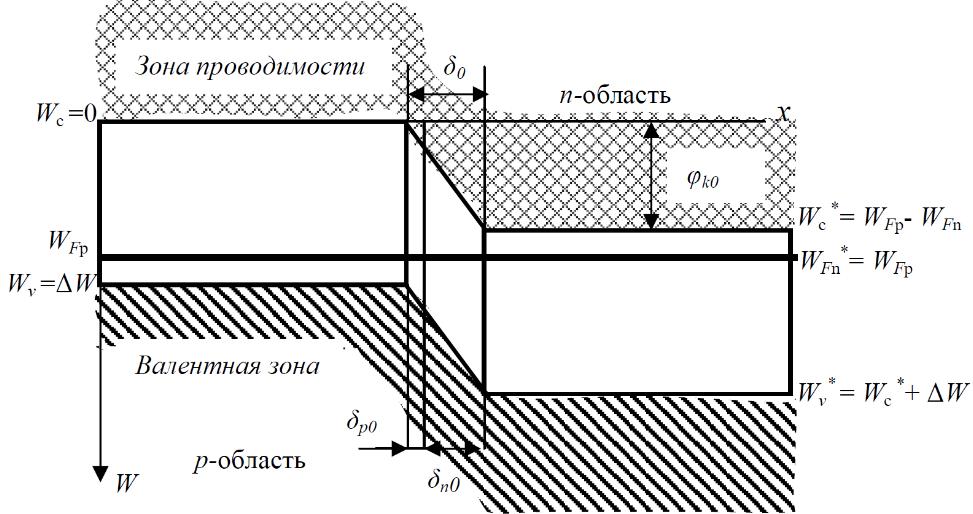

Рис.3. Энергетическая диаграмма p-n-перехода в состоянии равновесия
5.6.2. При подаче внешнего напряжения ширина электронно-дырочного перехода уменьшается при прямом включении и увеличивается при обратном
,
м.
(15)
5.6.3. Размеры обедненных слоев р- и n-областей (δр, δn ) зависят от концентраций донорных и акцепторных примесей:
,
м. (16)
5.6.4. Энергетические диаграммы p-n-перехода при подаче внешнего напряжения – на рис. 4 и 5.
Wc = 0
WFp Wv = ΔW
W |
|
x
|

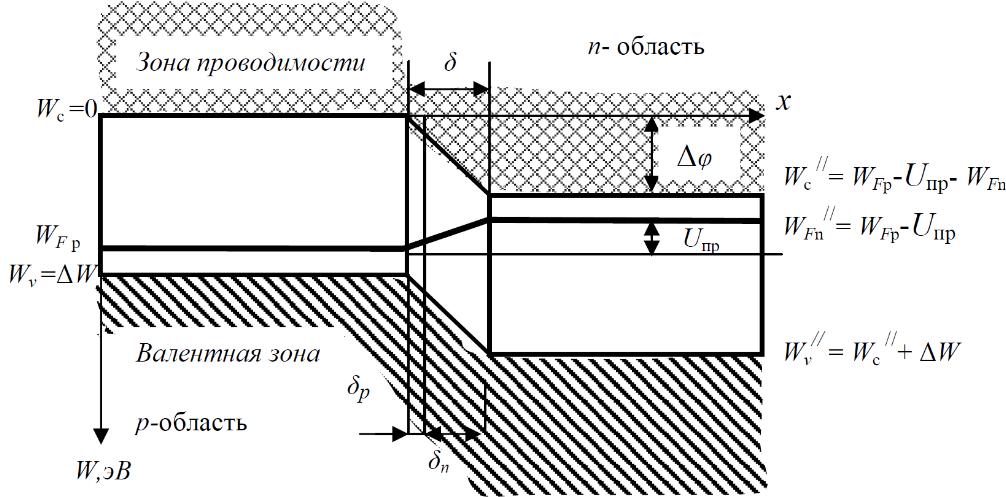

Рис.4. Энергетическая диаграмма p-n-перехода при подключении прямого напряжения
|
WFp – (–Wобр) – WFn = WFp – (–Wобр)
|

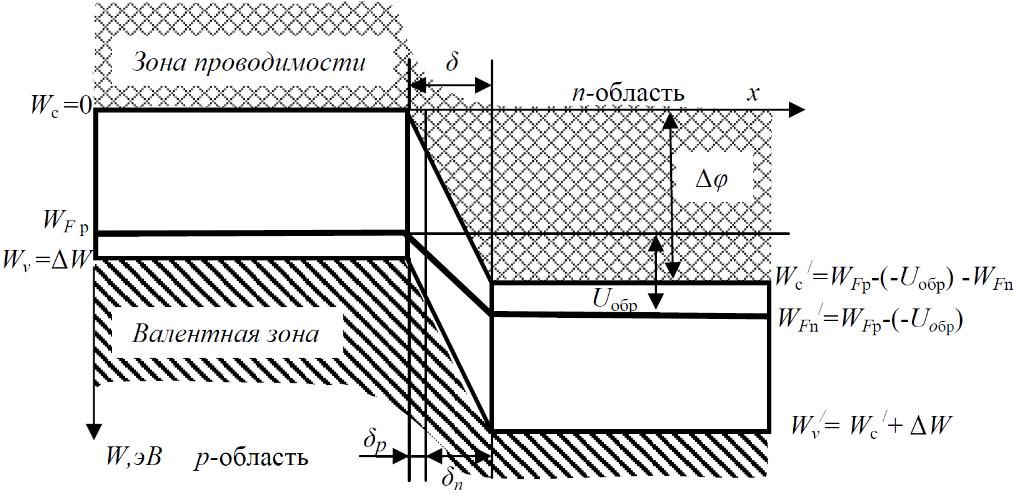

Рис.5. Энергетическая диаграмма p-n-перехода при подключении обратного напряжения
5.7. Определение емкости перехода
Суммарная ёмкость p-n-перехода C складывается из барьерной ёмкости Cб и диффузионной ёмкости Cд. Диффузионная ёмкость обусловлена неравновесными подвижными носителями заряда, накопленными во внешних (не обеднённых) частях p- и n-областей
,
Ф
(17)
где S – площадь перехода; Lp – диффузионная длина дырок проводимости;
Ln – диффузионная длина электронов проводимости.
Барьерная ёмкость обусловлена зарядами донорных и акцепторных ионов, располагающихся в обеднённом слое перехода,
.
Ф
(18)
