Темы: Вимушені коливання

1.  До активних елементів радіотехнічних кіл відносяться:

4. Генератор напруги

5. Генератор струму

6. Транзистор

7. Діод

2.   До пасивних елементів радіотехнічних кіл відносяться:

   1.   Активний опір

   2. Ємнісний опір

   3. Індуктивний опір

3.  Для  ідеального генератора ерс:

   1. Напруга не залежить від величини протікаючого струму

5. Внутрішній опір дорівнює нулю

4.  Для  ідеального генератора струму:

3. Струм не залежить від опору навантаження

6. Внутрішній опір прямує до нескінченності

5. Активний опір характеризується:

   1. Незворотними втратами енергії при протіканні через нього струму

7. Потужність на опорі не залежить від зсуву фаз між струмом і напругою

6. Реактивний опір характеризується:

3. Втрати енергії при протіканні струму відсутні

4. Втрати енергії при прикладанні напруги відсутні

5. Потужність на опорі дорівнює нулю

7. Повний опір характеризується:

   1. Незворотними втратами енергії при протіканні через нього струму

6 Потужність на опорі залежить від зсуву фаз між струмом і напругою

8. Відмітити схематичні зображення пасивних елементів:

   1.

   2.

   3.

9. Відмітити схематичні зображення активних елементів:

4 5 6

10. Відмітити схематичні зображення реактивних елементів:

    1. 3

11. При заміні еквівалентним колом реального кола:

    1.  Не змінюються струми на решті ділянок кола

    2. Не змінюються потенціали будь якої точки в решті кола

5. Не змінюються напруги між точками, де відбулася заміна

12.  У лінійних елементів кола

    1. Опір не залежить від величини струму в ньому

    2. Опір не залежить від прикладеної напруги до нього

5.  Струм пропорційний прикладеній напрузі

6. Процеси описуються лінійними алгебраїчними рівняннями

7. Процеси описуються лінійними диференціальними рівняннями

13.  У нелінійних елементів кола:

    1. Опір залежить від величини струму в ньому

    2. Опір залежить від прикладеної напруги до нього

7. Процеси описуються нелінійними алгебраїчними і диференціальними рівняннями

14. При аналізі радіотехнічних кіл переважно використовують гармонічний струм, оскільки:

    1. 5. в колах використовують реактивні елементи, які диференціюють і інтегрують сигнал і при цьому гармонічна функція не змінюється

7. сигнал будь якої форми можна подати у вигляді суперпозиції гармонічних функцій

15.  При протіканні змінного струму через активний опір:

    1. фаза струму співпадає з фазою напруги

16.  При протіканні змінного струму через ємність:

2.  фаза струму випереджує фазу напруги на π/2

5. фаза напруги відстає від фази струму π/2

17. При протіканні змінного струму через індуктивність:

3. фаза струму відстає від фази напруги π/2

4. фаза напруги випереджує фазу струму π/2

18. При послідовному з'єднанні активного опору, ємності та індуктивності загальний опір кола буде:

2

19. При послідовному з'єднанні активного опору, ємності та індуктивності зсув фази між напругою і струмом буде:

    1.

20. Вказати комплексне зображення активного опору:

    1.  R

21. Вказати комплексне зображення ємнісного опору:

3. 1/jωC

22. Вказати комплексне зображення індуктивного опору:

2. jωL

23. Вказати комплексне зображення реактивного опору:

2. j(ωL-1/ωC)

24. Вказати векторну діаграму для струмів і напруг активного опору:

    1.

25. Вказати векторну діаграму для струмів і напруг ємнісного опору:

3

26. Вказати векторну діаграму для струмів і напруг індуктивного опору

3

27.  Вказати схему послідовного коливального контуру:

2

28. Різниця фаз між струмом і напругою при резонансі в послідовному коливальному контурі:

    1. 0

29. При зростанні частоти вимушуючих коливань в послідовному коливальному контурі зростає:

4.   індуктивний опір

30. При зменшенні частоти вимушуючих коливань в послідовному коливальному контурі зростає:

3.  ємнісний опір

31. При частоті вимушуючих коливань більших резонансної в послідовному коливальному контурі домінує:

4. Індуктивний опір

32. При частоті вимушуючих коливань менших резонансної в послідовному коливальному контурі домінує:

3. Ємнісний опір

33. При частоті вимушуючих коливань співпадаючих з резонансною опір послідовного коливального контуру:

    1. Активний

34. Умовою резонансу в послідовному коливальному контурі є:

    1. (ωL-1/ωC)=0

35. Опір послідовного коливального контуру при резонансі є:

5. R

36. Максимальний струм в послідовному коливальному контурі має місце за умови:

    1.   (ωL-1/ωC)=0

3

37. Характеристичний опір послідовного коливального контуру це:

3. Його ємнісний опір при резонансі

4. Його індуктивний опір при резонансі

38. Явище резонансу в послідовному коливальному контурі називається:

    1. Резонанс напруг

39. При резонансі в послідовному коливальному контурі напруга на конденсаторі:

3 4 5

40.  Добротність контуру показує:

    1. В скільки разів хвильовий опір більший опору втрат

3. В скільки разів напруга на ємності при резонансі більша від напруги джерела вимушуючих коливань

5. В скільки разів напруга на індуктивності при резонансі більша від напруги джерела вимушуючих коливань

41. Із зростанням добротності контуру:

3.   зменшуються втрати енергії в контурі

5.   зменшується ширина смуги пропускання

6. зростає селективність контуру

42. Смуга пропускання, це:

2.смуга частот, в межах якої амплітуда коливань зменшується в

   разів

43. Рівняння резонансної характеристики послідовного коливального контуру має вигляд:

    1.

    2.

    3.

    4.

    5.

    6.

    7.

44. Резонансні характеристики послідовного коливального контуру мають вигляд:

    1.

45. Резонансні характеристики системи зв’язаних контурів мають вигляд:

    1.

46. Резонансні характеристики паралельного коливального контуру мають вигляд:

2

47. Струм через індуктивність в паралельному коливальному контурі:

    1.

48. Струм через ємність в паралельному коливальному контурі:

3

49. Струм через індуктивність в паралельному коливальному контурі при резонансі:

    1.

50. Опір паралельного коливального контуру при резонансі:

    1.

    2.

    3.

    4.

51. Рівняння резонансної характеристики паралельного коливального контуру має вигляд:

52. Струм у першому контурі системи зв’язаних контурів описується другим законом Кірхгофа

  5

53. Струм у другому контурі системи зв’язаних контурів описується другим законом Кірхгофа

3

54. Схеми з індуктивним зв’язком приведені на наступних рисунках:

55. Схеми зв’язаних контурів з резистивним зв’язком приведені на наступних рисунках:

3

56. Схеми зв’язаних контурів з автотрансформаторним зв’язком приведені на наступних рисунках:

3

57. Схеми зв’язаних контурів з ємнісним зв’язком приведені на наступних рисунках:

3.

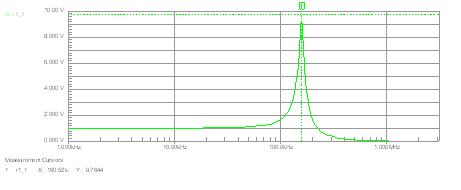

58. Якій з наведених нижче схем відповідає амплітудно-частотна характеристика, знята в точці А:

1.

1. Якій з наведених нижче схем відповідає амплітудно-частотна характеристика, знята в точці А



4.

60. Якій з наведених нижче схем відповідає амплітудно-частотна характеристика, знята в точці А

3.

61. Якій з наведених нижче амплітудно-частотних характеристик, знятих в точці А, відповідає схема

2.

62. Якій з наведених нижче амплітудно-частотних характеристик, знятих в точці А, відповідає схема



4

63. Якій з наведених нижче амплітудно-частотних характеристик, знятих в точці А, відповідає схема

3.

64. Знайти струм в мA через резистор R3 в схемі при значеннях параметрів: R1=18 kOm, R2=28 kOm, R3=22 kOm, V1=200 V, V2=150 V.

Ответ: 2

1. Знайти струм в mA через резистор R3 в схемі при значеннях параметрів: R1=9 kOm, R2=12 kOm, R3=12 kOm, V1=200 V, V2=150 V.

Ответ: 3.2(+-0.1)

2. Знайти струм в mA через резистор R3 в схемі при значеннях параметрів: R1=18 kOm, R2=10 kOm, R3=12 kOm, V1=250 V, V2=150 V.

Ответ: 0.5(+-0.1)

3. Знайти струм в mA через резистор R3 в схемі при значеннях параметрів: R1=24 kOm, R2=12 kOm, R3=38 kOm, V1=200 V, V2=100 V.

Ответ: 1.2(+-0.1)

4. Знайти струм в mA через резистор R3 в схемі при значеннях параметрів: R1=1 kOm, R2=20 kOm, R3=2 kOm, V1=20 V, V2=15 V.

Ответ: 5.9(+-0.1)

5. Знайти струм в колі в мА, при якому в опорі R2 передається максимальна потужність 250 мВт. . Напруга V1=50 В.Внутрішній опір джерела енергії R1.

Ответ: 10

6. Знайти струм в колі в мА, при якому в опорі R2 передається максимальна потужність 300 мВт. . Напруга V1=15 В. Внутрішній опір джерела енергії R1.

Ответ: 40

7. Знайти струм в колі в мА, при якому в опорі R2 передається максимальна потужність 50 мВт.

Ответ: 20

 Напруга V1=5 В. Внутрішній опір джерела енергії R1.

8. Знайти струм в колі в мА, при якому в опорі R2 передається максимальна потужність 120 мВт. Напруга V1=3. Внутрішній опір джерела енергії R1.

Ответ: 80

9. Знайти струм в колі в мА, при якому в опорі R2 передається максимальна потужність 54 мВт. . Напруга V1=4 В. Внутрішній опір джерела енергії R1.

Ответ: 54

10. Знайти еквівалентну ємність кола, зображеного на рисунку

Ответ: 4

11. Знайти еквівалентну ємність кола, зображеного на рисунку

Ответ: 3

12. Знайти еквівалентну ємність кола, зображеного на рисунку

Ответ: 2

13.  Знайти еквівалентну ємність кола, зображеного на рисунку

Ответ: 240

14.  Є чорний ящик з наступними значенням струму і напруги:

,

 . Визначити, який елемент у ящику
