Данные для расчёта привода.
Исходные величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность N3, кВТ |
10,0 |
9,0 |
7,0 |
8,0 |
6,0 |
4,4 |
3,2 |
2,4 |
1,75 |
1,2 |
Угловая скорость ω3, рад/с |
1,8π |
2,2π |
2,0π |
1,6π |
1,5π |
1,0π |
1,3π |
0,8π |
1,1π |
π |
Материал червячного колеса выбрать по скорости скольжения.
Вычертить:
Сборочный чертёж редуктора.
Рабочие чертежи – червячное колесо и вал червяка. Задание №9.
Спроектировать привод с одноступенчатым червячным редуктором.
рис. 9
1 – электродвигатель; 2 – муфта; 3 – червячный редуктор.
Данные для расчёта привода.
Исходные величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность N3, кВТ |
6,0 |
8,0 |
6,0 |
2,4 |
1,7 |
12,0 |
10,0 |
5,3 |
3,2 |
4,5 |
Угловая скорость ω3, рад/с |
1,4π |
1,6π |
0,9π |
1,2π |
π |
2,0π |
1,8π |
π |
1,6π |
0,8π |
Материал червячного колеса выбрать по скорости скольжения.
Вычертить:
Сборочный чертёж редуктора.
Рабочие чертежи – червячное колесо и вал червяка. Задание №10.

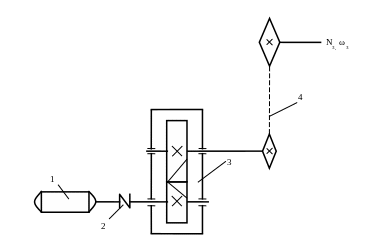

Спроектировать привод с одноступенчатым косозубым цилиндрическим редуктором и цепной передачей.
рис. 10
1 – электродвигатель; 2 – муфта; 3 – косозубый цилиндрический редуктор; 4 – цепная передача.
Данные для расчёта привода.
Исходные величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность N3, кВТ |
9,0 |
6,5 |
9,5 |
6,0 |
12,0 |
5,3 |
1,4 |
4,2 |
2,8 |
3,4 |
Угловая скорость ω3, рад/с |
2,0π |
3,0π |
2,6π |
2,8π |
2,4π |
2,5π |
3,0π |
2,7π |
2,8π |
2,5π |
Вычертить:
Сборочный чертёж редуктора.
Рабочие чертежи – ведущий вал редуктора и зубчатое колесо.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ОФОРМЛЕНИЮ ТИТУЛЬНОГО ЛИСТА ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ КУРСОВОГО ПРОЕКТА.
Титульный лист выполняется на листе формата А4.
Все надписи выполняются от руки карандашом чертёжным шрифтом №7 кроме слов «Курсовой проект», которые выполняются шрифтом №10.
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РЕСПУБЛИКИ КАЗАХСТАН
Каспийский Государственный Университет Технологий и Инжиниринга им. Ш. Есенова
Институт морских технологий
Кафедра «Машиностроения и стандартизации"
КУРСОВОЙ ПРОЕКТ
по курсу: « ОК и Д М »
Пояснительная записка.
Выполнил студент гр.
________________________
Проверил:_______________
________________________
г.Актау 2009
